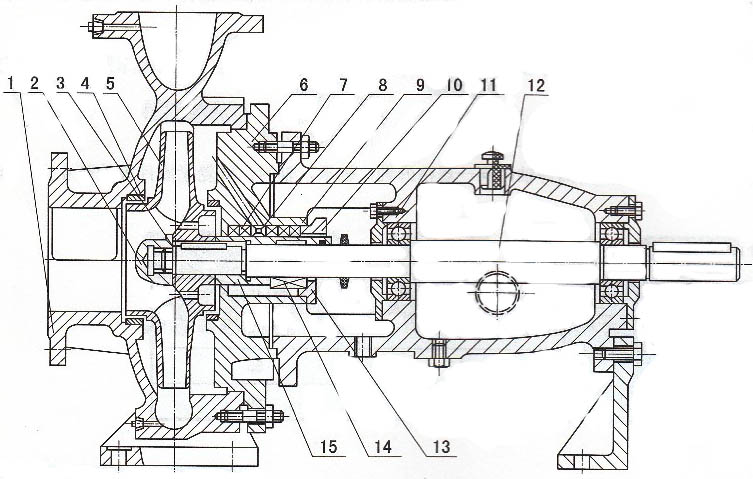

IH型不鏽鋼化工離心泵構造闡明：

IH型不鏽鋼化工離心泵泵蓋經過止口固定在中心支架上，然後經過泵體與中心支架止口的聯接把泵蓋夾緊在中心，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件經過止口固定固定在中心支架上，並用懸架支架支撐在底座上。為拆開便利，規劃了加長聯軸器，維修時能夠不拆開進出口聯接管路，泵體和電動機。隻需拆下聯軸器的中心聯接件，即可退出轉子部件進行維修。這是世界上通用的一種構造形式。
不鏽鋼化工泵的旋轉方向：泵經過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。

安裝說明

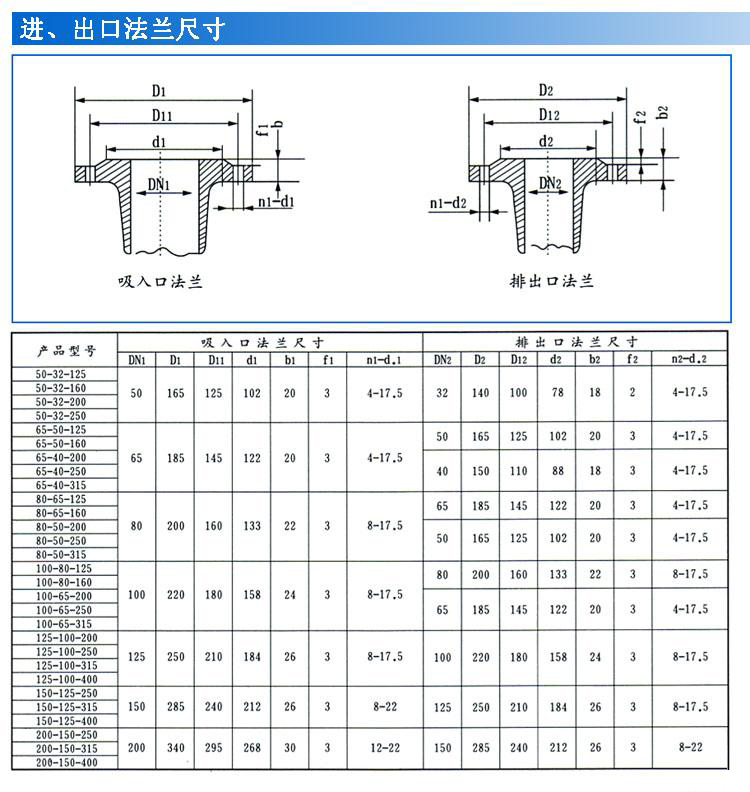

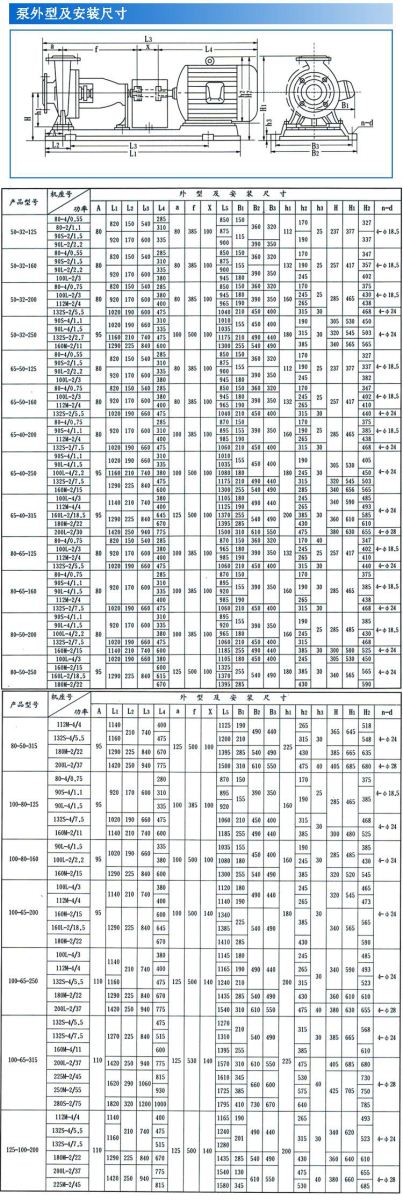

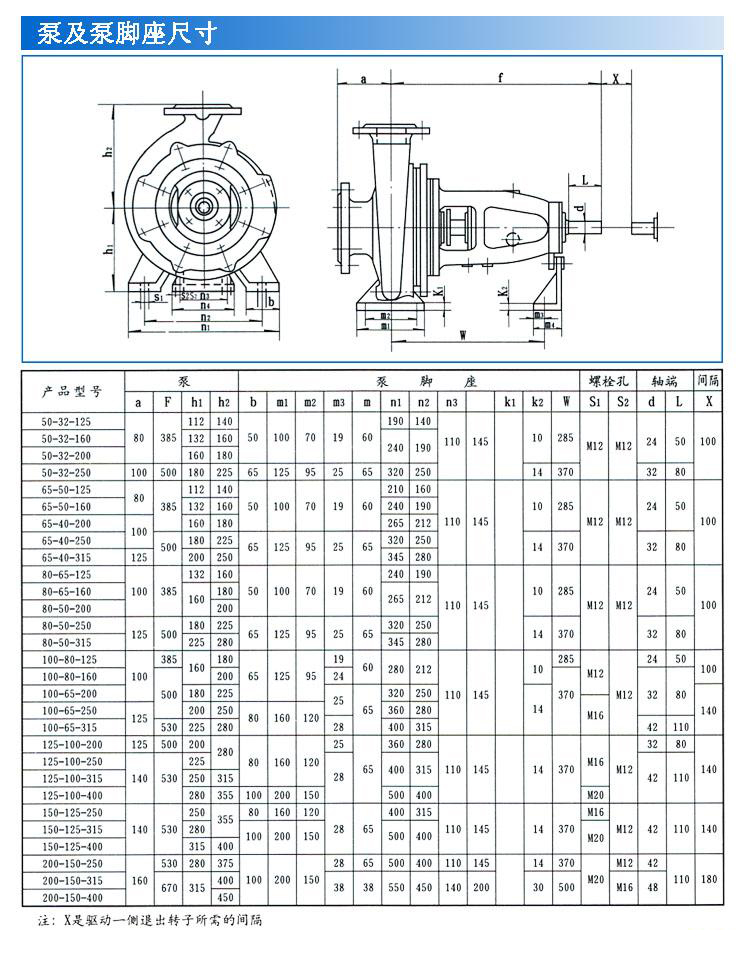

1、泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸，詳見困5和表4。
2、必須保證泵在工作時不超過其允許汽蝕餘量。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕餘量特性，管路阻力損失特性及高溫水的吸入液麵壓力來確定。
泵吸上使用情況下，應在吸入管路上裝上底閥，並在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用；
泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
3、吸入和吐出管路應該另有支架，不能用泵作支承。
4、安裝泵的地點，應便於巡回檢查和檢修。
5、安裝順序
①　將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
②　鬆開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平後，適當擰緊地腳螺栓，以防走動。
③　用混凝土灌注底座和地腳螺檢孔。
④　待混凝土幹涸後，應擰緊地腳螺栓，並重新檢查泵軸的平度。
⑤　在接好管路及確定原動機轉動方向以後，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端麵間隙，在一周內大和小的間咪差不得超過0.3mm.
⑥　在機組實際運行3 — 4小時後作後檢查，如無不良現象，則認為安裝合格。

注意事項

化工泵的結構特點：

    泵蓋通過止口固定在中間支架上，然後通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件 通過止口固定固定在中間支架上，並用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。隻需拆下聯軸 器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結形式。


化工泵的旋轉方向：

    泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。


泵的軸封型式：

填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。

機械密封：單端麵機械密封和雙端麵機械密封兩種型式，密封腔內通入一定壓力的水，衝洗磨擦兩端麵，同時起冷卻作用。

    泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合於ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。

拆卸與裝配

起動、運行和停止

注意事項

        本型化工號泵可根據不同的使用條件安裝不同形式的機械密封，〈如內裝單端麵平衡型和非平衡型， 雙端麵平衡型及非平衡型，外裝式機械密封等。〉根據所選用密封型式的不同，其使用方法和注意事
項也有所不同，具體情況請參閱機械密封安裝使用說明書、GB3215-82“煉廠、化工及石油化工流程用離心泵通用技術條件"，下麵僅提幾點一般應注意的事項。
1. 由於機械密封一般適用在清潔的，無懸浮顆粒的介質中使用，因此，對新安裝的管路係統和儲液灌，應認真衝洗幹淨，嚴防固體雜質進入機械密封端麵使密封失效。
2. 在易結晶的介質中，使用機械密封應注意經常衝洗。停車後重新起動前，要將機械密封上的結晶清洗幹淨。
3. 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封麵。
4. 如果有汙垢拆不下來時，應設法清除汙垢，衝洗幹淨後再進行拆卸，以免損壞密封元件。
5. 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修複或更換。
6. 應嚴格檢查動環與靜環的相對磨擦密封麵，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應衝洗千淨，尤其是動、靜環端麵，要用清潔，柔軟的布或棉紗認真擦拭幹淨，然後塗上一層清潔的油脂或機油。
7. 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。
8. 正確調整彈?的壓縮量，泵安裝好以後，以手扳動轉子時，應感覺到密封彈?既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調鬆一些。
9.對有外部衝洗的機械密封，起動前應先開啟衝洗波，使密封腔內充滿密封液。停車時，先停泵，後關密封衝洗液。
