  • JLM係列電磁隔膜式計量泵
  • JLM係列電磁隔膜式計量泵
  • JLM係列電磁隔膜式計量泵
  • JLM係列電磁隔膜式計量泵

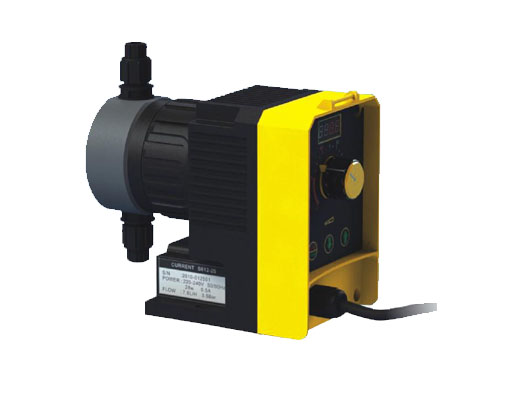

JLM係列電磁隔膜式計量泵

流量範圍:0-15 lph
壓力範圍:0-10 bar
驅動方式:電磁驅動
控製方式:手動、自動控製
電機:110V, 220V, 50/60Hz,
功率:28W
防護等級: IP55

目錄

特點

JLM電磁隔膜式計量泵是由微外理器控製、具有可以變衝程長度及頻率、電磁驅動的隔膜式計量泵。用於多種液體的計量輸送。電磁力驅動連杆帶動隔膜在泵頭內做往複運動,引起泵頭膛腔體積和壓力變化,壓力的變化引起單向閥的自動開啟和關閉,實現化學藥品的定量吸入和排出。泵的出口排量可以根據衝程長度調節鈕和衝程頻率選擇開關調節,衝程長度佳調節範圍20%~100%。數碼管顯示各種運行狀態和報警。


應用領域

電磁隔膜式計量泵廣泛地應用於石油、化工、電力冶金、礦山、造船、輕工、農業、民用和國防等各部門。

注意事項

1.出口高於進口,避免虹吸現象;
2.安裝環境整潔寬敞,通風良好;
3.泵頭與注射閥要求豎直安裝;
4.所附管件用手旋緊即可,請勿使用工具;螺紋處不使用生料帶;
5.電源電壓穩定,並且接地。

性能指標

流量範圍:0-15 lph
壓力範圍:0-10 bar
驅動方式:電磁驅動
控製方式:手動、自動控製
電機:110V, 220V, 50/60Hz,
功率:28W
防護等級: IP55

材料

泵頭:304, 316, PVC, PVDF
膜片:PTFE
閥門:304, 316, PVC, PTFE
閥球:316, 陶瓷
密封:PVC, PTFE

工作環境

環境溫度:-30攝氏度到60攝氏度。

技術參數


型號

流量(L/H)

壓力(Bar)

功率(W) 電壓(V)

功率(W)

進出口徑

JLM0110

1

10

28 220

0-120

6

JLM0408

3.8

7.6

28 220

0-180

6

JLM0505

5

5

28 220

0-180

6

JLM0804

7.6

3.5

28 220

0-180

6

JLM1002

10

2

28 220

0-180

6

JLM1202

12

1.5

28 220

0-180

6

JLM1501

15

1

28 220

0-180

6

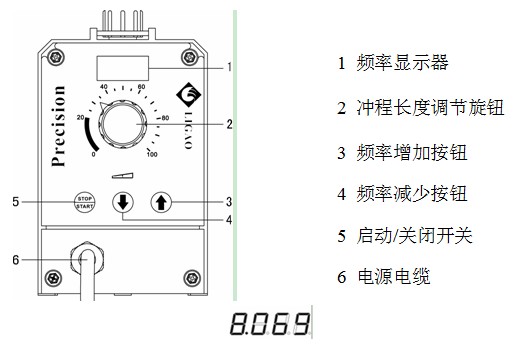

操作說明



第一位數字亮表示顯示開啟
第一位數字滅表示顯示關閉
後三位數字顯示驅動頻率
圖示2為衝程長度調節旋鈕,佳穩定範圍30% ~ 100%
圖示3、4分別為頻率增加和減少按鈕
長按為增加10次或減少10次
按一下為增加或減少1次

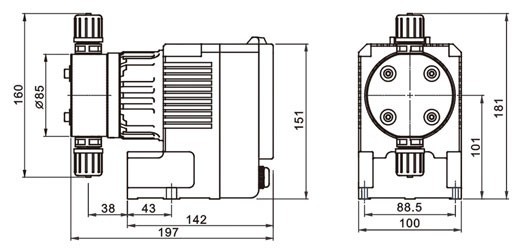

安裝尺寸



安裝說明

由於在工廠測試時可能有水殘留,如果計量的介質不能與水接觸,在開始使用前必須將水除去,可翻轉泵使泵頭轉到180度放掉存水,然後用適宜的介質從通過吸液口衝洗泵內部。
計量泵的安裝地點要方便宜人員進出、操作與維護,工作區內不要有任何妨礙操作的障礙物。
計量泵的排液端裝有截止閥時,如果關閉截止閥,計量泵運行產生的背壓可能是大允背壓的幾倍,由此可能導致排液管線破裂,為了防止這種情況的發生,建議選用一個溢流閥將大背壓限製在允許值以內。
隻能使用與軟管直徑對應的卡環、軟管接頭以及規定規格的軟管,否則無法保證連接的穩固和持久。
不要減少軟管的規格!管線較長或介質粘稠時要使用橫截麵大一些的管線和脈動阻尼器。

1、泵的安裝
為確保有效操作,安裝時計量泵進出口必須保持豎直。
入口管線不要太長,要使底閥懸垂在離藥桶底部大約10~30的位置。
安裝排液管線和注射閥,敞開排放時要安裝背壓閥。

2、軟管連接
在軟管上套上管接螺母。
在合適的長度將軟管端部截斷,盡可能深地插入插孔。
如有必要可稍微擴大軟管的端口。
按住並旋緊管接螺母。

維護與維修

注意
電氣維修必須由合格的電工進行。
在維修前,要拔掉電源插頭或斷開電源!如有繼電器,要斷其電源!要確保在維修過程中泵的電源不會被接通。
維修時,首先要給排液管道減壓,排放並衝洗泵頭的內腔,禁止使用對泵頭有腐蝕性的液體。
如果計量的介質是危險的或未知的液體,維修前要查看計量液體的性能參數表,排空並清洗泵頭的內部。

維護
計量泵的維護,應嚴格檢查如下內容:
泵頭螺栓(連接牢固情況)。
排液管線(連接牢固情況)。
泵頭和吸液閥(連接牢固情況)。
背板上的漏液孔(有滴液表明隔膜可能破損)。

安裝示意圖
