  • NGCW-b係列高溫保溫磁力旋渦泵
  • NGCW-b係列高溫保溫磁力旋渦泵
  • NGCW-b係列高溫保溫磁力旋渦泵
  • NGCW-b係列高溫保溫磁力旋渦泵

NGCW-b係列高溫保溫磁力旋渦泵

材質:不鏽鋼

流量:0.36~14.4m3/h

使用溫度:<365℃

揚程:30~210m

功率:0.75~30kW

轉速:2900r/min

目錄


產品特點

該產品具備CW磁力旋渦泵高揚程小流量的特點,並采用耐高溫稀土永磁為磁力耦合器,新型的蒸汽加熱保溫箱結構(專利技術),以確保容易結晶及低於90攝氏度就凝結介質的正常輸送。

型號意義



性能參數


材質:不鏽鋼

流量:0.36~14.4m3/h

使用溫度:<365℃

揚程:30~210m

功率:0.75~30kW

轉速:2900r/min

參照CW磁力旋渦泵性能表進行配套選用,我們也可按客戶所需,給予定做。

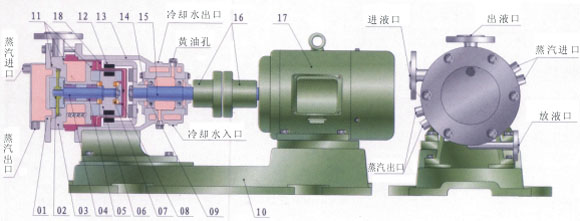

結構示意圖

01泵蓋

07止推環

13聯接架

02葉輪

08隔離套

14軸承蓋

03泵體

09軸承

15軸

04泵軸

10底座

16聯軸器

05軸套

11密封圈

17電機

06內轉子總成

12外轉子總成

18外隔離套

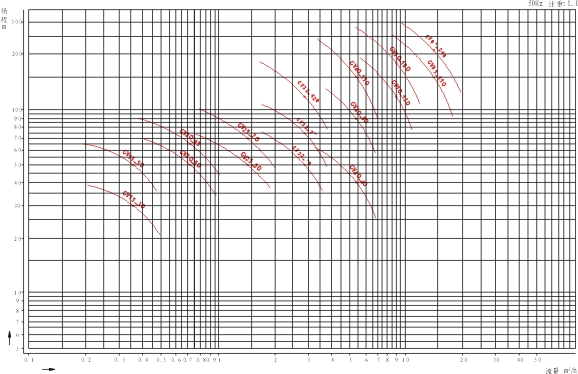

性能曲線圖
