手搖計量加油泵

JB-70型電動手搖二用計量加油泵概述

　　本泵適用於各地中小型油主加，加油站、農機站、供銷社、企業廠礦車隊、車輛、船舶等單位吸送各種油料，如汽油、柴油、煤油、機油、食品油等。結構緊湊、質量可靠、性能穩定、移動方便等優點，並裝置有防爆電機與25毫米流量表，有電源時可電動加油，無電源時即可手搖加油，計量準確，沒有回零裝置。

本泵為葉片式內有溢流閥裝置，當油箱加滿油料後，要關閉油槍時，葉片泵可繼續工作，油壓超過額定壓力時泵內溢流閥即起自動作用，將油料自行回流到油池或油罐內等特點。

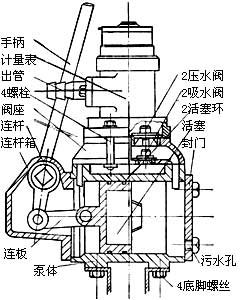

ZH-100型手搖計量加油泵

生產ZH-100A型加油泵，適用於各地中小型油庫、加油站、農機站、企業廠礦車隊、車輛、船舶等單位吸送各種油料、如汽油、柴油、煤油、機油、各種食品油等。本泵結構緊湊、質量可靠、性能穩定、移動方便、操作簡便，隻要往複搖動手柄即可連接出油，並裝置有25毫米流量表，每分鍾流量50升，指針可回零。

JB-70型電動手搖二用計量加油泵主要技術參數

進出口徑：25mm

流量範圍：55～65L/min

吸程：5m

揚程：25m

計量精度：±1%

電機功率：0.75KW

電壓：380V

重量：75kg

累積計數範圍：999L

ZH-100型手搖計量加油泵主要技術參數

活塞口徑：100mm

活塞行程：90mm

大流量：50L/min

往複次數：30～45次/分

大流量誤差：±2%

大吸程：4m

進出口徑：25mm

大揚程：20m

重量：35kg；

本單位生產手搖計量加油泵產品:隨著我國石油工業交通運輸發展需要所生產的,是適用於各地中小型油庫,加油站、農機站、企業廠礦、車隊、車輛船舶等單位位使用。本泵結構緊湊,具有體積小重量輕、移動方便、操作簡單,隻需一人用手往複搖動手柄,即可連續出油、本泵裝置是立式(LF)25mm油表(計量表),(指針可回零)可用1寸加油槍按裝在皮管出口處起開關作用,避免停止工作時皮管內積油料浪費。

性能參數

(1)進出液口徑25mm(即膠管內得25mm)

(2)計量表誤差土1%

(3)大壓力2Kg/Cm2

(4)活塞行程90mm

(5)活塞直徑100mm

(6)允許揚程20-25m

(7)允許吸程4-5m

(8)往複次數35-45次/分

(9)流量35-55升/分

(10)外形尺寸390×290×640mm

(11)整機重量27Kg

LxyL25型翼輪式油表產品概述

 LxyL25型翼輪式油泵（以下簡稱油表）是與手搖泵配套使用的專用儀表，用來計量流經管道的流體的總量。

LxyL25型翼輪式油表性能參數

1、型式：立式(Lxy L)：油表的進油口處在外殼底部，出油口處在外殼側麵。

2、被測介質溫度：-40℃～+45℃

3、大允許工作壓力：0.2MPQ

4、正常流量：2500升/小時

5、基本誤差：不應大於±2%

LxyL25型翼輪式油工作原理

油表是一種速度式儀表,它是籍助於流經管道內流體的速度產生動能,液體經過翼輪盒時,推動翼輪旋轉;其轉這與流速成正比、經過翼輪軸上的齒輪、傳動到減速機構,然後傳到記錄裝置,表針即在標度盤上指示出流量總和值。
