CQ型防爆不鏽鋼磁力驅動泵原理結構性能曲線尺寸圖
時間：2015/10/13 來源：浙江香蕉视频网站江泵業有限公司
CQ型磁力驅動泵產品概述:
CQ型磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，我公司生產的CQ型磁力驅動泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美化。CQ型磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
CQ型磁力驅動泵主要特點：
磁力泵以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不鏽鋼等作為製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。
電機功率：0.010-18.5kW 使用溫度：≤80℃(根據用戶需求可定製達到≤200℃)材質:1Cr18Ni9Ti (可定製304.316.316L材質) (可定製蒸汽保溫型)
CQ不鏽鋼磁力驅動泵型號意義
例如: 50CQ-25
50-進口直徑
CQ-磁力傳動泵
25-揚程

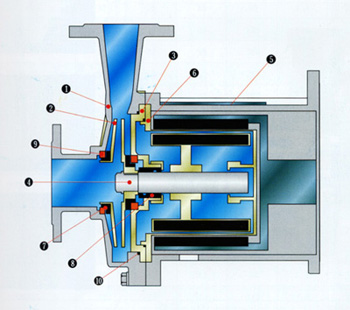

磁力驅動泵操作原理結構與材料:
|
|
|
|
CQ型磁力驅動泵性能參數
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

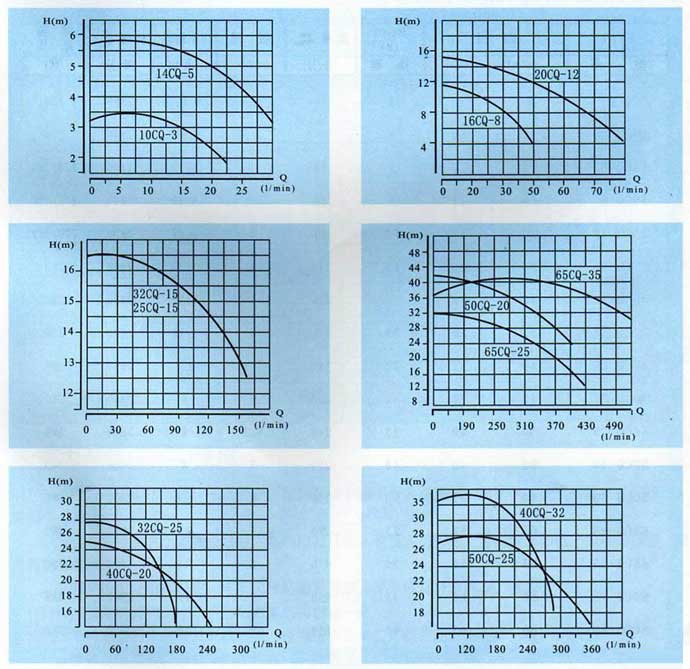

性能曲線:

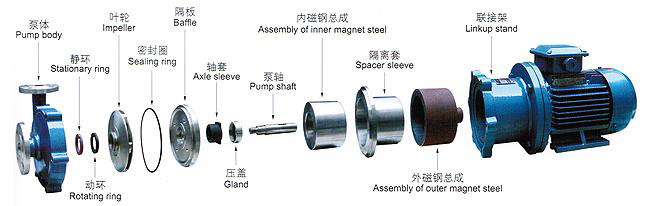

結構爆炸圖
泵體材質：304不鏽鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不鏽鋼、密封圈：橡膠、隔板：304不鏽鋼、軸套：填充四氟、壓蓋:304不鏽鋼、泵軸:304不鏽鋼
內磁鋼總成:304不鏽鋼+磁鐵、隔離套:304不鏽鋼、外磁鋼總成:鑄鋼+磁鐵

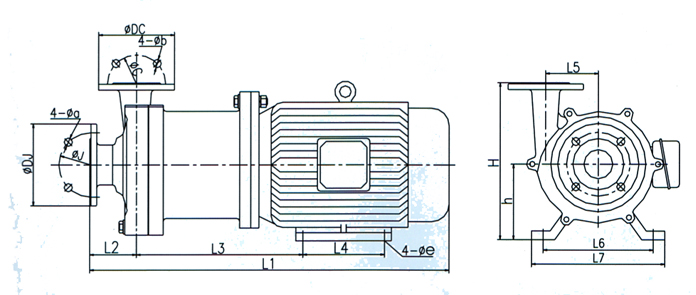

CQ型磁力驅動泵安裝尺寸圖：

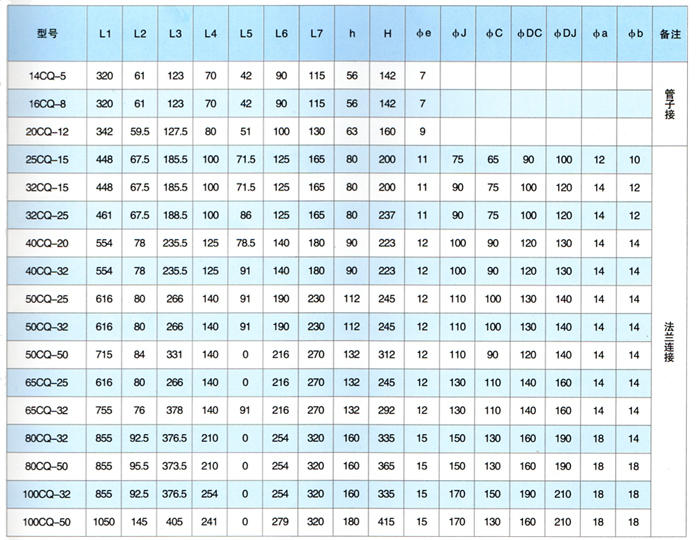

CQ型磁力驅動泵安裝尺寸表：
注意事項:安裝和使用
使用注意事項
故障與排除
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
水泵反轉 ?水管道漏氣 泵腔蓄水太少 電壓太高，啟動時聯軸器打滑 吸程太高 |
改變電機接線 社絕漏氣 增加蓄水量 調正電壓 降低泵安裝位置 |
|
流量不足 |
吸入管徑太小 葉輪流道阻塞 揚程過高 轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢夏額定轉速 |
|
揚程過低 |
流量過大 轉速太低 |
關小出水閥 恢複額定轉速 |
|
?音太大 |
軸嚴重磨損 軸套嚴重磨損 驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
漏 液 |
0型密封?損壞 |
更換0型密封 |
