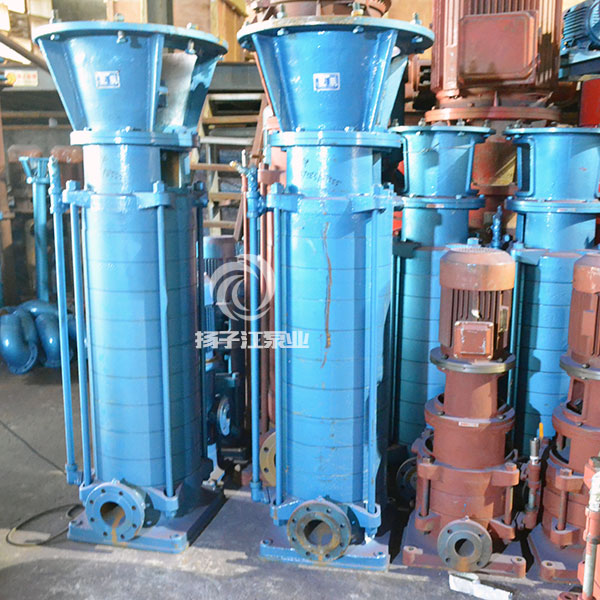

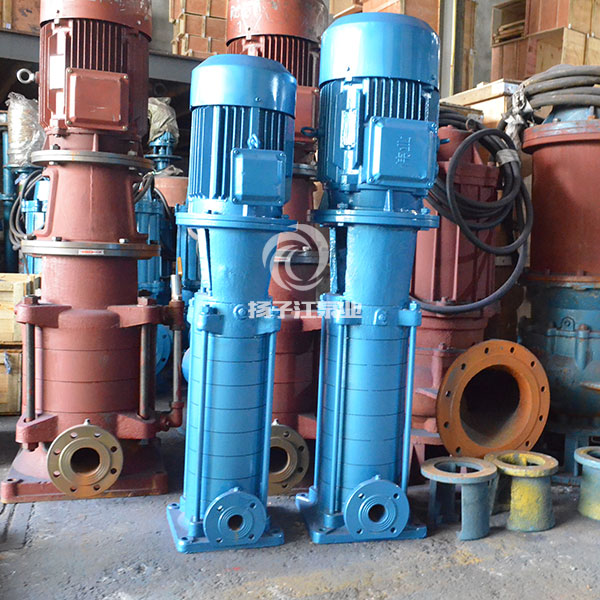

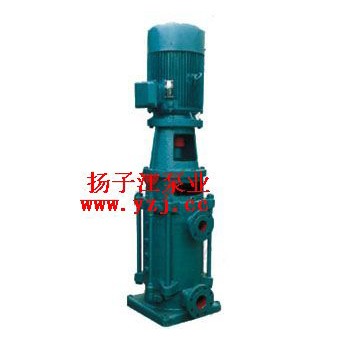

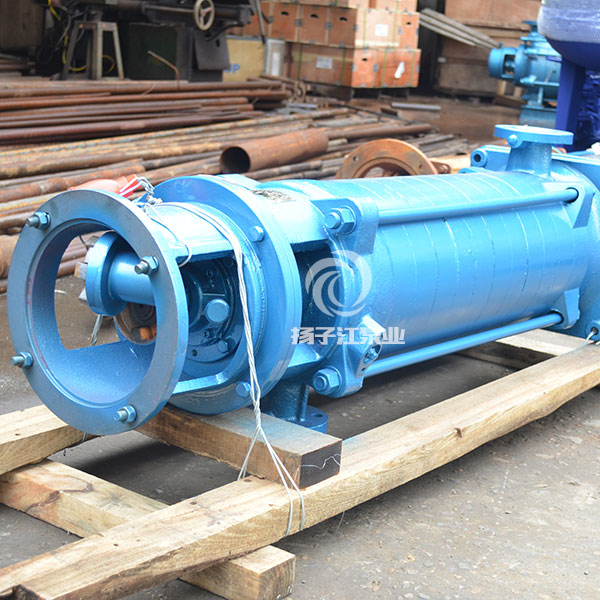

DL型立式多級離心泵

流量：4.2-504m3/h；

揚程：24-240m；

功率：1.5-450kw；

轉速：1480r/min；

口徑：φ40-φ250；

溫度範圍：0-+90℃；

工作壓力：≤2.4Mpa。

說明書下載離心泵係列實物圖標牌合格證產品視頻

下一個[GDL型立式管道多級離心泵]上一個：[ISW型係列臥式離心泵|臥式清水泵]

目錄

DL型立式多級離心泵概述

DL型立式多級離心泵是我公司根據我國對高層建築給排水及國家消防局GB6245-98標準開發的新產品.該型泵由於采用了高效節能的優秀水力模型,因此具有效率高,性能範圍廣等優點,更好地滿足了用戶的使用要求.另外,本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地麵積小、安全維修方便。DL立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺杆把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘餘軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

DL型立式多級離心泵適用範圍

廣泛應用於高層建築的消防、生活供水以及空調機組循環、冷卻水輸送。

DL型立式多級離心泵產品特點

1、水力模型先進：效率高，性能範圍廣。

2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易鏽蝕、易咬死、易磨損的問題，保證了運行更加可靠。

3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。

4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。

5、立式結構，占地麵積小。

DL型立式多級離心泵技術參數

流量：4.2-504m3/h；

揚程：24-240m；

功率：1.5-450kw；

轉速：1480r/min；

口徑：φ40-φ250；

溫度範圍：0-+90℃；

工作壓力：≤2.4Mpa。

DL型立式多級離心泵產品簡介

DL、DLR型立式多級離心泵是香蕉视频网站江泵業公司根據高層建築給水市場的實際需要和國家消防局GB 6245《消防泵性能要求和試驗方法》標準而研製開發的多級泵新型產品。DL立式多級離心泵供輸送不含堅硬顆粒及物理化學性質類似於水的介質之用。流量範圍為5～360m3/h,揚程範圍為22～300m,配套功率範圍為1.5～220KW,口徑範圍為φ40～φ200m。同一台泵的出口可設1～5個出口，低轉速n=1450r/min。

DL型立式多級離心泵型號意義

例如：80DL（DLR）×4

80-泵吸入口公稱直徑

DL-立式多級分段式離心泵

DLR-立式多級分段式熱水離心泵

4-泵級數

DL型立式多級離心泵使用條件

1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；

2、DL立式多級離心泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；

3、介質使用溫度-15℃～120℃;

4、大係統工作壓力≤2.5MPa;

5、周圍環境溫度應低於40℃,相對濕度低於95%。

DL型立式多級離心泵產品特點

DL型立式多級離心泵采用國內優秀高效節能的水力模型，具有效率高，性能曲線平緩，運行範圍廣，符合消防局的有關規定，滿足不同用戶的使用需要；DL立式多級離心泵采用立式分段式結構，具有運轉平穩、噪音低、使用壽命長、占地麵積少、安裝維護方便等優點。

DL型立式多級離心泵主要用途

DL型立式多級離心泵主要用於高層建築生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用於廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。DL型立式多級離心泵介質使用溫度不超過80℃，DLR型立式多級離心泵介質使用溫度不超過120℃。

DL型立式多級離心泵結構圖

序號	名稱	材料或型號	序號	名稱	材料或型號
1	電機	Y係列（V5）4極	12	出水段	HT200
2	聯軸器	HT200	13	平衡套	HT200
3	彈性塊	橡膠	14	平衡鼓	HT200
4	軸承壓蓋	HT200	15	末級導葉	HT200
5	軸承並帽	45	16	中段	HT200
6	軸承盒	HT200	17	導葉	HT200
7	軸承	180係列	18	葉輪	HT200
8	擋水套	45	19	出水段	HT200
9	石棉壓蓋	HT200	20	下軸套	45
10	石棉	石棉	21	下軸承	銅合金
11	填料函體	HT200	22	軸	45、2Cr13

DL型立式多級離心泵結構說明

DL型立式多級離心泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損後可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔，其餘小部分殘餘軸向力幅角接觸球軸承來承受。進水段和出水段和結合麵用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。

DL型立式多級離心泵旋轉方向從驅動端向下看為逆時針方向轉動。

1、DL立式多級離心泵結構緊湊，體積小，外形美觀，占地麵積小，節省建築費用；

2、DL立式多級離心泵的吸入口和出水口在同一中心線上，簡化管路的連接；

3、根據實際情況，DL立式多級離心泵的進出口可裝配成90°、180°、270°不同的方向；

4、根據實際情況，DL型立式多級離心泵的出口可裝配成1~5個出口，以滿足同一台泵上獲得不同的揚程；

DL型立式多級離心泵性能參數

DL型立式多級離心泵
型　號	級　數	流　量(m3/h)	流　量(L/S)	揚　程 (m)	轉　速 (r/min)	軸功率	電機功率	效　率 (%)	吸　程 (m)	汽蝕餘量 (m)
40DL	2	6.2	1.72	23.6	1450	0.92	1.5	40	7	3.19
	3	6.2	1.72	35.4		1.38	2.2	40	7	3.19
	4	6.2	1.72	47.2		1.84	3	40	7	3.19
	5	6.2	1.72	59		2.30	4	40	7	3.19
	6	6.2	1.72	70.8		2.75	4	40	7	3.19
	7	6.2	1.72	82.6		3.22	5.5	40	7	3.19
	8	6.2	1.72	94.4		3.68	5.5	40	7	3.19
	9	6.2	1.72	106.2		4.14	7.5	40	7	3.19
	10	6.2	1.72	118		4.60	7.5	40	7	3.19
	11	6.2	1.72	129.8		5.06	7.5	40	7	3.19
	12	6.2	1.72	141.6		5.52	11	40	7	3.19
50DL	2	12.6	3.5	24.4	1450	1.55	3	54	7.6	2.66
	3	12.6	3.5	36.6		2.33	3	54	7.6	2.66
	4	12.6	3.5	48.8		3.10	4	54	7.6	2.66
	5	12.6	3.5	61		3.88	5.5	54	7.6	2.66
	6	12.6	3.5	73.2		4.65	5.5	54	7.6	2.66
	7	12.6	3.5	85.4		5.43	7.5	54	7.6	2.66
	8	12.6	3.5	97.6		6.20	7.5	54	7.6	2.66
	9	12.6	3.5	109.8		6.98	11	54	7.6	2.66
	10	12.6	3.5	122		7.75	11	54	7.6	2.66
65DL	2	30	8.33	32	1450	4.22	5.5	62	7.6	2.82
	3	30	8.33	48		6.33	7.5	62	7.6	2.82
	4	30	8.33	64		8.44	11	62	7.6	2.82
	5	30	8.33	80		10.55	15	62	7.6	2.82
	6	30	8.33	96		12.66	15	62	7.6	2.82
	7	30	8.33	112		14.77	18.5	62	7.6	2.82
	8	30	8.33	128		16.88	22	62	7.6	2.82
	9	30	8.33	144		18.99	22	62	7.6	2.82
	10	30	8.33	160		21.1	30	62	7.6	2.82
80DL	2	50.4	14	40	1450	7.84	11	70	7.8	22.49
	3	50.4	14	60		11.76	15	70	7.8	2.49
	4	50.4	14	80		15.68	22	70	7.8	2.49
	5	50.4	14	100		19.60	30	70	7.8	2.49
	6	50.4	14	120		23.52	30	70	7.8	2.49
	7	50.4	14	140		27.44	37	70	7.8	2.49
	8	50.4	14	160		31.36	45	70	7.8	2.49
	9	50.4	14	180		35.28	45	70	7.8	2.49
	10	50.4	14	200		39.20	55	70	7.8	2.49
100DL -72-20	2	72	20	40	1450	10.9	15	72	8	2.8
	3	72	20	60		10.9	18.5	72	8	2.8
	4	72	20	80		10.9	30	72	8	2.8
	5	72	20	100		10.9	37	72	8	2.8
	6	72	20	120		10.9	37	72	8	2.8
	7	72	20	140		10.9	45	72	8	2.8
	8	72	20	160		10.9	55	72	8	2.8
	9	72	20	180		10.9	55	72	8	2.8
	10	72	20	200		54.4	70	72	8	2.8
100DL- 100-20	2	100	27.8	40	1450	15.14	18.5	72	7.2	3.53
	3	100	27.8	60		22.72	30	72	7.2	3.53
	4	100	27.8	80		30.28	37	72	7.2	3.53
	5	100	27.8	100		37.86	45	72	7.2	3.53
	6	100	27.8	120		45.39	55	72	7.2	3.53
	7	100	27.8	140		53.0	75	72	7.2	3.53
	8	100	27.8	160		60.57	75	72	7.2	3.53
	9	100	27.8	180		68.14	90	72	7.2	3.53
	10	100	27.8	200		75.71	90	72	7.2	3.53
150DL- 150-20	2	150	27.8	40	1450	20.42	30	80	5.7	2.8
	3	150	27.8	60		30.63	37	80	5.7	2.8
	4	150	27.8	80		40.84	45	80	5.7	2.8
	5	150	27.8	100		51.05	55	80	5.7	2.8
	6	150	27.8	120		61.26	75	80	5.7	2.8
	7	150	27.8	140		74.47	75	80	5.7	2.8
	8	150	27.8	160		81.68	90	80	5.7	2.8
200DL- 280-30	2	280	41.6	60	1450	55.79	90	84	6.0	3.7
	3	280	41.6	90		83.69	110	84	6.0	3.7
	4	280	41.6	120		111.57	132	84	6.0	3.7
	5	280	41.6	150		139.47	160	84	6.0	3.7
	6	280	41.6	180		163.38	200	84	6.0	3.7

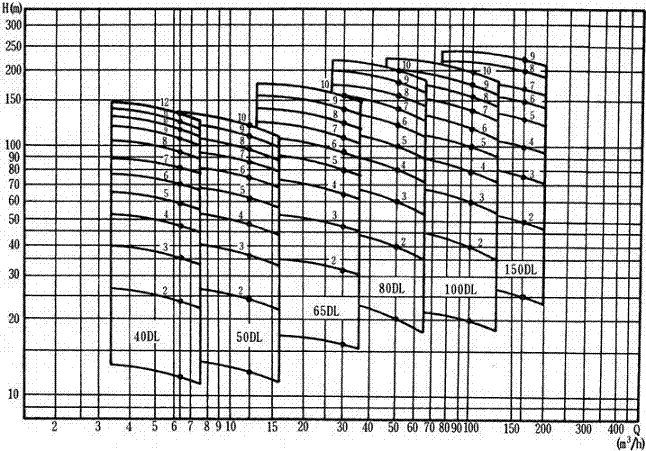

DL型立式多級離心泵性能圖譜

DL型立式多級離心泵安裝方式

DL型立式多級離心泵安裝說明

1．安裝前檢查水泵和電機的完好情況。

2．泵安裝位置應盡可能靠近水源處。

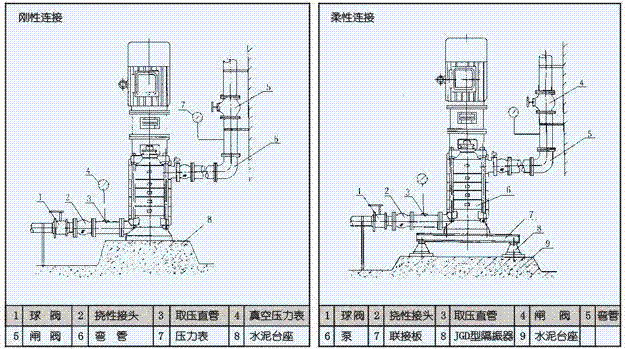

3．泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。

4．直接安裝可將泵安放在基礎上墊高30～40毫米(準備充填水泥漿之用)，然後進行校正，並穿好地腳螺栓，充填水泥砂漿，經3～5天水泥幹涸後，重新校正，待水泥完全幹涸後，擰緊地腳螺栓的螺母。

5．安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。

6. 泵用於有吸程場合，進水管端應裝有底閥，並且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。

7．在進口管路上好裝有過濾網，以防雜質進入葉輪內部。濾網的有效麵積應是進水管麵積的3～4倍，以保證液體的自由暢通。

8．為了維護和使用方便安全，在泵的進、出口管路上各安裝一隻調節閥及在泵出口附近安裝一隻壓力表，以保證泵在額定範圍內運行，確保泵的正常運行和使用壽命。

9．進口如需擴徑連接，請選用偏心異徑管道接頭。

DL型立式多級離心泵起動與運行

一、起動

1、泵用於有吸程場合，即進口為負壓時，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。

2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。

3、用手轉動轉子幾圈，使軸承潤滑並檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因為止。

4、試起動，電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。

5、當轉子達到正常運轉後，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。

二、運轉

1、泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。

2、定時檢查電機電流值不應超過額定電流；

3、泵的軸承溫度不得高於75℃，並不得超過外界溫度35℃。

4、泵在開始運轉時應放鬆填料壓蓋，當膨脹石墨或填料完全膨脹後再調整到合適的程度。

5、易損件磨損過大應及時更換。

6、發現異常現象，立即停機檢查原因。

三、停車

1、關閉出水管路上的閘調，關閉真空表旋塞。

2、停止電機，然後關閉壓力計旋塞。

3、如有冬季塞冷季節，應將泵內液體放盡，以免凍裂。

4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。

DL型立式多級離心泵故障原因及排除方法

故障現象

可能產生的原因

解決方法

水泵不吸水壓力表和真空表指針劇烈跳動

1.灌注引水不夠

2.管路與儀表聯接處漏氣

3.吸程過高

1.檢查底閥是否漏水.再雇足引水

2.擰緊漏氣處

3.降低吸水高度

水泵不吸水真空表表示高度真空

1.底閥沒有打開或己堵塞

2.吸水管路阻力太大

3.過濾器堵塞

1.檢査底閥

2.更換吸水

3.清理過濾器

壓力表有壓力但仍不出水

1.出水管阻力太大

2.旋轉方向不對

3.出口管閥門未開

4.葉輪堵塞

1.檢査或緡短水管

2.檢査電機.兩相互調

3.打開出口閥

4.清除葉輪內的汙物

達不到設計流量

1.有空氣吸入

2.由於水位降低.淹沒深度不夠，

3.葉輪內有異物堵塞

4.轉子部分嚴重磨損

1.檢査漏氣部位並排除

2.延長吸水管.加深淹深度

3.拆卸並滴除異物

4.更換密封壞

泵消耗功率過大

1.填料壓得過緊.並發熱

2.流置過大

3.回轉體與殼體有碰擦

4.泵軸承磨損

5.泵軸彎曲

1.適當放鬆

2.關小閘閥開度

3.修整

4.更換軸承

5.更換或校正

泵振動加大

1.葉輪局部有堵塞

2.葉輪破損

3.流量過小

4.泵軸與電動機不同心

5.軸承破損

6.混入空氣.發生汽蝕

1.拆卸清除異物

2.更換

3.稍幵出口閥

4.定點找正

5.更換

6.改變吸入位.改善吸水管

訂貨須知

一、①多級離心泵產品名稱與型號②多級離心泵口徑③多級離心泵揚程④多級離心泵流量⑤多級離心泵電機功率（KW）⑥多級離心泵轉速（r/min）⑦多級離心泵電壓〔V〕⑧多級離心泵吸程⑨多級離心泵是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定我公司的多級離心泵產品型號，請按多級離心泵型號直接向香蕉视频网站江泵業公司銷售部訂購。

三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們香蕉视频网站江泵業的技術專家為您審核把關。

感謝您訪問我們香蕉视频网站江泵業的網站【www.a-vested-interest.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
