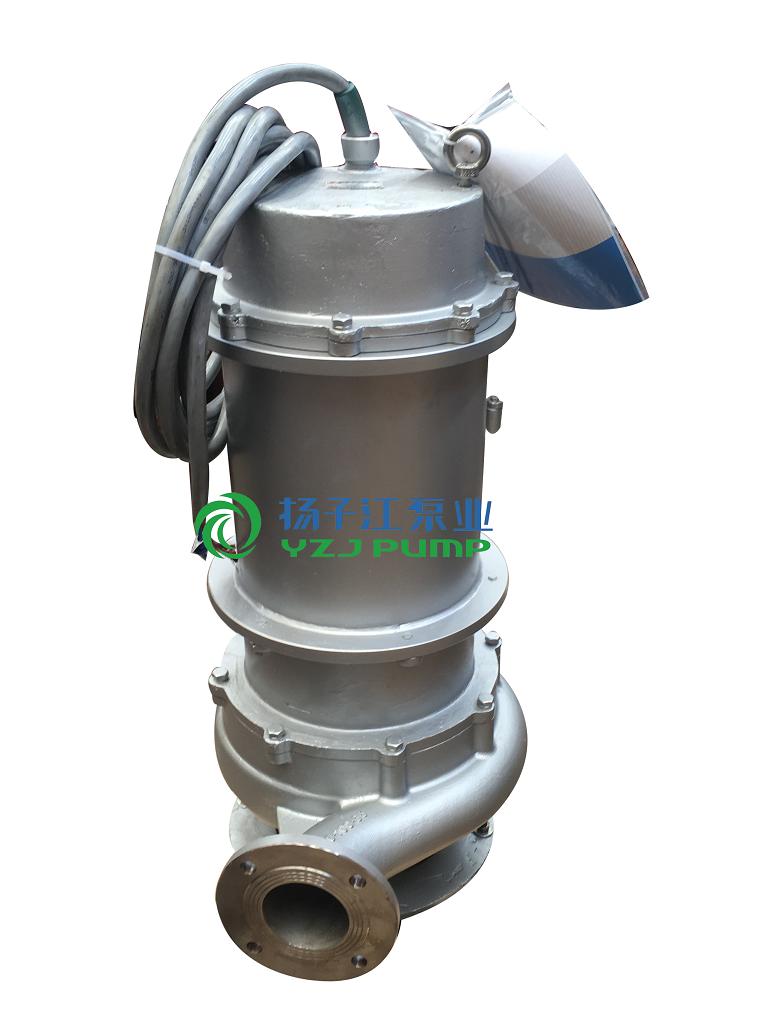

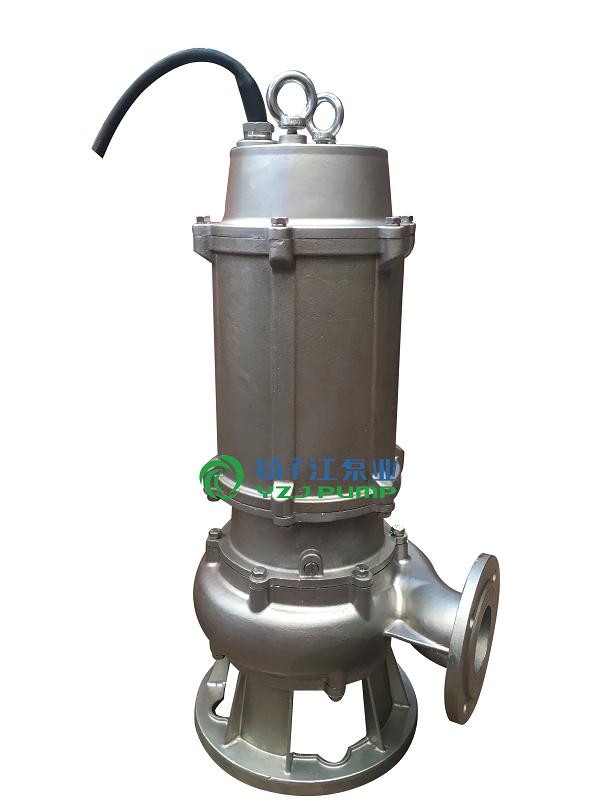

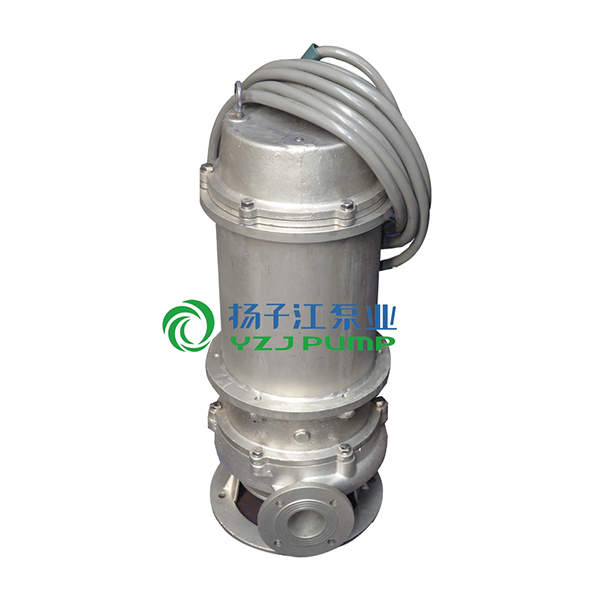

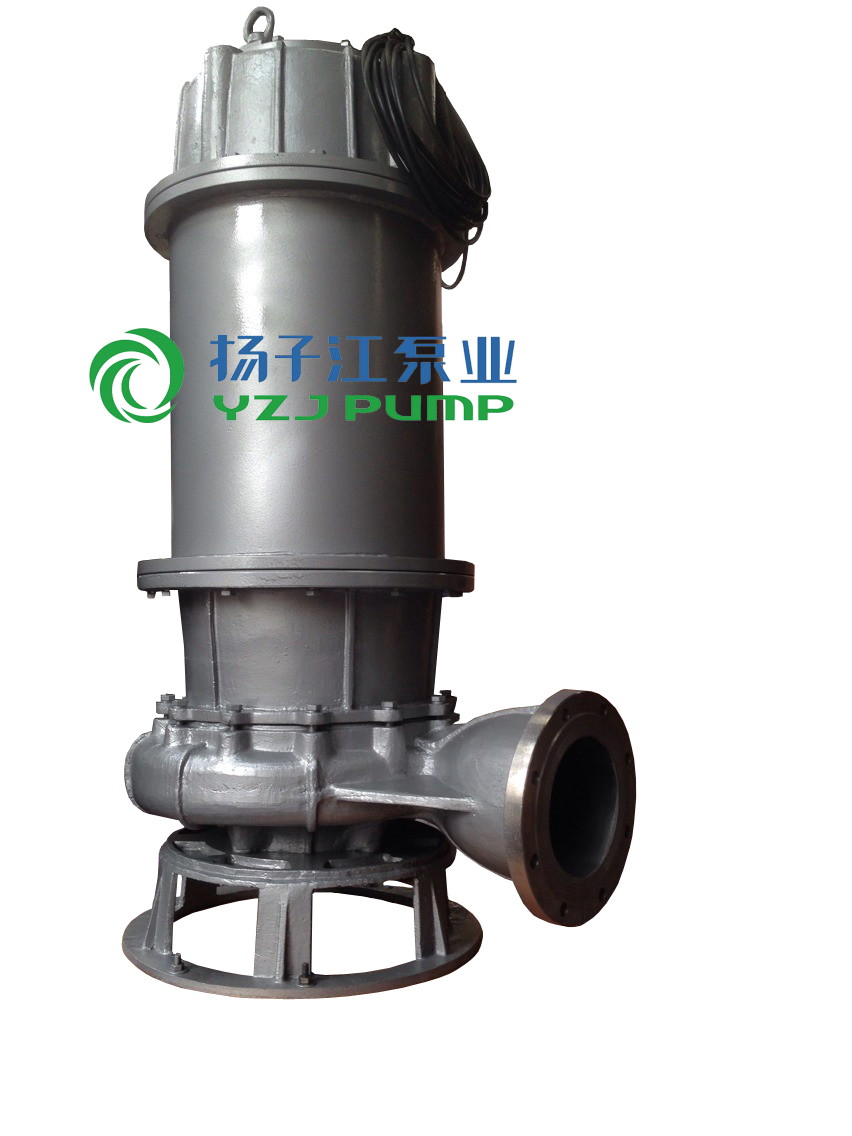

WQP型不鏽鋼潛水排汙泵

WQP型不鏽鋼潛水排汙泵概述

WQ型不鏽鋼潛水排汙泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研製成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵，具有獨特效果。該係列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

WQP型不鏽鋼潛水排汙泵產品特點

1.WQP係列不鏽鋼潛水排汙泵采用大流道抗堵塞水力部件設計，大大提高汙物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

2.設計合理，配套電機合理，效率高，節能效果顯著。

3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

4.泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。

5.泵油室內設有油水探頭，當水泵側機械密封損壞後，水進入油室，探頭發生信號，對泵實施保護。

6.可根據用戶需要配備全自動安全保護控製櫃，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。

7.雙導軌自動耦合安裝係統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出汙水坑。

8.浮球開關可根據所需的水位變化。自動控製泵的停啟，無需專人看管。

9.在使用揚程範圍內保證電機運行不過載。

10.根據使用場合電機可采用水套式外第三者循環冷卻係統，能保證電泵在無水(幹式)狀態下安全運行。

11.安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

WQP型不鏽鋼潛水排汙泵結構說明

WQP係列不鏽鋼潛水排汙泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：

信號線1：配備全保水泵控製櫃，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。

漏水探頭11：該元件裝在油室內，當機械密封損壞後，水進入油室，探頭可發出信號由控製係統對泵實施保護。

機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。

泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以佳效率運行。

WQP型不鏽鋼潛水排汙泵型號意義

例如：50WQP15-30-3

50-排出口徑

WQP-潛水式無堵塞排汙泵

P-不鏽鋼(P)

15-流量(m3/h)

30-揚程

3-配用功率(KW)

WQP型不鏽鋼潛水排汙泵性能參數

WQP型不鏽鋼潛水排汙泵故障分析及排除方法

QW（WQ潛水式無堵塞排汙泵（性能圖譜）

QW（WQ潛水式無堵塞排汙泵（結構圖）

WQ固定潛水式無堵塞排汙泵（安裝尺寸）
