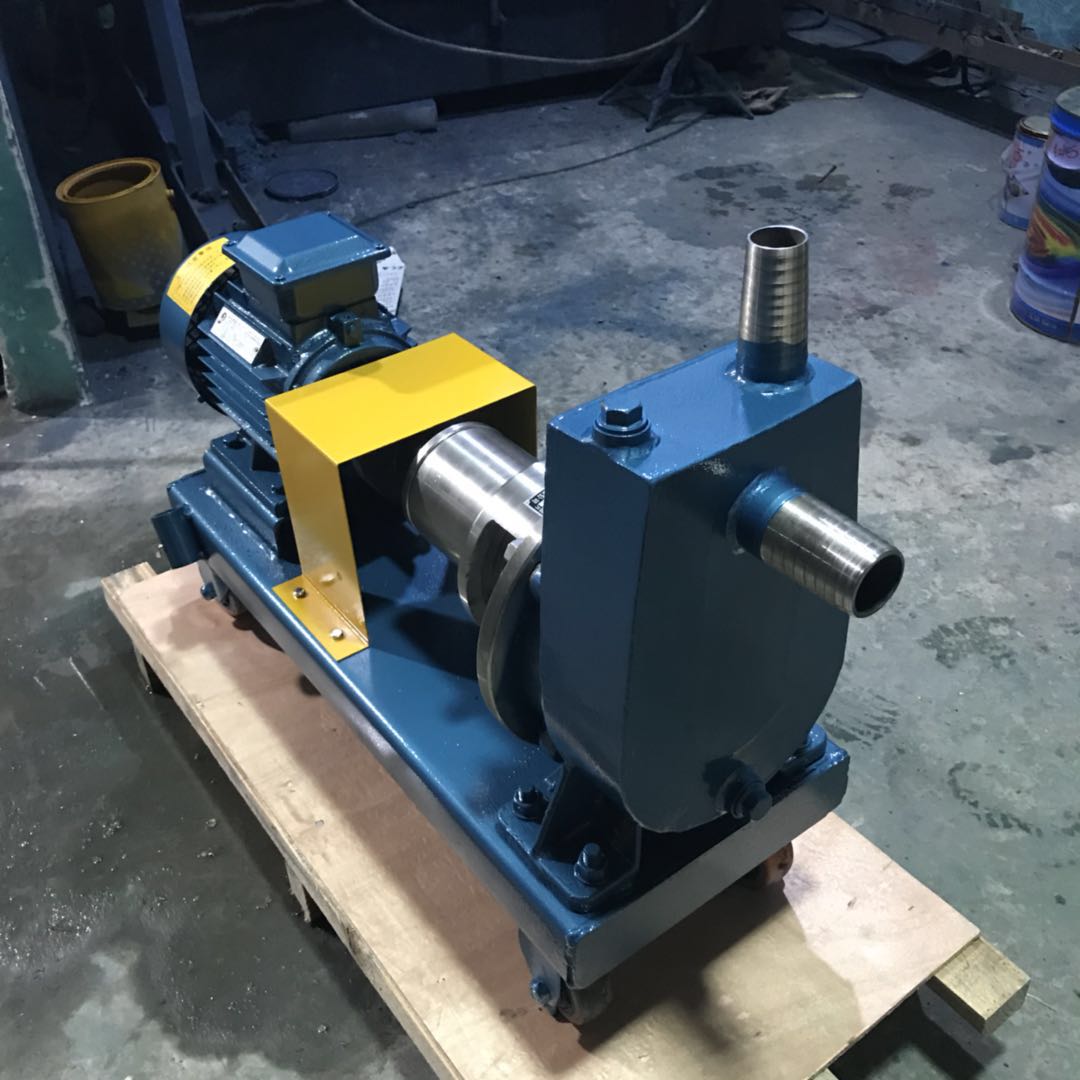

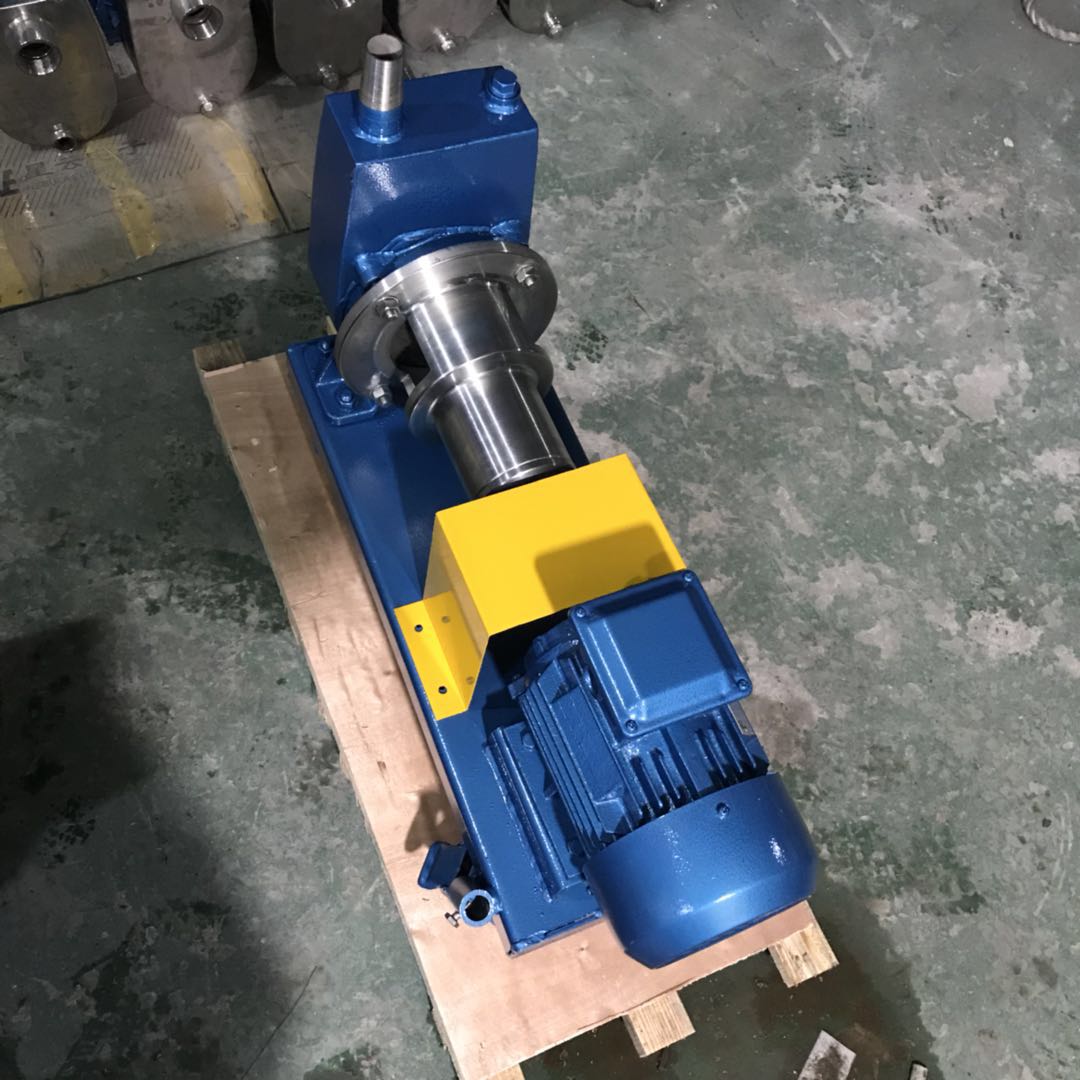

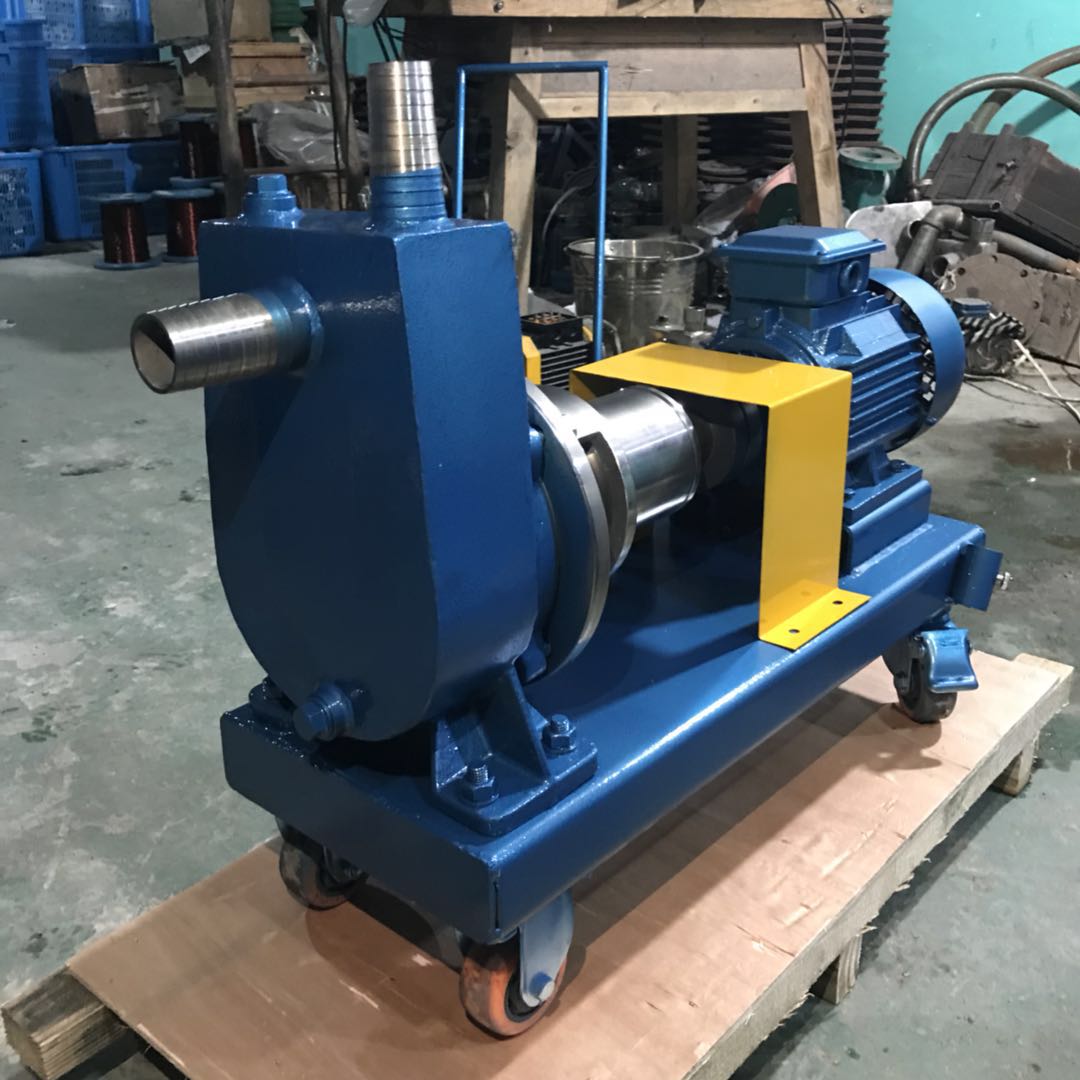

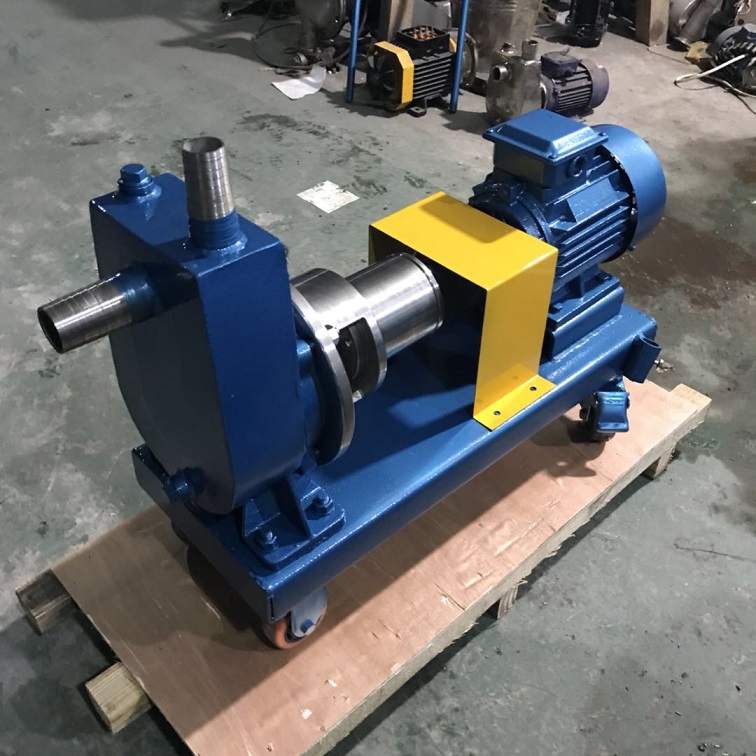

JMZ不鏽鋼自吸泵概述

不鏽鋼自吸泵JMZ、FMZ型采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等（超過４０度吸程將明顯降低）。JMZ、FMZ不鏽鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，JMZ、FMZ不鏽鋼自吸泵更換３-４個零件後便可用於輸送濃漿、酸、堿、鹽等液體。JMZ、FMZ不鏽鋼自吸泵

性能範圍：

流量為３m3/h-100m3/h

揚程為18m-14m

口徑為25mm-150mm

JMZ型不鏽鋼自吸泵型號意義

例：　40 J M Z - 30 T

40:　　進口口徑

J : J為酒泵，F為耐酸泵

M : M代表優質不鏽鋼製造

Z : Z為自吸式，T表示移動式，G為固定式

30: 揚程（m）

T : T: 表示特殊要求的出口或流量

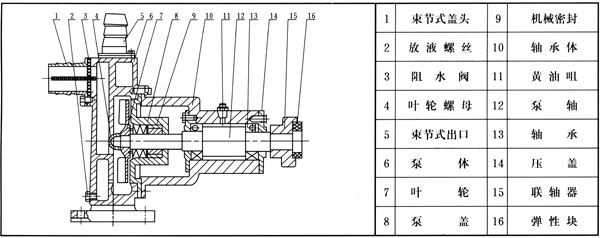

JMZ型不鏽鋼自吸泵結構圖

JMZ不鏽鋼自吸泵性能參數

型號	口徑		流量（m3/h)	揚程	吸程（m）	電機（kw）	轉動（r/min）	型號
型號	進口	出品	流量（m3/h)	揚程	吸程（m）	電機（kw）	轉動（r/min）	型號
25JMZ-22	25	25	3	22	5	1.1	2900	25JMZ-22
25JMZ-30	25	25	3	30	6	1.5	2900	25JMZ-30
40JMZ-22	40	25	6	22	5	1.5	2900	40JMZ-22
40JMZ-30	40	25	6	30	6	2.2	2900	40JMZ-30
40JMZ-40	40	25	6	40	6	3	2900	40JMZ-40
50JMZ-22	50	40	12	22	5	2.2	2900	50JMZ-22
50JMZ-30T	50	50	20	30	6	4	2900	50JMZ-30T
50JMZ-40	50	40	12	40	6	4	2900	50JMZ-40
65JMZ-22	65	50	24	22	5	4	2900	65JMZ-22
65JMZ-30T	65	65	30	30	6	5.5	2900	65JMZ-30T
80JMZ-22	80	65	48	22	5	7.5	2900	80JMZ-22
80JMZ-30	80	65	48	30	5	7.5	2900	80JMZ-30
125JMZ-18	125	100	100	18	5	15	2900	125JMZ-18

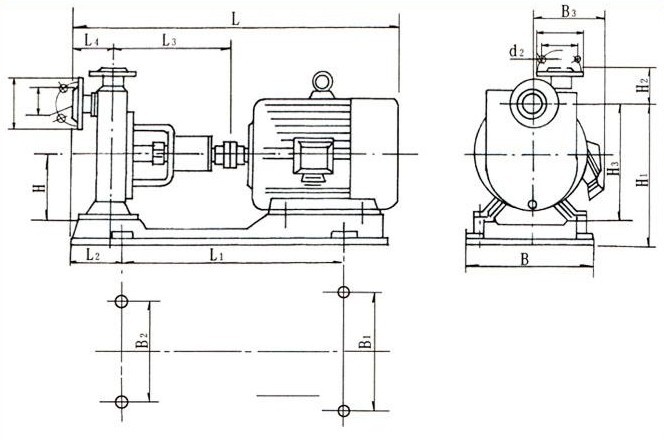

JMZ型不鏽鋼自吸泵安裝尺寸

型號	配套電機KW	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3	D1	D2	D3	D4	n×ø d		d1		d2
型號	配套電機KW	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3	D1	D2	D3	D4	n	ø	數量	ø	數量	ø
25JMZ-22	1.1	670	400	115	265	110	260	215	215	150	110	234	120	200	100	75	100	75	4	12	4	12	4	12
25JMZ-30	1.5	700	430	130	264	107	280	240	240	155	130	282	107	210	100	75	100	75	4	14	4	12	4	12
40JMZ-22	1.5	720	430	140	273	118	280	240	240	155	130	265	124	225	130	100	100	75	4	14	4	14	4	12
40JMZ-30	2.2	730	430	132	268	113	280	240	240	155	130	280	123	237	130	100	100	75	4	14	4	14	4	12
40JMZ-40	3	820	500	128	320	120	330	290	240	180	132	305	127	250	130	100	100	75	4	14	4	14	4	12
50JMZ-22	2.2	760	430	151	282	127	280	240	240	155	130	280	143	232	140	110	130	100	4	14	4	14	4	14
50JMZ-30T	4	860	510	138	315	135	330	290	290	190	132	283	135	228	140	110	140	110	4	14	4	14	4	14
50JMZ40	4	860	510	140	316	119	335	290	290	190	132	321	135	262	140	110	130	100	4	14	4	14	4	14
65JMZ22	4	875	510	163	335	135	360	290	290	190	132	305	148	250	160	130	140	110	4	14	4	14	4	14
65JMZ30T	5.5	980	620	150	356	138	380	320	320	210	132	310	153	252	160	130	160	130	4	14	4	14	4	14
80JMZ22	5.5	980	620	150	340	160	380	320	320	210	132	305	160	250	190	150	160	130	4	14	4	17.5	4	14
80JMZ30	7.5	980	620	150	340	160	380	320	320	210	132	315	160	255	190	150	160	130	4	14	4	17.5	4	14
100JMZ22	11														210	170	190	150	4	18	4	17.5	4	17.5
100JMZ30	15														210	170	190	150	4	18	4	17.5	4	17.5
150JMZ22	15														265	225	240	200	4	18	8	17.5	8	17.5
150JMZ30	22														265	225	240	200	4	18	8	17.5	8	17.5
200JMZ22	18.5
200JMZ30	30

安裝

1.泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是好等泵運到現聲後按底座尺寸進行施工。

2，泵裝於基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端麵間偏差不超過0.2毫米。

3，不應用泵承受管路重量，管路得量應有管路支撐設備承受。

4.按裝結束應用手轉動聯軸器看是否輕鬆靈活，有無卡滯現象。

拆裝

1 .擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋鬆開。

2，擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。

3，用拉子拉下聯軸器然後拆下鍵，軸承端蓋，後將軸和軸承拆開。

4，泵的裝配順序按上述相反進行。

5.吸泵的進口束節重裝時，請注意阻水閥應向正麵，以便與阻水閥正麵貼合保證自吸效果（見右下圖）。

機械密封的安裝

1 .更換機械密封時，應注意規格，型號都要與原來的相符。

2，在安裝機械密封過程中，應保持清潔，不許敲打密封原件.以防損傷和破壞。

3 .裝大小密封閥和動靜環時表麵應塗上一層清潔的機油和透明油。

4.將靜環和大膠圈裝入泵蓋，然後一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。

5，將彈資座、彈簧，推壞組成-體.以彈簧座麵為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm後在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏鬆,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說明配合偏緊.應以檢查機械密封是否與原來的相符合。
