水力控製閥

水力控製閥概述

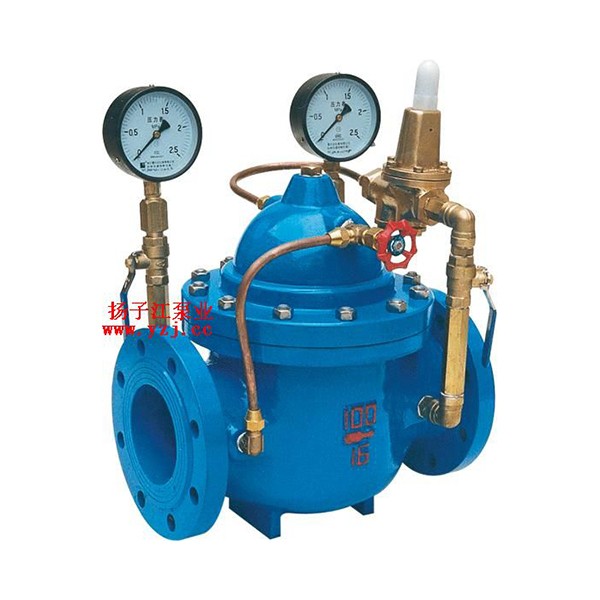

水力控製閥就是水壓控製的閥門，水力控製閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控製閥﹑泄壓閥﹑水力電動控製閥、水泵控製閥等。 水力控製閥前要安裝過濾器，並應便於排汙的要求。本類閥門在管道中一般應當水平安裝。

水力控製閥原理構造

水力控製閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控製器、泄壓閥、水力電動控製閥、緊急關閉閥等。 導閥隨介質的液位和壓力的變化而動作，由於導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨和複合調節的功能。但主閥閥體類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失係數越是與全閉狀態接近，越是劇增，閥門口徑越大就越顯著。

具有上述特性的閥門，在接近閥瓣的動作加速，易發生水錘的衝擊，接近全閉時，閥門動作越緩慢越好，於是可在閥瓣上設置節流裝置。另外先導閥的節流和動作部分要盡量避免設置特小口徑的孔口，以免堵塞。必要時要加過濾網，定期檢修及設置旁通管路。水力控製閥分隔膜型和活塞型兩類，工作原理相同，都是以上下遊壓力差為動力，有導閥控製，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥瓣完全開啟或完全關閉或處於調節狀態。

當進入隔膜（活塞）上方控製室內的壓力水被排到大氣或下遊低壓區時，作用在閥瓣低部和隔膜下方的壓力值就大於上方的壓力值，從而將主閥閥瓣推到完全開啟的位置：當進入隔膜（活塞）上方控製室內的壓力值處於入口壓力與出口以來中間時，主閥閥瓣就處於調節狀態，其調節位置取決於導管係統中的針閥和導閥的聯合控製作用。

導閥可以通過下遊壓力的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控製室的壓力值，控製主閥閥瓣的調節位置。可用於生活給水、消防係統及工業給水係統。

水力控製閥部件材質

水力控製閥選用要點

1、工程式中應用的水力控製閥是經過製造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

2、根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建築標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封麵和襯裏材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

3、閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小於閥門的公稱壓力值。

4、工程中水力控製閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，並應符合管路對閥門的要求。

5、管路采用法蘭連接時，應采用法蘭連接的水力控製閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控製閥。

6、水力控製閥應設置在介質單向流動的管路上。

7、水力控製閥主閥體上的箭頭方向必須與管路係統流向一致。

8、接水力控製閥管段不 應有氣堵 、氣阻現象。在管網高位置 等存氣段 應設置自動排氣閥。

9、閥門水平安裝時，閥蓋、閥杆應朝上。垂直安裝時，閥蓋、閥杆應朝外。

10、閥門安裝前應做強度和嚴密性試驗。

水力控製閥分類特點

水力控製閥按結構可分為隔膜型和活塞型兩類，工作原理相同，都是以上下遊壓力差△P為動力，由導閥控製，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥盤完全開啟或完全關閉或處於調節狀態。當進入隔膜（活塞）上方控製室內的壓力水被排到大氣或下遊低壓區時，作用在閥盤底部和隔膜下方的壓力值就大於上方的壓力值，所以將主閥閥盤推到完全開啟的位置；當進入隔膜（活塞）上方控製室內的壓力水不能排到大氣或下遊低壓區時，作用在隔膜（活塞）上方的壓力值就大於下方的壓力值，所以就會把主閥閥盤壓到完全關閉的位置；當隔膜（活塞）上方控製室內的壓力值處於入口壓力與出口壓力中間時，主閥閥盤就處於調節狀態，其調節位置取決於導管係統中的針閥和可調導閥的聯合控製作用。可調導閥可以通過下遊的出口壓力並隨它的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控製室的壓力值，控製方閥閥盤的調節位置。

水力控製閥技術特點

在作用方式上利用水力控製閥內介質自身壓力及液壓係統操作，並能自動控製，動作準確、性能可靠，可在生活生產及消防給水係統管道中起控製與安全的作用。

水力控製閥技術參數

水力控製閥外形尺寸
