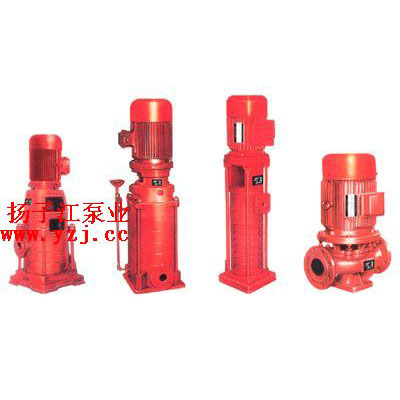

XBD係列消防泵組
額定流量 5L/s~200L/s
額定壓力 0.30MPa~1.5MPa
轉速 2900r/min;1450r/min;980r/min
泵進口壓力≤0.3MPa
泵大工作壓力≤1.6MPa
泵進、出口口徑65~350mm
目錄
產品概述
XBD係列單級單吸立式(臥式)消防泵組(泵)是本公司根據國內工礦企業、工程建設、高層大廈消防之需,嚴格按照國際標準ISO2858和新國標GB6245-1998《消防泵性能要求和試驗方法》設計製造的新產品。 產品經國家消防裝備質量監督檢測中心封樣檢測質量性能全麵符合GB6254-1998國際要求。產品性能達到國內同類型產品先進水平。
產品用途
XBD係列泵可供輸送80℃ 以下不含固體顆粒或物理化學性質類似清水的液體,以及輕腐蝕液體之用。
該係列泵主要用於工業及民用建築固定消防係統(消火栓滅火係統,自動噴水滅火係統和水噴霧滅火係統等)的給水。
XBD係列泵性能參數在滿足消防工況的前提下,兼顧生活(生產)給水的工況要求,該產品即可用於獨立消防給水係統,又可用於消防、生活(生產)共用給水係統,還可用於建築、市政、工礦給排水以及鍋爐給水等場合。
產品性能
額定流量 5L/s~200L/s
額定壓力 0.30MPa~1.5MPa
轉速 2900r/min;1450r/min;980r/min
泵進口壓力≤0.3MPa
泵大工作壓力≤1.6MPa
泵進、出口口徑65~350mm
產品特性
1、泵為單級單吸離心泵,安裝形式為立式或臥式。
2、可根據現場使用條件、多方式安裝。並依賴流量、揚程要求采用並、串聯方式增加所需流量、揚程。
3、軸承采用低噪音封閉軸承,出廠時已注入潤滑脂,可保證連續運行兩年以上。
4、且組件同心度高,泵葉輪具有極好的動平衡,運行無振動,改善了使用環境。
5、泵軸封為機械密封,解決了常規離心泵填料的嚴重滲漏,增加了使用壽命,確保運行場地幹淨整潔。
6、泵轉動時可能產生摩擦的零件均采用耐磨,耐腐蝕及高抗咬合的材料組合以確保運行可靠,降低噪聲,同時避免產生鏽水,堵塞噴淋等消防器件,大大延長了使用壽命和停機後生鏽咬死現象。
性能參數表
型號 |
流量Q (L/s) |
出口壓力 (MPa) |
轉速n (r/min) |
功率P (Kw) |
效率η (%) |
XBD3.0/5-50(65) | 5 | 0.30 | 2900 | 4 | 63 |
XBD3.2/5-50(65) | 0.32 | ||||
XBD3.4/5-50(65) | 0.34 | ||||
XBD4.6/5-50(65) | 5 | 0.46 | 2900 | 7.5 | 58 |
XBD4.8/5-50(65) | 0.48 | ||||
XBD5.0/5-50(65) | 0.50 | ||||
XBD7.6/5-50(65) | 5 | 0.76 | 2900 | 15 | 50 |
XBD7.8/5-50(65) | 0.78 | ||||
XBD8.0/5-50(65) | 0.80 | ||||
XBD11/5-50(65) | 5 | 1.10 | 2900 | 30 | 40 |
XBD12/5-50(65) | 1.20 | ||||
XBD12.5/5-50(65) | 1.25 | ||||
XBD3.0/10-65(80) | 10 | 0.30 | 2900 | 7.5 | 71 |
XBD3.2/10-65(80) | 0.32 | ||||
XBD3.4/10-65(80) | 0.34 | ||||
XBD4.6/10-65(80) | 10 | 0.46 | 2900 | 15 | 67 |
XBD4.8/10-65(80) | 0.48 | ||||
XBD5.0/10-65(80) | 0.50 | ||||
XBD7.6/10-65(80) | 10 | 0.76 | 2900 | 22 | 59 |
XBD7.8/10-65(80) | 0.78 | ||||
XBD8.0/10-65(80) | 0.80 | ||||
XBD11/10-65(80) | 10 | 1.10 | 2900 | 37 | 54 |
XBD12/10-65(80) | 1.20 | ||||
XBD12.5/10-65(80) | 1.25 | ||||
XBD3.0/25-80(100) | 25 | 0.30 | 2900 | 15 | 76 |
XBD3.2/25-80(100) | 0.32 | ||||
XBD3.4/25-80(100) | 0.34 | ||||
XBD4.6/25-80(100) | 25 | 0.46 | 2900 | 22 | 74 |
XBD4.8/25-80(100) | 0.48 | ||||
XBD5.0/25-80(100) | 0.50 | ||||
XBD7.6/25-80(100) | 25 | 0.76 | 2900 | 37 | 69 |
XBD7.8/25-80(100) | 0.78 | ||||
XBD8.0/25-80(100) | 0.80 | ||||
XBD11/25-80(100) | 25 | 1.10 | 2900 | 75 | 69 |
XBD12/25-80(100) | 1.20 | ||||
XBD12.5/25-80(100) | 1.25 | ||||
XBD13/25-80(100) | 25 | 1.30 | 2900 | 90 | 57 |
XBD14/25-80(100) | 1.40 | ||||
XBD15/25-80(100) | 1.50 | ||||
XBD3.0/45-100(125) | 45 | 0.30 | 2900 | 22 | 73 |
XBD3.2/45-100(125) | 0.32 | ||||
XBD3.4/45-100(125) | 0.34 | ||||
XBD4.6/45-100(125) | 45 | 0.46 | 2900 | 37 | 77 |
XBD4.8/45-100(125) | 0.48 | ||||
XBD5.0/45-100(125) | 0.50 | ||||
XBD7.6/45-100(125) | 45 | 0.76 | 2900 | 55 | 80 |
XBD7.8/45-100(125) | 0.78 | ||||
XBD8.0/45-100(125) | 0.80 | ||||
XBD11/45-100(125) | 45 | 1.10 | 2900 | 90 | 70 |
XBD12/45-100(125) | 1.20 | ||||
XBD12.5/45-100(125) | 1.25 | ||||
XBD2.8/55-150(200) | 55 | 0.28 | 1450 | 30 | 78 |
XBD3.0/55-150(200) | 0.30 | ||||
XBD3.2/55-150(200) | 0.32 | ||||
XBD4.6/55-150(200) | 55 | 0.46 | 1450 | 45 | 75 |
XBD4.8/55-150(200) | 0.48 | ||||
XBD5.0/55-150(200) | 0.50 | ||||
XBD7.6/55-150 | 55 | 0.76 | 2900 | 75 | 76 |
XBD7.8/55-150 | 0.78 | ||||
XBD8.0/55-150 | 0.80 | ||||
XBD11/55-150 | 55 | 1.10 | 2900 | 110 | 73 |
XBD12/55-150 | 1.20 | ||||
XBD12.5/55-150 | 1.25 | ||||
XBD13/55-150 | 45 | 1.30 | 2900 | 110 | 80 |
XBD14/55-150 | 1.40 | ||||
XBD15/55-150 | 1.50 | ||||
XBD4.6/100-200 | 100 | 0.46 | 1450 | 75 | 81 |
XBD4.8/100-200 | 0.48 | ||||
XBD5.0/100-200 | 0.50 | ||||
XBD3.0/150-250 | 150 | 0.30 | 1450 | 75 | 80 |
XBD3.2/150-250 | 0.32 | ||||
XBD3.4/150-250 | 0.34 | ||||
XBD4.6/140-250 | 140 | 0.46 | 1450 | 90 | 72 |
XBD4.8/140-250 | 0.48 | ||||
XBD5.0/140-250 | 0.50 | ||||
XBD2.4/200-300 | 200 | 0.24 | 970 | 75 | 81 |
XBD2.6/200-300 | 0.26 | ||||
XBD2.8/200-300 | 0.28 | ||||
XBD2.8/200-300(350) | 200 | 0.28 | 1450 | 90 | 84 |
XBD3.0/200-300(350) | 0.30 | ||||
XBD3.2/200-300(350) | 0.32 | ||||
XBD4.0/200-300 | 200 | 0.40 | 970 | 132 | 84 |
XBD4.2/200-300 | 0.42 | ||||
XBD4.4/200-300 | 0.44 | ||||
XBD4.6/160-300 | 160 | 0.46 | 1450 | 110 | 78 |
XBD4.8/160-300 | 0.48 | ||||
XBD5.0/160-300 | 0.50 | ||||
XBD4.6/200-350 | 200 | 0.46 | 1450 | 160 | 83 |
XBD4.8/200-350 | 0.48 | ||||
XBD5.0/200-350 | 0.50 | ||||
XBD2.8/300-400 | 300 | 0.28 | 1450 | 132 | 76 |
XBD3.0/300-400 | 0.30 | ||||
XBD3.2/300-400 | 0.32 | ||||
XBD2.8/330-500 | 330 | 0.28 | 1450 | 160 | 78 |
XBD3.0/330-500 | 0.30 | ||||
XBD3.2/330-500 | 0.32 |
