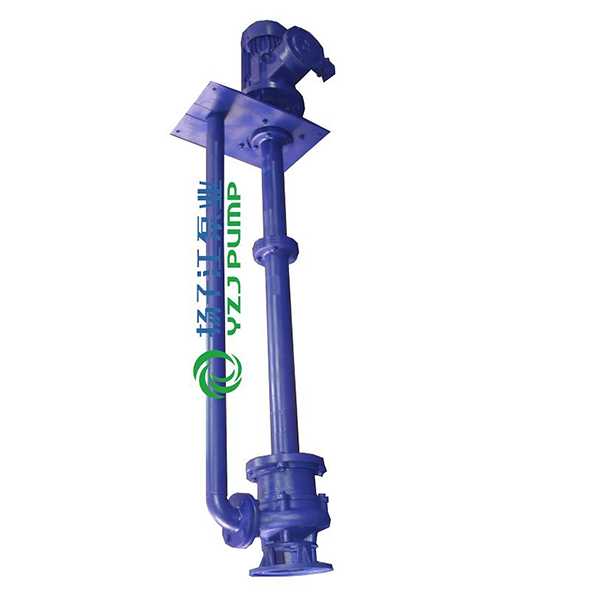

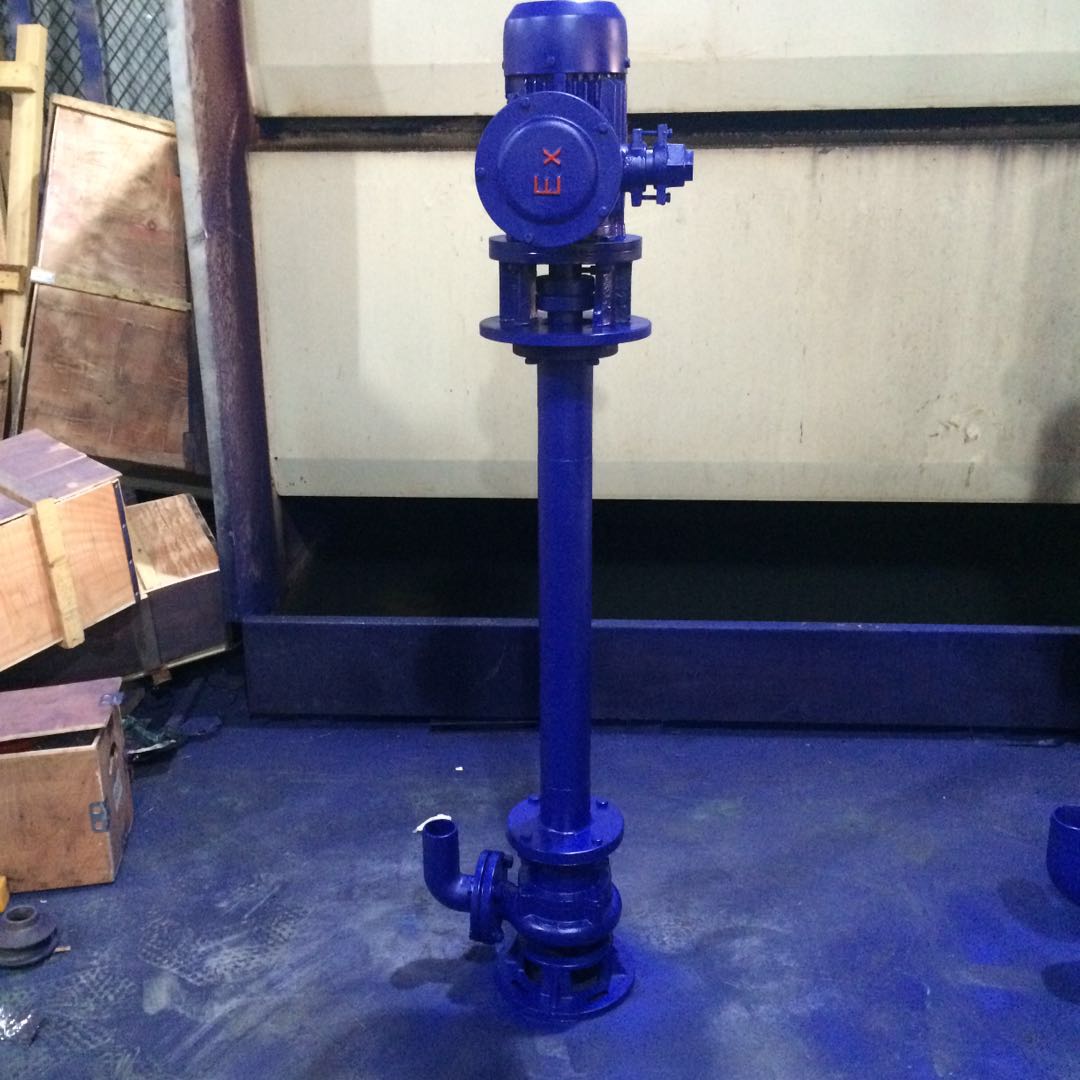

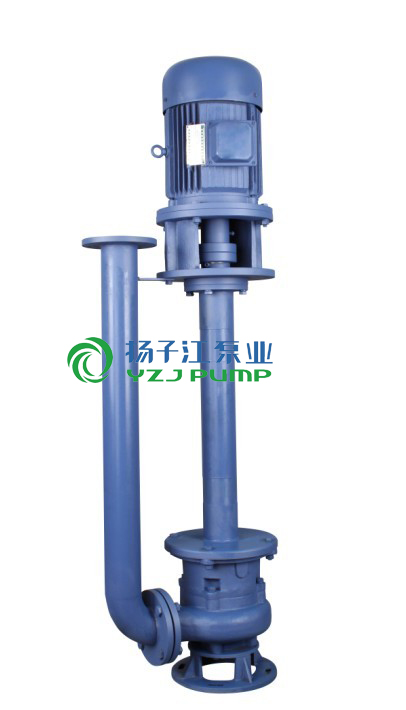

YW防爆液下排汙泵
流量：2～850 m3/h
揚程範圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
係統高工作壓力：≤0.6Mpa
目錄
YW防爆液下排汙泵產品概述
YW液下式排汙泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,並采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式汙水泵的技術條件》標準。
YW防爆液下排汙泵產品特點
1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。
2、單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。
3、降低維修成本：采用新材料製作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。
4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。
YW防爆液下排汙泵工作條件
流量：2～850 m3/h
揚程範圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
係統高工作壓力：≤0.6Mpa
YW防爆液下排汙泵結構圖
| 序號 | 部件名稱 | 序號 | 部件名稱 |
|
| 1 | 電機 | 5 | 主軸 | |
| 2 | 聯軸器 | 6 | 機械密封 | |
| 3 | 電機支架 | 7 | 泵體 | |
| 4 | 出水管 | 8 | 葉輪 |
詳細見:YW型液下式無堵塞排汙泵（結構圖） YW型液下式無堵塞排汙泵（曲線圖譜） YW型液下式無堵塞排汙泵（安裝尺寸）
產品用途
企業單位廢水排放。城市汙水處理廠排放係統。地鐵、地下室、人防係統排水站。醫院、賓館、高層建築汙水排放。住宅區的汙水排水站。市政工程，建築工地中稀泥漿的排放。自來水廠的給水裝置。YW液下排汙泵養殖場汙水排放及農村農田灌溉。YW液下排汙泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。YW液下排汙泵使用條件水溫≤ 60℃，液體PH值為4～10。
性能參數
| 型 號 |
口 徑 (mm) |
流 量 (m3/h) |
揚 程 (m) |
功 率 (kw) |
轉 速 (r/min) |
效 率 (%) |
| YW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| YW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| YW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| YW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| YW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| YW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| YW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| YW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| YW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| YW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| YW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| YW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| YW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| YW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| YW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| YW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| YW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| YW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| YW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| YW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| YW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| YW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| YW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| YW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| YW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| YW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| YW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| YW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| YW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| YW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| YW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| YW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| YW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| YW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| YW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| YW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| YW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| YW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| YW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| YW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| YW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| YW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| YW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| YW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| YW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| YW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| YW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| YW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| YW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| YW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| YW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| YW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| YW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| YW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| YW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| YW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| YW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| YW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| YW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| YW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| YW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| YW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| YW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| YW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| YW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| YW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| YW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| YW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| YW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| YW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| YW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| YW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| YW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
泵使用方法及注意事項
1.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。
2.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm
3.接泵出液口之管路.應另設支架.不允許將其重量加於泵體上。
4.水泵在無特殊情況必須配備全自動水泵控製櫃.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.
5.不得將水泵長期處於低揚程狀態下運行（一般使用揚程不得低於額定揚程的60%）.好能控製在建議使用揚程範圍以內.以防水泵因超載燒壞電機
維護保養
1.水泵應有專人管理與使用.並定期檢査水泵的電路和水泵工作是否正常。
2.每次使用特別是用於較稠較粘的漿液後.應將水泵放在消水中運轉數分鍾.防止泵內留下沉積物.保證水泵的淸潔。
3.在常規狀態下.泵每使用300-500小時後應加注或更換油室中機油（10-30#機油）.使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。
訂貨須知
一、①液下排汙泵產品名稱與型號②液下排汙泵口徑③液下排汙泵揚程（m）④液下排汙泵電機功率（KW）⑥液下排汙泵轉速（r/min）⑦液下排汙泵電壓〔V〕⑧液下排汙泵吸程⑨液下排汙泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的液下排汙泵產品型號，請按液下排汙泵型號直接向香蕉视频网站江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們香蕉视频网站江泵業的技術專家為您審核把關。
