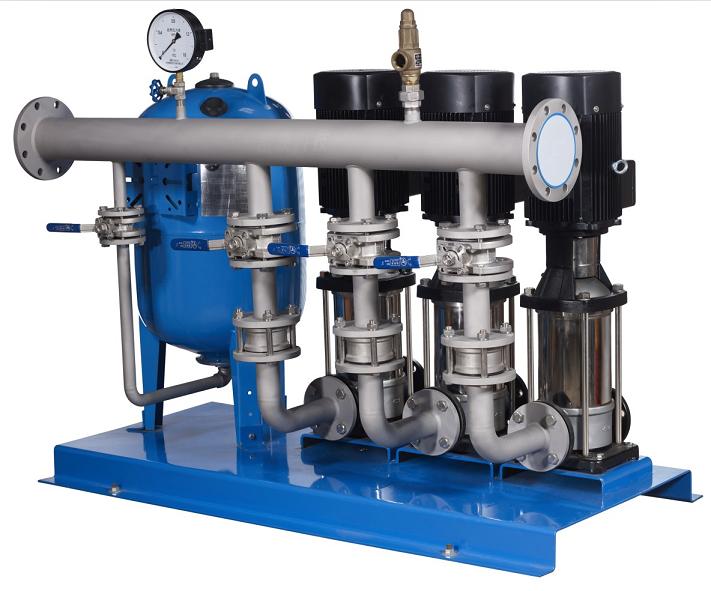

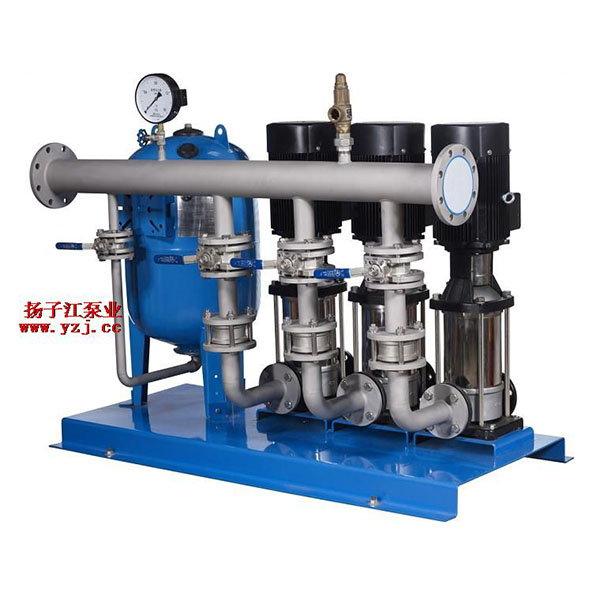

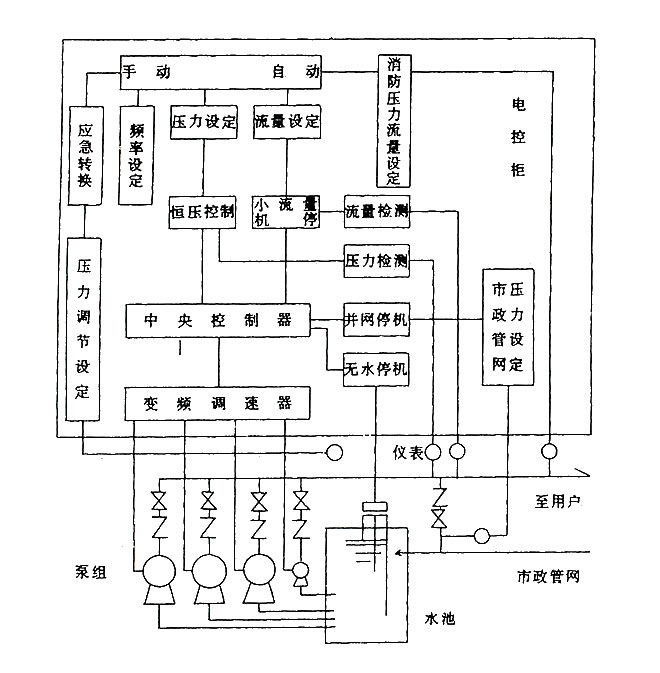

全自動變頻恒壓供水設備

恒壓變頻設備選型指南

 一、生活給水設備泵的選擇

1、生活給水設備供水高度的選擇

2、生活給水設備供水戶數的選擇

恒壓變頻設備自動噴水係統供水設備選項用表

變頻恒壓供水設備設備總說明

一、增壓穩壓設備根據1996年8月中華人世共和國建設部[1996]108號文進行開發設計的新型增壓穩壓設備，同時符合98S205（原98S176）的規定。

二、本增壓穩壓設備為解決臨時高壓消防給水係統所設的高位消防水箱，其設置高度滿足不了該係統不利點靜水壓時應設增壓設施的要求，設計編製了為消防專用的增壓穩壓設備（以下簡稱“設備”）。

三、本設備適用於多層和高層建造工程有增壓設施要求的消火栓給水係統及濕式自動噴水滅火係統等各類消防給水、生活給水係統。

四、“設備”由隔膜式氣壓罐、水泵、電控箱、儀表、管道附件等組成。

五、本設備遵照《譏層民用建築設計防火規範》（簡稱《高規》）GB50045-95及《氣壓給水設計規範》、CECS76：95規定的有關技術參數進行設計。

六、本“設備”有關設計技術條件

1、氣壓水罐工作壓力：0.6MPa、1.0MPa、1.6MPa。

2、氣壓水罐的消防儲水容積大於：150L、300L、450L。

3、氣壓水罐的穩壓水容積大於50L。

4、氣壓水罐的緩衝水容積壓差為0.02~0.03MPa,穩壓水容積壓差為0.05~0.06MPa。

5、工作壓力比：a b 值為0.6~40℃.

本“設備”工作原理

本“設備”必須具備下述兩項功能：

1、使消防給水管道係統不利點始終保持消防所需壓力；

2、使氣壓水罐內始終儲有30秒消防水量。利用氣壓水罐所設定的P1、P2、Ps1、Ps2運行壓力，控製  水泵運行工況，達到增壓和穩壓的功能。P1為不利點消防所需壓力(MPa),P2為消防泵啟動壓力(MPa),Ps1為穩壓泵啟動壓力(MPa),Ps2為穩壓泵停泵壓力(MPa)

運行控製全過程

根據計算求得消火栓係統或自動噴水滅火係統中不利點所需的消防壓力P1，作為氣壓水罐的充氣壓力

通過計算所選項定的報導壓水罐規格及a b 值，求得P2，並設定Ps1=P2+(0.02~0.03) Ps2=Ps1+(0.05+0.06)

平時管道係統如有滲漏等到*壓情況，控製穩壓水泵不斷補水穩壓，在Ps1、Ps2（啟動、停止）反覆運行。一旦有火情，管道係統大量缺水，造成Ps1壓力下降（Ps1→Ps2）,降至P2時，發出報警信號，立 即啟動消防泵（手動或自動啟動由設計人確定），消防泵啟動後，穩壓泵自動停止，直至消防泵停止運轉手動恢複“設備”的控製功能。

“設備”分類

根據“設備”設置位置分：上置式（用I表示）和下置式（用II表示）；

根據氣壓罐設置方式分：立式（用L表示）和臥式（用W表示）；

根據設備所供消防給水係統分：消火栓給水係（用X表示）

自動噴水滅火係統（用Z表示）

 消火栓及自動噴水消防給水合用係統（用XZ表示）。

“設備”型號標記

 ②ZW（W）—II—X—C

P1的計算

P1指消防給水係統不利點消火栓或自動噴水頭所需的消防壓力，是本“設備”運行的低工作壓力，是選用本設備應掌握的基礎數據。

1、本“設備”設在底層從水池吸水時，消火栓係統計算公式：

P1=H1+H2+H3+H4（mH2O）;

H1—自水池低水位至不利點消火栓的幾何高度（mH2O）;

H2—管道係統的沿程和局部壓力損失之和（mH2O）;

H3—水龍帶及消火栓本身的壓力損失（mH2O）;

H4—水槍噴身充實水柱長度所需壓力（mH2O）;

 2、“設備”設在高位水箱間從不箱自灌吸水，且不利點消火栓低於“設備”時，消火栓係統計算公式 P1=H3+H4（mH2O）

3、本“設備”設在底層從水池吸水時，自動噴水滅火係統計算公式：

 P1=∑H+Ho+Hr+Z（mH2O）

∑H—自動噴水管道至不利點噴頭的沿程和局部壓力損失之和（mH2O）；

HO—不利點噴頭的工作壓力（mH2O）

Hr—報警閥的局部水頭損失（mH2O）

Z—不利點噴頭與水池低水位（或供水幹管）之間的幾何高度（mH2O）

4、本“設備”設在高位水箱間從水箱自灌吸水，且不利點噴頭低於設備時，自動噴水係統計算公式： P1=∑H+Ho+Hr+Z（mH2O）

5、當氣壓水罐與水泵分別設置在其它場所時，則P1應另行計算。

幾點說明

1、本“設備”的增壓標準：P1為本“設備”低工作壓力，其值應滿足消防給水係統不利點所需的消防壓力。如消火栓給水係統，必須滿足不利點消火栓水槍噴身充實水柱長度，不能隻按滿足靜水  壓0.07MPa或0.15MPa為增壓標準。

2、計算P1時，該管道係統沿程和局部損失所采用的流量，應為火災初期消防給水量，如消火栓係統為兩股消火栓流量2×5（L/S）=10（L/S）或2×2.5(L/S)=5(L/S);自動噴水滅火係統則為5個噴頭流量，一般采用5×1（L/S）=5（L/S）。

3、本“設備“的主要組件：報導壓水罐內應有消防給水係統所要求的儲存水容積、穩壓水容積和緩衝水  容積，按確定的a b值求得其直徑和規格。用於消火栓給水係統的氣壓水罐儲水容積不小於300L；用於自動噴水滅火係統的氣壓罐儲水容積不小於150L；用於消火栓及自動噴水滅火係統的氣壓罐儲水容積不小於450L。

4、本“設備”配用穩壓水泵兩台(一用一備)。穩壓水泵流量應在3分鍾內，補足氣壓水罐內實際穩壓水容積所需流量。穩壓水泵的揚程應以(PS1+PS2)/2時，水泵曲線高效區取值。本“設備”的功能是解決火災初期時，即消防主泵啟動前，確保具有足夠消防壓力的30S儲水量進行初期火災撲球直至消防主泵全負荷。

5、消火栓給水係統及自動噴水滅火係統可以共用一套增壓穩壓設備。有火情時氣壓水罐內壓力降到P2，向消防控製中心或消防泵房根據消火栓係統或自動噴水係統分別發出的其它信號，確認後分別啟動消火栓消防泵或自動噴水消防泵。

6、消火栓給水係統中采用本“設備”上置式優於下置式。上置式配用水泵揚程式低，P1公為水龍帶、水 槍的阻力損失和噴身充實水柱長充所需壓力之和，氣壓水罐充氣壓力小，承壓低，節省鋼材及運行費

電控性能

1、本“設備”電控係統具有自動、手動功能，並與消防控製中心或消防泵房聯網。

2、兩台穩壓水泵一用一備，輪流工作自動切換，交替運行。

3、平時使消防管網處於高壓狀態，並保持罐內儲存一定水量，由於泄漏等原因，係統壓力下降到Ps1時1號泵自動啟動，水壓上升至Ps2時停泵，下次壓力又下次壓力又下降到Ps1時，2號泵自動啟動，如此交替運行，使係統壓力始終保持在Ps1與Ps2之間。

 4、一量有火情發生，係統水壓從Ps1下降到Ps2時輸出啟動消防主泵信號和聲光報警，當消防主泵啟動後反回信號切斷穩壓泵的控製電源，之後由手動恢複控製功能。

5、電控係統特設維修狀態，即運行中如1號泵發生故障，可方便地轉入2號泵工作，若2號泵發生故障，也可轉為1號泵工作使一台水泵在維修中本“設備“仍能正常運行。

6、電控箱規格尺寸、電器控製原理及主要元件的組成見本公司的電報導自動控製說明了書。

變頻恒壓供水設備參數表

恒壓變頻設備給水設備安裝尺寸表
