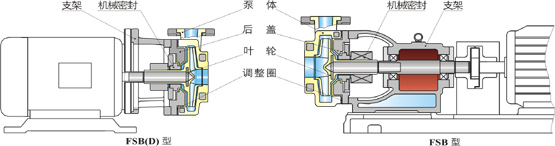

四氟泵.FSB四氟合金泵；FZB四氟泵;IHF氟塑料合金離心泵

一、概述：
　　CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無汙染的新型工業泵。
    CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境汙染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

二、工作原理
   磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁

轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由於泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。

三、產品特點
    CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)製造，隔離套采用特殊材料製造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

四、泵的軸封
    CQB氟塑料磁力泵大的優勢就是采用內外磁力間接驅動，完全取消了傳統離心式泵的軸封，內外磁之間采用不鏽鋼套與氟塑料材質的隔離套完全隔離，從而真正達到了零泄漏輸送，對於輸送易燃、易爆、易揮發及貴重的夜體輸送更為放心，真正避免了使用過程中的維護工作。

五、用途
   本產品被廣泛適用於化工、製酸、製堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。
六、使用溫度-50℃～120℃  (超過120°度時部分主件需選材) 結構與材料

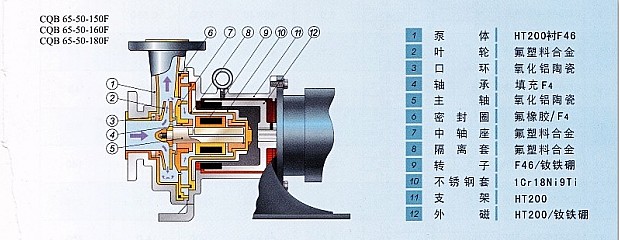

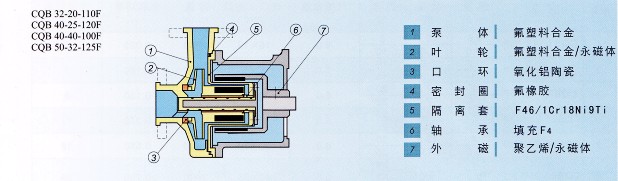

 八：型號意義：

 九、型號與參數：

  IHF氟塑料四氟泵是按國際標準並結合非金屬泵的工藝設計製造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓製而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化矽），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

IHF氟塑料四氟泵型號意義：

例如：IHF65-50-160Z

IH-國際標準化工泵係列代號

F-泵過流件為氟塑料製造

65-進口直徑

50-出口直徑

160-葉輪名義直徑

Z-直聯式

IHF氟塑料泵耐腐蝕泵性能參數表：

該耐酸堿泵過流部件全部采用氟塑料製造。突出的優點是具有自吸功能，是專為一些特殊的化工工藝、工段，需要在液麵以上抽取原料而設計的。軸封選用選進的外裝式波紋管機械密封，密封麵材料有碳化矽、陶瓷、四氟、硬質合金可供選擇。該耐酸泵具有結構緊湊、操作維護簡便的優點，可在一定範圍內替代液下泵使用。自吸高度可根據介質密度在1至3米內確定。    該耐酸堿泵廣泛適用於化工、農藥、製酸製堿、造紙、酸洗工藝、電子等行業。適用溫度：-20℃~100℃。

FZB係列氟塑料自吸泵概  述：
    FZB係列氟塑料自吸泵是按國際標準並結合非金屬泵的工藝設計製造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金製造，泵蓋、葉輪等均（jun1）用金屬嵌件外包氟塑料整體燒結壓製而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化矽），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
    適用溫度：-50℃～120℃

二、設計特點：
    FZB自吸泵突出的特點就是具有自吸功能，可抽送低於泵安裝位置以下的液體，且性能穩定，操作簡單，隻需在泵第一次使用前灌液後，第二次及以後使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。

三、泵的軸封：
    該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對於輸送含雜質顆粒介質時，可配用無冷卻水單端麵硬對硬（碳化矽對碳化矽）機械密封，所以用戶選型時需考慮到介質中的固體含量。

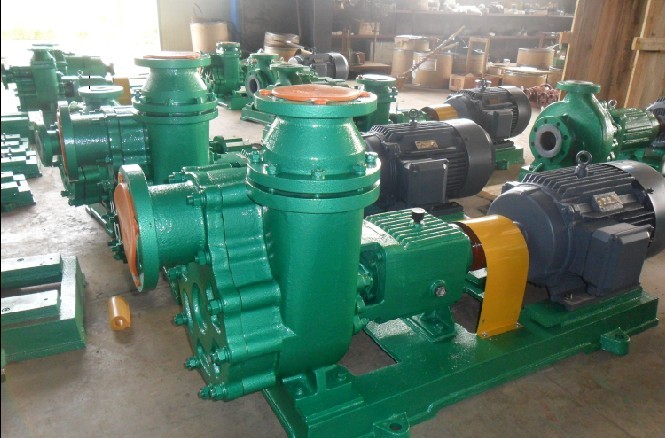

四、實物圖片

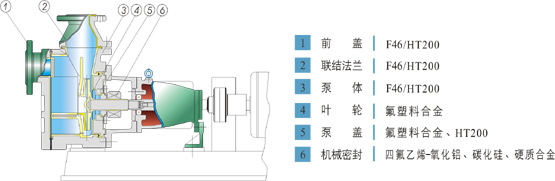

四、結構與材料：

五、性能參數：

六、性能曲線：

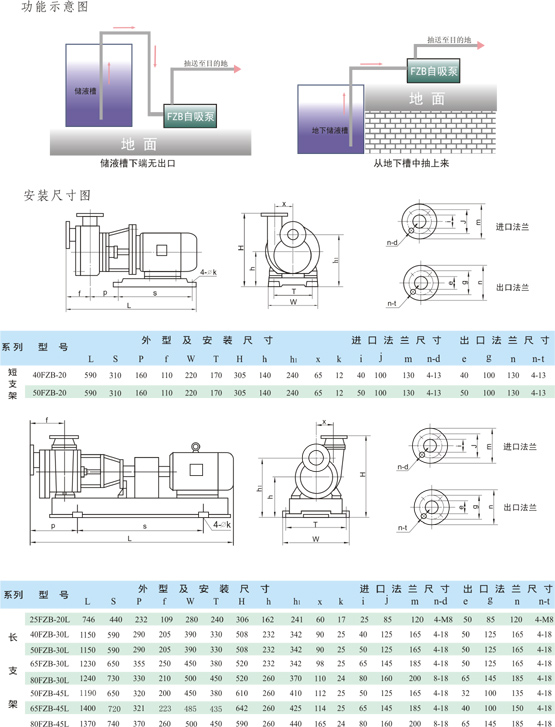

七、安裝尺寸：

八、自吸泵特別注意事項：
    安裝
    1.泵經長途運輸到達使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
    2.安裝時要盡量減少吸入管路的水力損失，不得裝小於90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
    3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響泵的自吸性能。
    操作使用注意事項
    1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
    2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。泵在規定的自吸高度範圍內如果7～10分鍾尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防泵內工作液升溫，損壞泵機。
    3.第一次在泵體內注液後一般不需再注液，但停機時間長或停機後密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液後再開車。
    4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
