S,SH型單級中開離心泵外型及安裝尺寸

時間：2013/2/3 來源：浙江揚子江泵業有限公司

本係列泵是單級、雙吸、水平中開式離心泵，適用於汲送清水和無腐蝕性的液體。介質高溫度80℃。軸承體通人冷卻水後，可輸送130℃以下的熱水。改變密封環、軸套和葉輪的材質，可以輸送含有泥沙的渾水。改變承壓零件的材質，可以提高泵的進口壓力。
　　泵的軸封一般采用軟填料密封，如有特殊要求，也可改裝機械密封。從電機方向看泵，泵為逆時針旋轉，按用戶要求，也可改為順時針旋轉。
　　根據水泵行業規定，Sh型與S型兩大係列中開泵並存，直至統一設計出新型泵代替這兩個係列時為止。本產品主要用於工廠、礦山、城市、電站給水農用排澇灌溉、各種水利工程用泵和采暖空調係統等場合，是山東省機械局定點生產產品。
[二]性能範圍：
　　流量Q112m³/h-6460m³/h,揚程H9m-140m，允許進口壓力≤0.3Mpa(用戶在訂貨時須標明進口壓力值)。

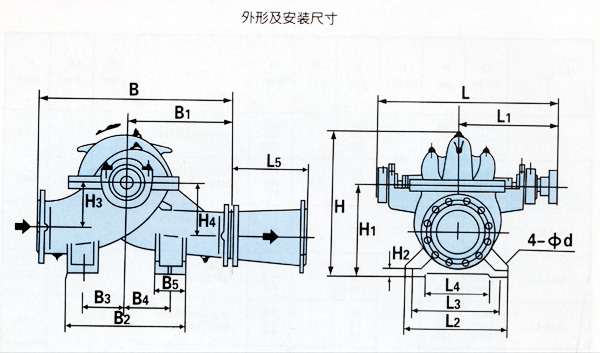

型號	L	L₁	L₂	L₃	L₄	B	B₁	B₂	B₃	B₄	B₅	H	H₁	H₂	H₃	H₄	d₁	C
6sh-6(A)	708	389	250	200	135	530	250	270	110	110		487	280	25	130	165	18	4
6sh-9(A)						450	200					456				140
8sh-6(A)	842	462	350	300	245	750	350	350	150	150		604	370	30	185	200	23
8sh-9(A)	823	450				620	270					568	350		175	173
8sh-13(A)	765	416			230	550	250					549			160	165
10sh-6(A)	1121	618	410	320	210	900	450	640	240	240	160	830	480		240	300	25
10sh-9(A)	990	553	420	360	300	890	440	630			180	754	440	35	200	260
10sh-13(A)	965	531	440	380		850	400				150	728			230	230
10sh-19(A)	908	490	400	350	280	750	350	400	175	175	/	671	400		200	240
12sh-6(A、B)	1185	660	500	380	240	1080	520	720	280	280	160	955	550	40	260	340		5
12sh-9(A、B)	1143	639	410	320	210	1020	550	670	260	260	150	890	520		275	305
12sh-13(A)	1210	662	640	520	330	1040		800	300	300	200	855			275	305		4
12sh-19(A)	1028	563			400	1000						830			250	260
12sh-28(A)
14sh-6(A、B)	1730	937	690	560	380	1240	540	800	300	300	200	1245	635	50	320	433	34	7
14sh(A、B)	1527	822	510	440	320	1300	650	900	360	360	180	1706	560		260	360		6
14-13(A)	1290	713	720	600	400	1180	560	810	300	300	210	1134	620		320	383		5
14sh-19(A)	1270	690	570	480	370	1100	740	740	280	280	180	1071	560		300	310		4
14sh-28(A)	1186	652						700			140	1304			250	300
20sh-6(A)	1905	1025	910	780	400	1550	750	1100	400	400	300	1641	900	110	425	545	41	7
20sh-9(A、B)	1900	1002										1604				500
20sh-9(A、B)	1675	897	740	600	400	1450	650	920	420	300	200	1406	600	50	450	450		6
20sh-13(A)	1692	890				1380			400	320		1431			430	455		5
20sh-19(A)
20sh-9(A、J)	2029	1085	1100	900	600	1800	800	1300	500	500	300	1706	950	55	532	663		7
24sh-13
24sh-19(A)	1790	955	940	760	580	1590	750	1240			240	1586	900		500	530		6
24sh-28(A)												1570
24sh-19(A)	2300	1220	1200	1000	700	2150	750	1200	450	450	300	2044	1200	60	720	660		7

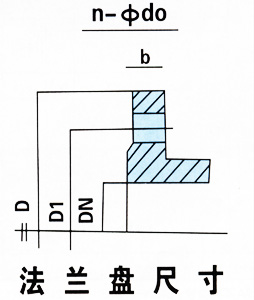

型號	進口法蘭					出口法蘭					吐出錐管出口法蘭和長度
	DN	D₁	D	b	n-φd₀	DN	D₁	D	b	n-φd₀	DN	D₁	D	b	L₅	n-φd₀
6sh-6(A)	150	240	285	26	8-22	100	180	220	24	8-17.5	150	240	285	26	300	8-22
6sh-9(A)		225	265	20	8-17.5		170	210	18	4-17.5
8sh-9(A)	200	280	320	22	8-17.5	125	210	250	24	8-17.5	200	295	340	28	375
8sh-9(A)
8sh-13(A)							200	240	25
10sh-6(A)	250	335	375	24	12-17.5	150	240	285	26	8-22	250	350	395	28	500	12-22 12-22
10sh-9(A)						200	280	320	22	8-17.5
10sh-13(A)
10sh-19(A)
12sh-6(A、B)	300	395	440	24	12-22	200	295	340	28	8-22	300	400	445	28
12sh-9(A、B)		400	445	28
12sh-13(A)		395	440	24			335	375	24	12-17.5
12sh-19(A)
14sh-28(A)						250
14sh-6(A、B)	350	490	555	44	16-33	200	295	340	30	12-22	350	470	520	38	750	16-26
14sh-9(A、B)		460	505	30	16-22	250	350	395				460	505	30	500	16-22
14sh-13(A)		445	490	26	12-22	300	400	445	28						300
14sh-19(A)							395	440
14sh-28(A)									24
20sh-6(A)	500	620	670	34	20-26	300	400	445	28	12-22	500	620	670	34	1000	20-26
20sh-9(A、B)
20sh-13(A)						350	460	505	30	16-22					800
20sh-19(A)						400	515	565	32	16-26					600
20sh-28						400					-	-	-	-	-	-
24sh-9(A、J)	600	725	780	36	20-30	400	515	565	32	16-26	500	620	670	34	600	20-26
24sh-13
24sh-19(A)						500	620	670	34	20-26	-	-	-	-	-	-
24sh-28(A)
32sh-19(A)	800	950	1015	44	24-33	600	725	780	36	20-30
