變頻節能供水設備詳細介紹

時間：2012/3/5 來源：浙江香蕉视频网站江泵業有限公司

隨著我國現代化建設的迅速發展，電力供應雖得到了很大程度改善，但能源的浪費仍是相當驚人的。據相關資料統計，我國風機、水泵，裝機容量約1億多千瓦，耗電量約占全國電力消耗總量的30-40%。由於風機、水泵工作機理的特性，工作電機運行在恒速狀態，而往往工作要求的風、水流量要求處於變工況運行，而且許多單位在進行係統設計時，容量設計偏大，係統匹配不合理，往往是“大馬拉小車”，致使風機、水泵運行效率隻有 30-50%，這不僅運行成本高，而且浪費了寶貴的電能。在能源供應日益緊張的今天，減少浪費，節約電能已經是重中之重，可以說節能即可為企業創造效率。香蕉视频网站江泵業有限公司本著“對客戶負責,為客戶創造價值”的理念，開發了BH係列變頻調速供水成套設備，與傳統供水設備相比，節能效果高到20%-50%，以下我們將對DH係列變頻調速供水成套設備進行詳細介紹：

一、設備概述：

1、BH型生活及工業用變頻給水設備是將交流變頻調速技術、可編程控製技術應用於水泵自動控製設備之中，與電機泵組相結合的新型機電一體化供水設備。

2、該設備由原裝進口交流變頻調速器、工業級可編程控製器、數字PID調節器、引進低壓電器、壓力傳感器、液位控製器及電機泵組構成閉環調節變頻調速供水控製係統。該係統可根據管網瞬時壓力變化，自動調節某台水泵電機的轉速和多台水泵電機的投入和退出，滿足用戶恒壓變量供水及變壓變量供水的需要，使供水管網末端壓力保持恒定，使得整個供水係統始終保持高效節能的佳狀態。

3、在供水係統中應用，可取代傳統給水設備中的水塔供水、高位水箱供水或氣壓供水等供水方式，節能效果顯著，是國家重點推廣應用的節能新技術產品。

4、本係統完全按照由建設部1994月批準並頒布的《JG／T3009-93微機控製變頻調速給水設備》為標準進行生產和質量檢驗的。多年來，我公司的產品已在全國各地廣泛應用。產品以其性能優異、技術先進、服務周到，贏得了廣犬用戶的讚譽和信賴。

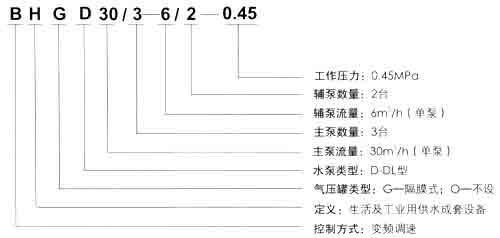

二、型號意義

BHGG型變頻調速供水成套設備采用ISG型立式管道離心泵為供水主泵。該泵采用優秀水力模型及先進的結構模式，使整機效率提高；機電一體的直聯結構，震動小、噪音低。立式安裝大大縮小了占地麵積；采用不受轉向限製的優質機械密封。無泄漏、壽命長。

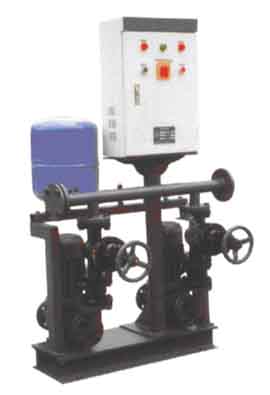

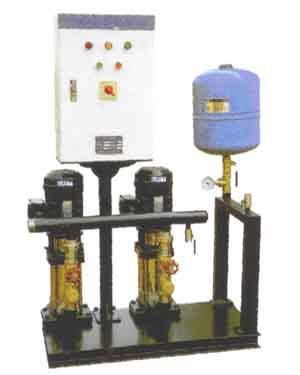

BHGC型變頻調速供水設備采用CDL型立式多級不鏽鋼衝壓離心泵作為給水泵。泵內部葉輪、泵殼及其主要配件采用不鏽鋼衝壓形成，流道光滑，避免產生二次汙染。整機運轉平穩，噪音低，質量可靠，外形美觀、體積小、重量輕、安裝方便，是理想的綠色、環保、節能水泵。特別適用於小流量、高品質供水的場合。

BHGL型變頻調速供水設備采用GDL型立式多級管道離心泵作為給水主泵。該泵葉輪為多級對稱布置，因而消除了水力軸向力，大大提高了軸承的使用壽命；軸、軸套、外筒由不鏽鋼製成，軸封為耐磨機械密封立式節段式外殼外加不鏽鋼結構，具有外型美觀、性能穩定、安裝方便、占地麵積少等優點。特別適用於小流量、高揚程的場合。

BHGD型變頻調速供水設備采用DL型立式多級離心泵作為主給水泵。該泵存結構上采用立式、分段的形式，因而運行平穩、使用安全、壽命長、占地麵積少；具有效率高、性能穩定、適用範圍廣等優點。

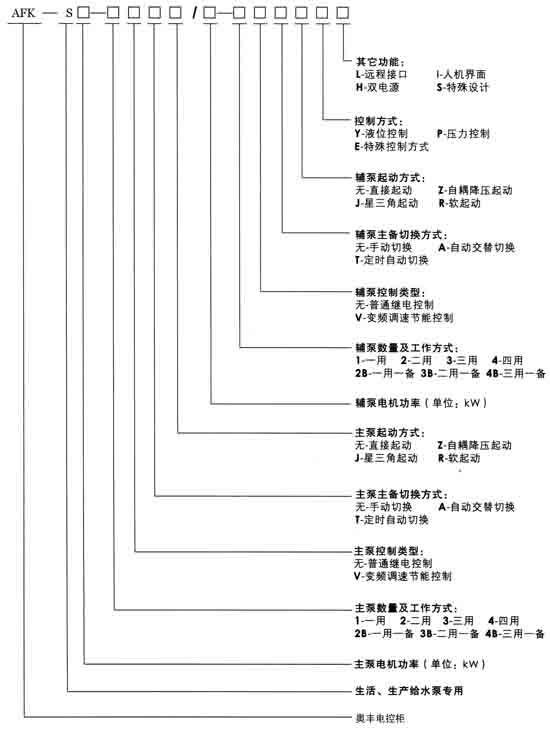

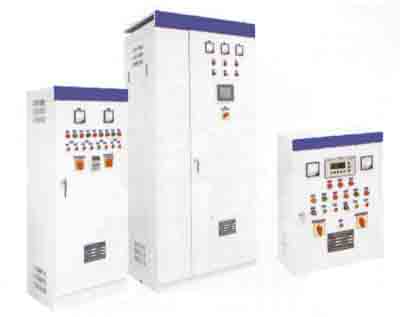

配套控製櫃型號意義

配套變頻供水控製櫃具有如下特點：

·數字PI D調節，鍵盤操作，數字顯示，全自動運行無人值守；

·使用工業可編程序控製器進行編程控製。性能優良，控製方式靈活，抗幹擾能力強，工作穩定可靠；

·電路設計簡潔明了、思路清晰，便於維修；

·基本控製功能強大、可選擇附加功能豐富；

·選用國際名牌變頻器、可編程序控製器及低壓電器；

·設備綜合保護功能齊全。

·高層建築、城鎮居民小區、企事業單位等生活用水。

· 各類工業用水(如冷卻水循環等要求恒壓供水的生產用水)。

· 各類自來水廠、汙水處理廠、機場、農業排灌站和噴灌站。

· 環保水處理、滲透分析係統、生產線加工係統、工業廠房清洗。

· 油田輸油管道、油庫、油港的恒壓輸油係統。

· 舊有供水係統(氣壓罐、水塔、高位水箱)改造更新。

· 工業鍋爐穩壓補水係統、熱水供應係統。

設備特點

· 結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便於集中管理。

· 采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。

· 具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便。

· 自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處於高效運轉狀態；采用多台小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車"現象，節能效果更為顯著。與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50％。

· 由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受衝擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。

· 多台泵多種循環運行方式，均衡各泵運行時間，避免其中某台水泵因閑置而鏽蝕。

· 直接向用戶供水，水質無二次汙染。

· 品種規格齊全，可任意組合配套，應用範圍廣。

· 控製程序化，可按用戶需要實現多種控製方式。例如：定時開關係統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等。

· 管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建築頂層的水壓要求。

設備結構組成

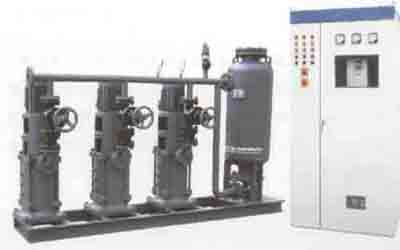

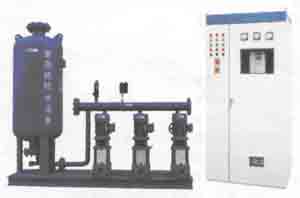

變頻供水成套設備主要由：主泵組、變頻調速供水控製係統、穩壓泵組(可選組件)、穩壓氣壓罐(可選組件)等組成。

· 主泵組供水主泵組主要由DL型立式多級離心泵GDL型立式多級管道離心泵、ISG型立式管道離心泵或CDLF立式多級不鏽鋼衝壓離心泵和以槽鋼和鋼板焊接製成的鋼製基礎構成，一般由3台同一型號的水泵組成。

· 變頻調速供水控製係統主要由交流變頻調速器、可編程控製器(微機)、數字PID調節器、外圍操作執行機構及保護電路、壓力傳感器、蓄水池液位控製器(水源缺水保護用)等組成。

· 穩壓泵組穩壓泵組主要由一至二台小流量水泵構成，其供水揚程大於或等於主泵的供水揚程。它隻在管網小流量或零流量(例如夜晚)時自動投入運行，維持管網的壓力，補充小流量用水或管網的滲漏，同時使主泵在管網小流量和零流量時處於停機狀態。

· 氣壓罐氣壓罐是一種密閉容器。大流量供水時，由水泵加壓，罐內貯存的氣體被壓縮；在小流量或零流量供水時，被壓縮氣體泄壓膨脹，將貯存在罐內的水壓人輸配水管網，補充用戶的小流量用水或管網的滲漏，同時使主泵在小流量和零流量用水時處於停機狀態。

· 引水罐泵前真空引水罐是一種水泵吸水設備，也稱為真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變為正壓吸水。應用引水筒，可節省真空泵、氣水分離罐和吸水管底閥。

設備工作原理

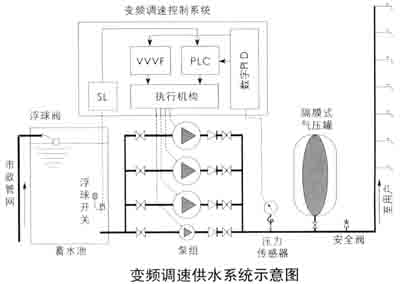

變頻調速供水成套設備工作原理如下：

係統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，並將壓力信號轉換為電信號，傳輸至PI D調節器，然後與用戶設定的壓力值進行比較和運算，並將比較和運算的結果轉換為頻率調節信號和水泵啟動台數信號分別送至變頻器和可編程控製器(P LC)；變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控製器根據PI D調節器傳輸過來的水泵啟動台數信號控製水泵的運轉。通過對水泵的啟動和停止台數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩於用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。

· 蓄水池自灌引水方式

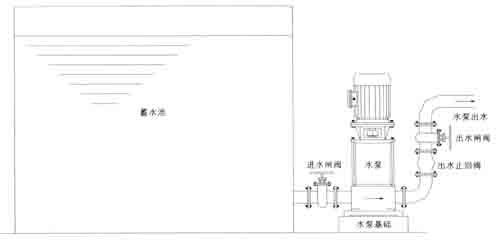

蓄水池自灌引水方式布置的水泵運行原理如下圖，一般水泵與蓄水池均布置於地麵以上，蓄水池內水位必須高於水泵出口端排氣孔，以保證水泵起動之前蓄水池內的水能自動灌入水泵泵腔，並將泵腔內的空氣排盡。這種安裝方式水泵的進水口需安裝一隻閥門，當水泵故障需要拆下維修或更換時，可將閥門關閉，以防止蓄水池內水外泄。

· 蓄水池吸上引水方式

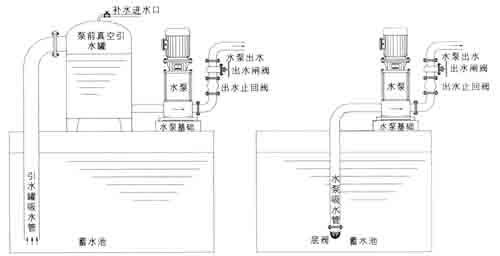

蓄水池吸上引水方式布置的水泵運行原理如下右圖，蓄水池一般建於地麵以下，而水泵位於地麵上，蓄水池水位低於水泵進水口，因此，蓄水池內的水不能自動灌入水泵泵腔，為了使水泵正常工作，在水泵起動前必須人工將水灌滿水泵泵腔和水泵吸水管，將泵腔內空氣排盡。所以蓄水池內水泵的吸水管底端需安裝底閥，但由於市場上一般底閥密封性不是很好，加之水中的顆粒容易進入底閥使底閥關閉不嚴，所以目前采用安裝底閥方式越來越少，大多改為加裝引水罐形式(下左圖)，由於加裝了引水罐，不需人工灌引水，且無底閥，使水泵吸水口由負壓吸水變為正壓吸水，所以水泵運行可靠性要高得多。

考慮到對水泵吸程的影響及引水滲漏問題，水泵的吸上引水方式一般在水泵進水口之前均不宜裝設閘閥、止回閥等閥門。

引水罐型號	高度	直徑	吸水管口徑	配泵口徑	淨重
YGL300-600	880	300	40	32	33
YGL350-700	1020	350	50	40	45
YGL400-800	1120	400	65	50	72
YGL400-1200	1570	400	80	65	110
YGLS00-1200	1570	500	100	80	135
YGL600-1200	1620	600	125	100	160
YGL600-1800	2270	600	150	125	215
YGL800-1800	2270	800	200	150	370
YGL1000-2000	2520	1000	250	200	620
YGL1200-2400	2970	1200	300	250	935

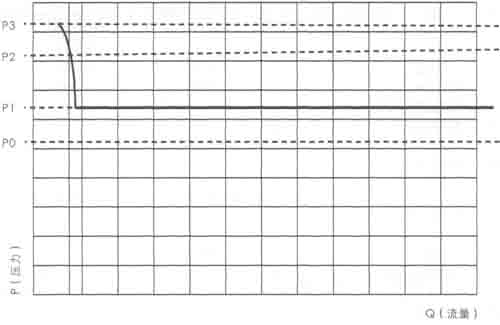

設備工作特性

輔泵關機壓力

基泵關機壓力

恒定壓力

開機壓力

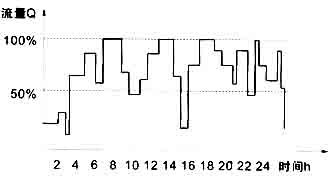

用戶用水量變化特征

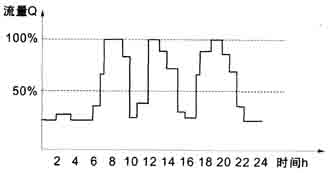

連續型 · 連續型：全天很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量。例如：大型賓館、飯店、自來水廠的各級加壓係統，工礦企業的供水係統等。	高流量變化型 ·高流量變化型：全天用水高峰時間較長且流量很大。例如：高耗能工礦企業的生產用水等。

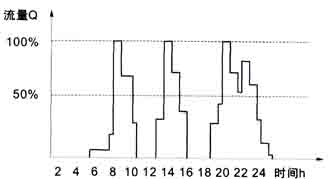

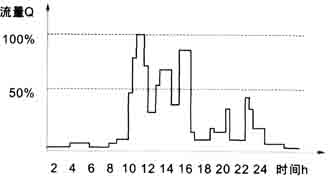

低流量變化型 · 低流量變化型：全天用水高峰時間很短且流量不大。例如：某些企業的生產用水等。	不連續型 · 不連續型：全天用水低穀時間較長且流量很小或為零。例如：辦公樓、商住樓、各類住宅等。

標準產品技術性能

類別	功能	BHOD	BHGD	BHOL	BHGL	BHOG	BHGG	BHOC	BHGC
係列技術參數	供水流量	≤1080m³／h		≤580m³／h		≤2500m³／h		≤32 m³／h
	供水壓力	≤2.38MPa		≤2.30MPa		≤1.25MPa		≤1.68 M P a
	水泵數量單泵功率恒壓精度穩定時間運行方式控製方式操作方式起動方式進口壓力電源	同規格3台 ≤200kW		同規格3台 ≤132kW		同規格2台 ≤200kW		同規格2台 ≤15 kW
		≤O.O2MPA <30s 變頻泵、工頻泵固定(或輪換)運行，互為備用恒壓控製手動、自動工頻：≤15kW直接起動，≥18.5kW星三角降壓起動變頻：軟起動靜壓≤0.3MPa；壓力波動≤0.03MPa 380V 4-1 0％；50Hz±5％
工作條件	進口壓力環境絕對海拔傾斜角度震動	-10℃～+40℃(不凍結)；≤90％RH(不凝露) 用於室內，無腐蝕性氣體，無易燃易爆氣體，無導電塵埃 ≤2000m ≤5度 ≤19m／s2

1．BH型標準技術規格產品配備以下設備、附件及文件

類別	項目	BHOD型	BHGD型	BHOL型	BHGL型	BHOG型	BHGG型	BHOC型	BHGC型
設備	水泵	3台	3台	3台	3台	2台	2台	2台	2台
	隔膜式氣壓罐	/	1台	/	1台	/	1台	/	1台
	變頻控製櫃	1台	1台	1台	1台	1台	1台	1台	1台
	鋼製基礎	1台	1台	1台	1台	1台	1台	1台	1台
	止回閥	3台	3台	3台	3台	2台	2台	2台	2台
	閘閥	3台	3台	3台	3台	2台	2台	2台	2台
附件	安全閥	/	1台	/	1台	/	1台	/	1台
	遠傳壓力表	1台	1台	1台	1台	1台	1台	1台	1台
	浮球開關	1套	1套	1套	1套	1套	1套	1套	1套
隨同文件	使用說明書、產品合格證、圖紙等	1套	1套	1套	1套	1套	1套	1套	1套
