DBY-50-65-80-100擺線式流體部位內襯氟防爆電動隔膜泵外型尺寸圖
時間：2014/3/6 來源：浙江香蕉视频网站江泵業有限公司
一、產品概述:
新研製開發的DBY-50-65擺線式流體部位內襯氟防爆電動隔膜泵，采用XLD係列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由於在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺杆泵，來應用於石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用於低壓，即出口壓力≤3kgf/cm2的場合。
二、主要用途:
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。 ．
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內汙水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中汙水、沉澱物。
14、各種特殊介質的吸送。
三、技術參數：
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。

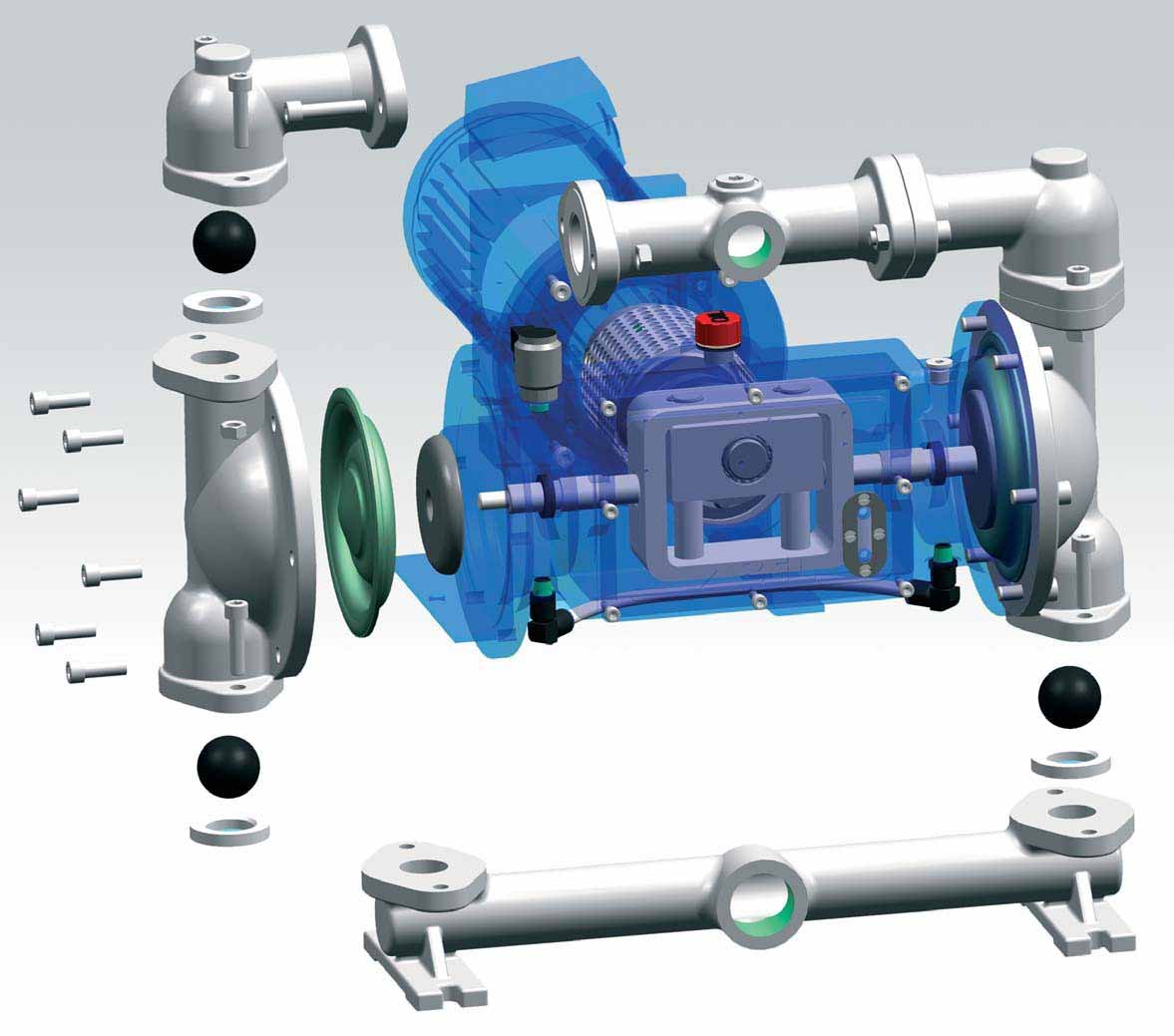

四、內部結構圖

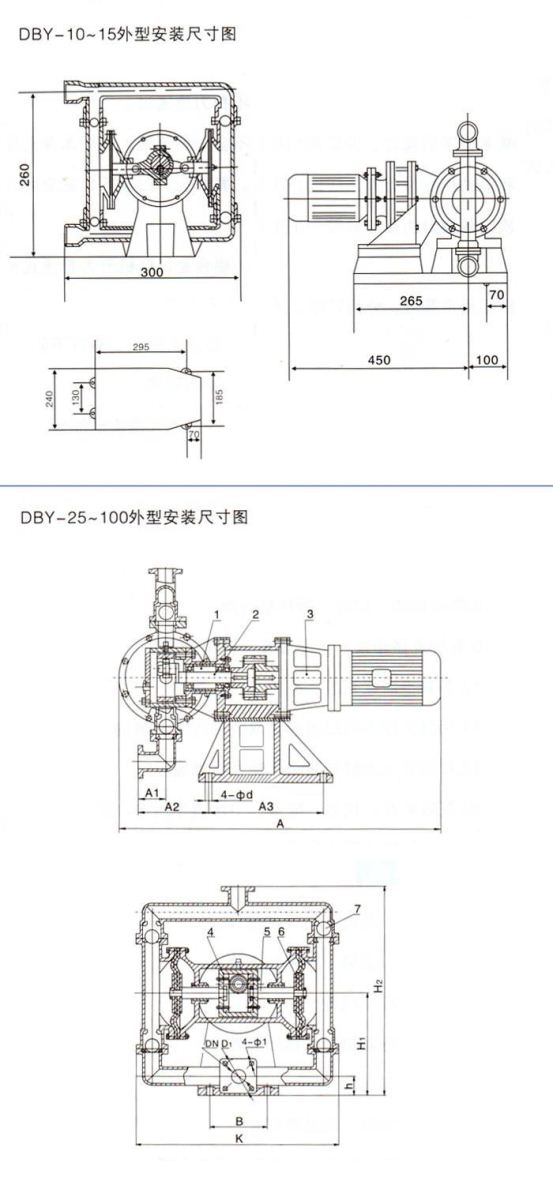

五、尺寸圖
|
型號 |
A |
A1 |
A2 |
A3 |
B |
K |
DN |
D1 |
ф1 |
фd |
h |
H1 |
H2 |
|
DBY-25 |
900 |
75 |
160 |
300 |
180 |
550 |
25 |
75 |
11 |
17.5 |
110 |
315 |
620 |
|
DBY-40 |
900 |
75 |
160 |
300 |
180 |
550 |
40 |
100 |
14 |
17.5 |
110 |
315 |
620 |
|
DBY-50 |
960 |
140 |
250 |
370 |
240 |
550 |
50 |
110 |
14 |
17.5 |
85 |
360 |
820 |
|
DBY-65 |
960 |
140 |
250 |
370 |
240 |
550 |
65 |
130 |
14 |
17.5 |
85 |
360 |
820 |
|
DBY-80 |
900 |
110 |
0 |
700 |
390 |
800 |
80 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
|
DBY-100 |
900 |
110 |
0 |
700 |
390 |
800 |
100 |
150 |
17.5 |
17.5 |
130 |
470 |
980 |
