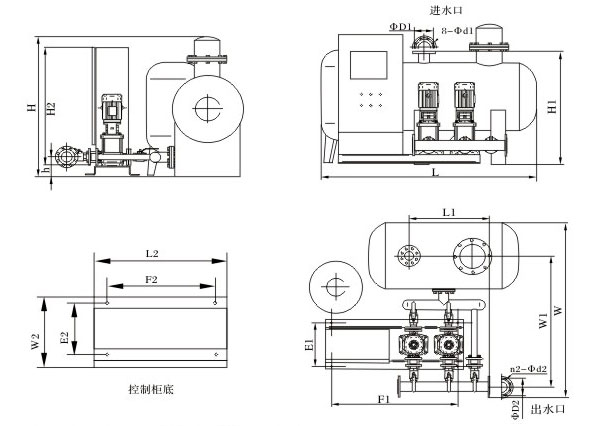

一用一備二用一備無負壓供水設備安裝尺寸圖

時間：2013/10/29 來源：浙江香蕉视频网站江泵業有限公司

罐式無負壓供水設備是全程密閉式與市政管網串聯的模式。在市政管網原有壓力下進行疊壓供水，根據預設好的用戶需求壓力進行補壓。該設備為一體式安裝，大程度上減少現場安裝的難度。利用當下先進的變頻調速技術進行補給壓力，從而大程度上減少消耗的能源。上源罐式無負壓供水設備還增加了獨有的專利技術——罐式穩流補償係統，當市政管網供水量小於用戶需求時，穩流補償係統自動開啟，進行供給水循環，確保用戶連續供水不間斷，同時穩流補償罐上方的真空抑製裝置打開，抑製負壓產生，從而真正的實現了無負壓供水模式。

ABB400變頻參數設定(PID宏)
9901 0	1101 2	3203 現場設	4015 88%-97%
9902 6	1103 0	3204 127	42019 1
9905 額定電壓	1401 7	3205 現場設	4020 看look127
9906 大	1402 10	3206 現場設	如果需要0.5MPa將表值打到0.5看0127的值，將值設到4020中
9907 額定頻率	2007 26Hz	4001 2.5
9908 額定轉速	2008 50Hz	4002 0.5
9909 額定功率	3201 127	4003 0.4
9910 功率因數	3202 現場設	4014 38Hz
2003 大	2005 0	2006 0	2103 大

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG4-15-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-24-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-32-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-40-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-48-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-56-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-64-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-81-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-95-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-112-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-129-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×210	170	125	4-Φ18
WDG4-153-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×260	170	125	4-Φ18
WDG4-178-2	1500×1600×1300	785×1090×1000	550×300×1050	1050×400	160	18	490×260	170	125	4-Φ18
WDG8-9-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-18-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG8-27-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-36-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-45-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-54-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-73-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-92-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-111-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-130-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-148-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-167-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG8-186-2	1500×1600×1300	811×1090×1000	550×300×1050	1100×400	160	18	490×260	170	145	4-Φ18
WDG12-20-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-30-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-40-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-50-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG12-60-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-80-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-91-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-101-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-121-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-141-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-162-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG12-183-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-22-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-34-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-46-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-58-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-82-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG16-94-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-118-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-141-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-166-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG16-189-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-10-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-23-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-35-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-47-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-58-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-70-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-82-2	1600×1650×1300	825×1265×1000	550×300×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-94-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-118-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-142-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG20-166-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG20-202-2	1600×1650×1300	825×1265×1000	550×350×1050	1100×400	180	18	490×260	170	160	8-Φ18
WDG32-9-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-13-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-20-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-27-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-33-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-40-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-46-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-53-2	1800×1900×1500	910×1535×1175	550×300×1050	510×650	240	22	490×210	350	210	8-Φ18
WDG32-60-2	1800×1900×1500	910×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-67-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-74-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-81-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-88-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG32-95-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-102-2	1800×1900×1500	925×1535×1175	550×350×1050	510×650	240	22	490×260	350	210	8-Φ18
WDG32-109-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-117-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-124-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-131-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-138-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-146-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-153-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-160-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-167-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-174-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-181-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-189-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18
WDG32-196-2	1800×1900×1500	925×1535×1175	700×400×1250	510×650	240	22	490×260	350	210	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG42-16-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-20-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-32-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-41-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-52-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-61-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-73-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-81-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-93-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-101-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-113-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-122-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-134-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-142-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-154-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG42-16-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-20-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-32-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-41-2	1900×2100×1500	1042×1716×1535	550×300×1050	540×650	240	22	490×210	385	210	8-Φ18
WDG42-52-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-61-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-73-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-81-2	1900×2100×1500	1042×1716×1535	550×350×1050	540×650	240	22	490×260	385	210	8-Φ18
WDG42-93-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-101-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-113-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-122-2	1900×2100×1500	1042×1716×1535	700×400×1250	540×650	240	22	490×260	385	210	8-Φ18
WDG42-134-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-142-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18
WDG42-154-2	1900×2100×1500	1042×1716×1535	800×450×1500	540×650	240	22	740×360	385	210	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG65-46-2	2100×2400×1500	1170×1880×1635	550×350×1050	540×650	295	22	490×260	385	240	8-Φ22
WDG65-53-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-60-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-66-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-73-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-80-2	2100×2400×1500	1170×1880×1635	700×400×1250	540×650	295	22	490×260	385	240	8-Φ22
WDG65-88-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-95-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-102-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-110-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-117-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-124-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-132-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-139-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-146-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG65-154-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG65-161-2	2100×2400×1500	1170×1880×1635	800×450×1500	540×650	295	22	740×360	385	240	8-Φ22
WDG85-14-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-20-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-30-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-41-2	2100×2400×2000	1170×1880×1635	550×350×1050	540×650	355		490×260	385	295	8-Φ22
WDG85-52-2	2100×2400×2000	1170×1880×1635	700×400×1250	540×650	355		490×260	385	295	8-Φ22
WDG85-64-2	2100×2400×2000	1170×1880×1635	700×400×1250	540×650	355		490×260	385	295	8-Φ22
WDG85-75-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-86-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-98-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-110-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-122-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG85-134-2	2100×2400×2000	1170×1880×1635	800×450×1500	540×650	355		740×360	385	295	8-Φ22
WDG16-9-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18

型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG16-18-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-27-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-36-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-45-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-54-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-73-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-92-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-111-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-130-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-148-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-167-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG16-186-3	2000×1650×1300	965×1215×1000	550×300×1050	774×400	160	18	450×225	170	160	8-Φ18
WDG24-20-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-30-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-40-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG24-50-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-60-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-70-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-80-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-91-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-101-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-121-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-141-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-162-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG24-183-3	2000×1650×1300	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-22-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-34-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-46-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-58-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-70-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG32-82-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-94-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-118-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-141-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-166-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG32-189-3	2000×1900×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-10-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-23-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-35-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-47-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-58-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-70-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-82-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-94-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-118-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG40-142-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-166-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG40-202-3	2000×2100×1500	980×1305×1000	550×300×1050	774×400	160	18	450×225	170	180	8-Φ18
WDG64-9-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-13-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-20-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-27-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-33-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-40-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-46-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-53-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-60-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-67-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-74-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-81-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG64-88-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-95-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-102-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-109-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-117-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-124-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-131-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-138-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-146-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-153-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-160-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-167-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-174-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-181-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG64-189-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG64-196-3	2300×2400×1500	1192×1690×1500	550×300×1050	870×650	180	18	450×225	350	210	8-Φ18
WDG84-16-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-20-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-32-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-41-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-52-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-61-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-73-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-81-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-93-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-101-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-113-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-122-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-134-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-142-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG84-154-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-162-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-174-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-183-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-194-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-203-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-217-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-225-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-238-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-247-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG84-259-3	2500×2400×2000	1337×1868×1635	550×300×1050	930×650	210	18	450×225	385	240	8-Φ23
WDG130-13-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-20-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-26-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-33-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG130-40-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-46-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-53-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-60-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-66-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-73-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-80-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-88-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-95-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-102-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-110-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-117-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-124-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-132-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-139-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
型號	L×W×H	L1×W1×H1	L2×W2×H2	F1×E1	D1	d1	F2×E2	h	D2	n2-d2
WDG130-146-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-154-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385	240	8-Φ23
WDG130-161-3	2600×2400×2000	1670×2380×2135	550×300×1050	930×650	240	23	450×225	385
