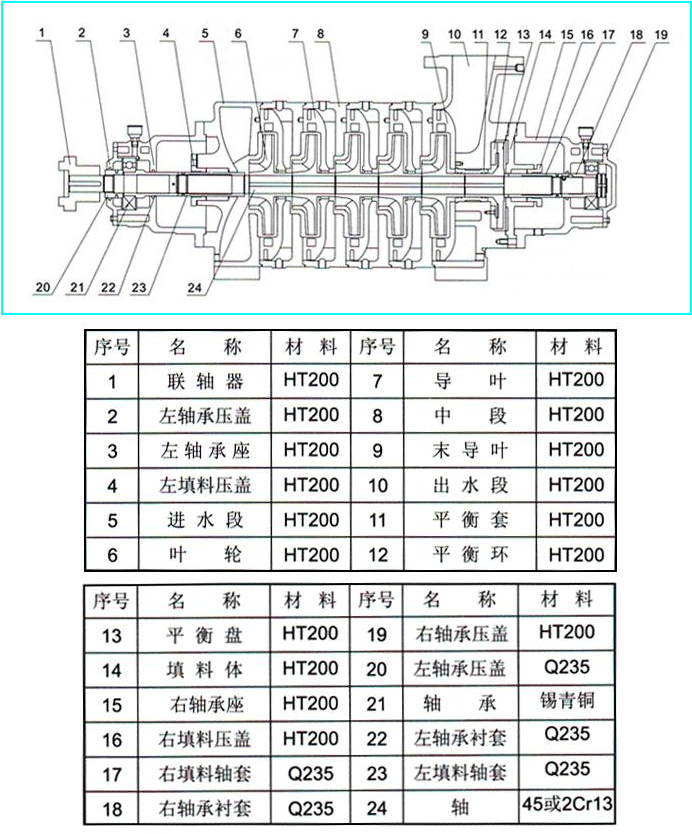

TSWA型臥式清水多級泵結構圖

時間：2013/2/22 來源：浙江香蕉视频网站江泵業有限公司

【TSWA型臥式清水多級泵】產品簡介：

TSWA型臥式清水多級泵係列臥式、單吸多級、分段式結構，是新開發生產的節能係列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似於水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

【TSWA型臥式清水多級泵】型號意義：

【TSWA型臥式清水多級泵】產品特點：

1、水力模型先進，效率高，性能範圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便於管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。

TSWA型泵為單吸多級節段式離心泵
TSWA型泵為單吸多級節段式離心泵，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等五種口徑，用戶可根據流量、揚程的需求選擇不同口徑、不同級數的泵得到滿足。泵的殼體由進水段、中段、導葉、出水段、尾蓋和軸承體部件等組成，均（jun1）為鑄鐵件。泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤和軸套等組成，轉子兩端支承在幹油潤滑的滾動軸承上。進水段、中段和出水段的結合麵用紙墊通過拉緊螺栓拉緊達到密封。為防止水讓兩端出軸泄漏，設有填料密封，同在軸上裝有橡膠擋水圈、0型橡膠密封圈，以防水進入軸承腔內。為防止中段和導葉磨損，設有葉輪密封環和導葉套等易損零件，當這些零件磨損到一定程度後，應予以更換。泵上電動機裝在公共底座上，通過彈性聯軸器傳動。

【TSWA型臥式清水多級泵】產品用途：

TSWA型臥式清水多級泵適用於工業和城市給排水、高層建築增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用於賓館、飯店娛樂場所的製冷、空調給水等。

【TSWA型臥式清水多級泵】技術參數：

流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度範圍：0-+80℃；
工作壓力：≤3.0Mpa。

【TSWA型臥式清水多級泵】使用條件：

1、TSWA型臥式清水多級泵適於輸送清水及物理化學性質類似於清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、TSWA型臥式清水多級泵介質溫度：-15℃~80℃；
3、TSWA型臥式清水多級泵工作壓力：係統壓力≤3.0MPa;（即：係統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、TSWA型臥式清水多級泵周圍環境溫度應低於40℃,相對濕度低於95%;
5、由於TSWA型臥式清水多級泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆粒或具強腐蝕性時，請在訂貨時說明，以便提供更為可靠之產品。

【TSWA型臥式清水多級泵】性能參數：

型號	級數	流量(m³/h)	揚程	轉速(r/min)	電機功率
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

【TSWA型臥式清水多級泵】故障與排除：

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的汙物，增加泵轉速。
4、流量低於設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，並發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋鬆緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
