2SK型水環式真空泵的工作原理及指示圖
時間：2013/2/21 來源：浙江香蕉视频网站江泵業有限公司
|
一、2SK型水環式真空泵概述： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、2SK型水環式真空泵的型號意義：  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、2SK型水環式真空泵的性能參數表： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：1、表中所列2SK型水環式真空泵性能指標及性能曲線指下列規定條件下的性能指標： ① 大氣壓力為0.1013MPa（760mmHg） ② 進水溫度15℃ ③ 吸入空氣溫度20℃ ④空氣相對溫度70% 2、供水量為吸入壓力－0.05MPa（－400mmHg）時的數值，極限真空時可大於此值。 3、性能允差±10% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
五、2SK型水環式真空泵的工作原理及指示圖： 2SK型水環式真空泵工作原理如圖一所示，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK型水環式真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部內表麵與葉輪輪轂相接觸，當葉輪沿順時針方向轉動時，在前半轉的過程中，水環內表麵逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；後半轉的過程中，水環內表麵逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大於外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 圖一：2SK型水環式真空泵工作原理指示圖 1.排氣管 2.出氣孔 3.泵體 4.進氣管 5.葉輪 6.水環 7.吸氣孔 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
六、2SK型水環式真空泵的結構說明： ①抽氣量1.5m3/min以上2SK水環真空泵的結構如圖二所示，長短兩葉輪17和16用鍵固定在軸2上，兩葉輪中間用軸套20定位，並用園螺母鎖緊，這就構成了整個轉子部分，並且偏心地安裝在泵體內，支承在兩個單列向心球軸承上，轉予部分用聯軸器18與電機軸相聯，使之與電機一起以同樣轉速轉動，長葉輪17、長泵體9和吸入部分組成高真空級，短泵體5、短葉輪16和排出部分組成低真空級，高真空級的排氣口和低真空級的吸入口用連通管聯接（2SK-1.5無此連通管）成為雙級串聯，兩級之間用中間壁（A）7和中間壁（B）6隔開，中間壁（A）上有排氣孔，中間壁（B）上有吸氣口。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

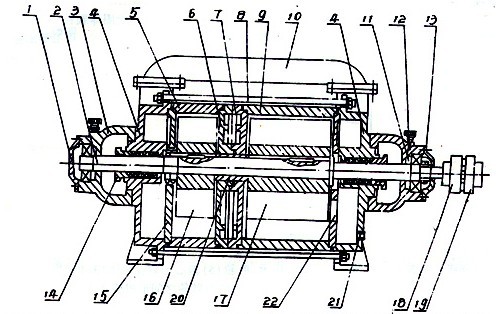

 圖二：抽氣量1.5m3/min（2SK—1.5）以上兩級水環泵結構圖 1、後軸承壓蓋 2、軸 3、軸承架 4、前後端蓋 5、短泵體 6、中間壁（B） 7、中間壁（A） 8、拉緊螺栓 9、長泵體 10、連通管 11、調整墊 12、油杯 13、前軸承壓蓋 14、填料壓蓋 15、後蓋園盤 16、短葉輪 17、長葉輪 18、泵聯軸器 19、電機聯軸器 20、軸套 21、進水孔 22、前蓋園盤 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

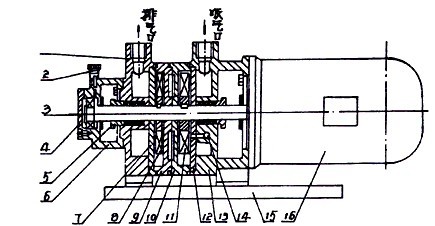

②2SK-0.4、2SK-0.8兩級水環真空泵結構如圖三所示，其高低真空級結構與圖二所示泵基本相同（無連通管）。采用特製加長軸電機，長、短葉輪用鍵固定於軸上，但可做軸向浮動，偏心地置於長短泵體內。 2SK水環真空泵兩端的密封采用油浸石棉盤根或機械密封。 高真空級的一端有進水孔，補充水由此進入高真空級的長泵體內，低真空級的補充水是由高真空級排出的。（2SK-12、2SK-20、 2SK-30低真空級的補充水也從供水管供入一部分，但要通過閥來調節其量的大小）。高、低真空級是由拉緊螺栓而牢固地連接在一起。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
