GC型臥式多級鍋爐給水泵外形尺寸及安裝尺寸圖
時間：2012/7/24 來源：浙江香蕉视频网站江泵業有限公司
【GC型臥式多級鍋爐給水泵】外形尺寸：
1.5GC、2GC、2.5GC外形尺寸圖
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N | |
|
1.5GC-5 |
2 |
576 |
227.5 |
166 |
247.5 |
120 |
50 |
248 |
122.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|
3 |
626 |
227.5 |
210 |
247.5 |
170 |
50 |
248 |
172.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
4 |
676 |
227.5 |
260 |
247.5 |
220 |
50 |
248 |
222.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
5 |
726 |
227.5 |
310 |
247.5 |
270 |
50 |
248 |
272.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
6 |
776 |
227.5 |
360 |
247.5 |
320 |
50 |
248 |
322.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
7 |
826 |
227.5 |
410 |
247.5 |
370 |
50 |
248 |
372.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
8 |
876 |
227.5 |
460 |
247.5 |
420 |
50 |
248 |
422.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
9 |
926 |
227.5 |
510 |
247.5 |
470 |
50 |
248 |
472.5 |
135 |
150 |
165 |
220 |
175 |
50 | |
|
| |||||||||||||||
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N | |
|
1.5GC-5 |
2 |
740 |
290 |
210 |
315 |
160 |
70 |
325 |
160 |
180 |
220 |
210 |
320 |
270 |
75 |
|
3 |
800 |
290 |
270 |
315 |
220 |
70 |
325 |
220 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
4 |
860 |
290 |
330 |
315 |
280 |
70 |
325 |
280 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
5 |
920 |
290 |
390 |
315 |
340 |
70 |
325 |
340 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
6 |
980 |
290 |
450 |
315 |
400 |
70 |
325 |
400 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
7 |
1040 |
290 |
510 |
315 |
460 |
70 |
325 |
460 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
8 |
1100 |
290 |
570 |
315 |
520 |
70 |
325 |
520 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
9 |
1160 |
290 |
630 |
315 |
580 |
70 |
325 |
580 |
180 |
220 |
210 |
320 |
270 |
75 | |
|
|
型號 尺寸 |

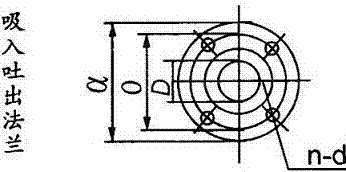

吸入吐出法蘭尺寸 | |||
|
D |
O |
a |
n-d | ||
|
1.5GC |
40 |
110 |
145 |
4-Φ18 | |
|
2GC |
50 |
125 |
160 |
4-Φ18 | |
|
2.5GC |
65 |
145 |
180 |
8-Φ18 | |
2.5GC-3.5、4GC外型尺寸圖
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N | |
|
4GC |
2 |
879 |
320 |
320 |
355 |
250 |
85 |
385 |
190 |
215 |
285 |
240 |
420 |
340 |
85 |
|
3 |
945 |
320 |
395 |
355 |
325 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 | |
|
4 |
1020 |
320 |
470 |
355 |
400 |
85 |
385 |
340 |
215 |
285 |
240 |
420 |
340 |
85 | |
|
5 |
1095 |
320 |
545 |
355 |
475 |
85 |
385 |
415 |
215 |
285 |
240 |
420 |
340 |
85 | |
|
6 |
1170 |
320 |
620 |
355 |
550 |
85 |
385 |
490 |
215 |
285 |
240 |
420 |
340 |
85 | |
|
7 |
1245 |
320 |
695 |
355 |
625 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 | |
|
|
型號 尺寸 |
吸入吐出法蘭尺寸 | |||
|
D |
O |
a |
n-d | ||
|
4GC |
100 |
190 |
230 |
8-Φ23 | |
.jpg)
【GC型臥式多級鍋爐給水泵】安裝尺寸圖：
|
尺寸 級別 泵型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 | |
|
1.5GC-5 |
2 3 4 5 6 7 8 9 |
976 1046 1171 1221 1271 1321 1496 1546 |
750 818 917 966 1016 1058 1232 1280 |
520 552 615 641 666 685 800 825 |
307 332 356 382 407 433 458 483 |
123 133 136 135 135 133 168 168 |
187 200 236 236 236 236 277 277 |
207 214 253 253 253 253 337 337 |
249 249 249 249 249 249 249 249 |
122.5 172.5 222.2 272.5 322.5 372.5 422.5 472.5 |
345 357 357 357 357 357 390 390 |
340 360 390 390 390 390 465 465 |
95 95 75 75 75 75 80 80 |
100 112 132 132 132 132 160 160 |
105 115 135 135 135 135 165 165 |
180 190 210 210 210 210 255 255 |
315 345 365 365 365 365 325 325 |
315 345 365 365 365 365 410 410 |
Y100L-2 Y112M-2 Y132S1-2 Y132S2-2 Y132S2-2 Y132S2-2 Y160M1-2 Y160M1-2 |
|
2GC-5 |
2 3 4 5 6 7 8 9 |
1235 1420 1480 1540 1645 1730 1895 1955 |
321 1130 1194 1254 1355 1366 1561 1623 |
660 768 797 827 880 885 991 1021 |
402 426 456 486 516 546 576 606 |
136 182 187 187 205 211 240 240 |
236 277 277 277 300 318.5 379.5 379.5 |
253 337 337 337 359 365.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 48 485 485 505 515 |
448 490 490 490 490 515 560 570 |
133 105 105 105 105 85 85 95 |
132 160 160 160 160 180 200 200 |
135 165 165 165 165 165 180 200 |
210 255 255 255 255 285 310 310 |
430 435 435 435 435 450 450 450 |
430 435 435 435 435 453 510 520 |
Y132S2-2 Y160M1-2 Y160M2-2 Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L1-2 |
|
尺寸 級數 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 | |
|
2.5GC-6 |
2 3 4 5 6 7 8 9 |
1235 1420 1525 1610 1670 1835 1895 1995 |
921 1134 1239 1306 1366 1500 1560 1620 |
660 767 819 855 885 960 990 1020 |
402 426 456 486 516 546 576 606 |
136 187 210 211 211 240 240 240 |
236 277 300 318.5 318.5 379.5 379.5 379.5 |
253 337 359 365.5 365,5 409.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 845 485 505 505 505 |
448 490 490 490 490 515 560 570 |
133 105 105 85 85 85 85 85 |
132 160 160 180 180 200 200 200 |
135 165 165 180 180 200 200 200 |
210 255 255 285 285 310 310 310 |
430 435 435 450 450 450 450 450 |
430 435 435 450 450 505 505 505 |
Y132S2-2 Y160M2-2 Y160L-2 Y180M-2 Y180M-2 Y200L1-2 Y200L1-2 Y200L2-2 |
|
4GC-8 |
2 3 4 5 6 7 |
1545 1725 1840 2030 2105 2250 |
1246 1399 1510 1681 1755 1902 |
837 618 975 1080 1117 1186 |
480 517 555 592 629 667 |
211 235 250 274 274 311 |
318.5 379.5 400.5 447.5 447.5 486 |
351.5 395.5 414.5& 482.5 482.5 514 |
385 385 385 385 385 385 |
190 265 340 415 490 565 |
600 620 635 660 660 680 |
565 610 655 700 700 755 |
135 135 125 125 125 115 |
180 200 225 250 250 280 |
180 200 225 250 250 280 |
285 310 345 385 385 410 |
485 550 560 600 600 670 |
545 550 560 600 600 558 |
Y180M-2 Y200L1-2 Y225M-2 Y250M-2 Y250M-2 Y280S-2 |
【GC型臥式多級鍋爐給水泵】裝卸、起動、運轉和停止：
1、裝卸順序
1) 將密封環〈9〉緊裝在進水段（8〉上。
2) 將裝好軸套甲〈5〉和鍵的軸〈9〉穿過進水段〈8〉並推入葉輪（10），並在中段上輔一張紙墊，裝上中段（11），再推入第二個葉輪，重複以上步驟將所有的葉輪及中段裝完。
3) 將平衡環（14〉，裝在出水段〔13〉上。
4) 將出水段〈13〉裝到中段上，然後用拉緊螺栓〈18〉將進水段、中段和出水段緊固在一起。
5) 裝上平衡盤〈15 〉及軸套乙〈17 〉。
6) 將紙墊裝在尾蓋上，將尾蓋裝到出水段上，並將填料及填料環（7），填料壓蓋（6)順次裝入進水段和尾蓋的填料室。
7) 將軸承體〈4〉分別裝到進水段和尾蓋之上，並用螺栓緊固。
8) 裝入滾珠軸承〈3 〉，並分別以軸套螺母〈1 〉與園螺母〈20 〉緊固。
9) 在軸承體內裝入適量的黃油，並將紙墊套在軸承蓋（2 〉上，將軸承蓋裝到軸承體上以螺釘緊固。
10) 裝上回水管，聯軸器部件及所有的四方螺塞。
11) 拆卸按上述步驟相反進行。
安裝：
安裝前的準備工作：
1）檢查水泵和電機；
2）準備工具及起重機械；
3）檢查機器的基礎；
2、安裝順序
1) 整套水泵運到現場，附帶底座者已裝好電動機。找平底座時，可不必卸下水泵和電機。
2) 將底座放在地基上，在地腳螺釘附近墊楔形鐵塊，將底座墊高約20-40毫米準備找平後填充水泥之用。
3) 用水平儀檢查底座的水平底，找平後搬緊地腳螺母，用水泥將填充底座。
4) 經3-4天水泥幹固後，再檢查一下水平度。
5) 將底座的支持平麵，水泵腳及電機腳的平麵上的汙物清洗除淨，並把電機和水泵放在底座上。
6) 調整泵軸水平。找平後，適當上緊螺母，以防走動，於調節完畢後再安裝電動機、在不合水平處墊以鐵板，泵和聯軸器之間留有一定間隙。
7) 把水平尺放在聯軸器上，檢查水泵軸心線與電機軸心線是否重合，若不重合，在電機和泵的腳下墊以薄鐵片，使兩個聯軸器外園與平尺相平，然後取出墊的幾片薄鐵片， 在經過刨製的整塊墊板來代替鐵片，並重新檢查安裝情況。
為了檢查安裝的精度。在幾個相反位置上用塞尺，測量兩聯軸器平麵的間隙，聯軸器平麵一周上大和小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
3、起動及停止：
1.將軸上及其它塗油件上所塗的油除淨。
2.用汽油清洗軸承和軸室，用棉紗擦淨。
3.在軸承體內加入鈣基黃油。
4.試驗起動。開動電機，檢查電機旋轉方向，嚴禁水泵反轉而使軸套螺母鬆開。
5.往泵內注水或用真空泵引水。
6.關閉吐出管上的閥及壓力計旋塞。
7.上述過程完畢後，啟動電機，打開壓力計旋塞。
8.當水泵以正常轉數運轉時，壓力計顯示適當壓力，然後打開真空表旋塞並逐漸打開排水管路上的閘閥直到需要的壓力為止。
9.當停止水泵時，要慢慢地關閉排水管路上的閘閥，關閉真空表旋塞。並停止電機，然後關閉壓力表旋塞。
10.長期停止使用水泵時，水泵應拆卸開，將泵另件的水擦幹，並在滑動麵上塗以防鏽油妥善保存。
運轉：
1.注意水泵軸承溫度，不得超過外界溫度35℃。其極限溫度不得大於75℃。
2.水泵在運轉時，時常注意加油。
3.填料室內正常漏水程度，以每分鍾10-20滴為準，應隨時調整填料壓蓋壓緊程度。
4.定期檢查聯軸器，注意檢查電機軸承溫升。
5.運轉過程中，如發生噪音或異常的聲音時，應立即停車檢查其原因。
【GC型臥式多級鍋爐給水泵】故障原因及排除方法：
|
故 障 |
原 因 |
解決方法 |
|
1、水泵不吸水，壓力表及真空表的指針劇烈跳動。 |
注入水泵的水不夠，水管與儀表漏水。 |
再往泵內注入，擰緊堵塞漏氣處。 |
|
2、水泵不吸水，真空表表示高度真空。 |
底閥沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。 |
校正或更改底閥情況。或更改吸水管，降低吸水高度。 |
|
3、壓力表有壓力，然而水泵仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠。 |
檢查或縮短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸的轉數。 |
|
4、流量低於設計要求。 |
水泵堵塞。密封環磨損過多。轉數不足。 |
清洗水泵及管子，更換密封環。增加水泵軸的轉數。 |
|
5、水泵消耗的功率過大。 |
填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。 |
放鬆填料壓蓋。更換葉輪。增加出水管阻力來降低流量。 |
|
6、水泵內部聲音反常水泵不上水。 |
流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。 |
增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。 |
|
7、水泵震動。 |
泵軸與電機不在同一中心線上， 或泵軸承彎曲。 |
把水泵和電機的軸中心線對準。 |
|
8、軸承過熱。 |
沒有油，水泵與電機軸不在同一中心線上。 |
加油。把軸中心線對準，檢查或清洗軸承體。 |
