GC型多級鍋爐給水泵結構圖及性能參數
時間:2012/7/24 來源:浙江香蕉视频网站江泵業有限公司

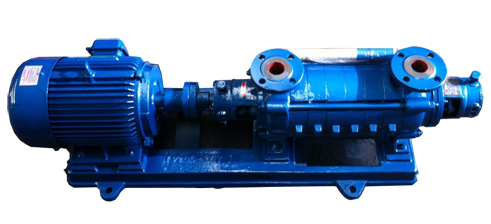

【GC型臥式多級鍋爐給水泵】產品簡介:
GC型泵係臥式、單吸多級、分段式離心泵。具有效率高、性能範圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似於水的其它液體之用。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

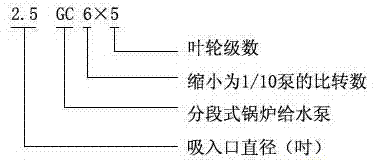

【GC型臥式多級鍋爐給水泵】型號意義:
【GC型臥式多級鍋爐給水泵】技術參數:
流量:5-55m3/h;
揚程:46-301m;
功率:3-75KW;
轉速:2950r/min;
口徑:φ40-φ100;
溫度範圍:≤80℃;
工作壓力:≤2.7Mpa.
【GC型臥式多級鍋爐給水泵】產品特點:
1、水力模型先進,效率高,性能範圍廣。
2、泵運行平穩,噪音低。
3、軸封采用軟填料密封,安全可靠、結構簡單,維修方便快捷。
【GC型臥式多級鍋爐給水泵】適用範圍:
GC型臥式多級鍋爐給水泵適用於工業和城市給排水、高層建築增壓供水,園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等,尤其適用於小型鍋爐給水。

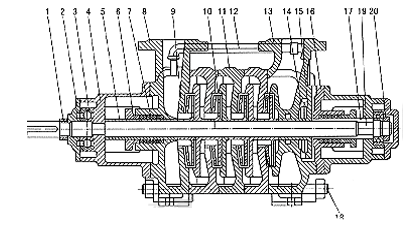

【GC型臥式多級鍋爐給水泵】結構圖:
|
1 |
軸套螺母 |
2 |
軸承蓋 |
3 |
軸承 |
4 |
軸承體 | |
5 |
軸承甲 |
6 |
填料壓蓋 | |
7 |
填料環 |
8 |
進水段 | |
9 |
密封環 |
10 |
葉輪 | |
11 |
中段 |
12 |
回水管 | |
13 |
出水段 |
14 |
科衡環 | |
15 |
平衡盤 |
16 |
尾蓋 | |
17 |
軸套乙 |
18 |
拉緊螺栓 | |
19 |
軸 |
20 |
園螺母 |
【GC型臥式多級鍋爐給水泵】結構說明:
1.GC型水泵為多級分段式,1.5GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否,對性能影響很大, 尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有偏差即將使水泵的流量減少,揚程降低,效率差,故在檢修後裝配時務必注意,若有偏差必須調整。
2.GC型多級離心泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、,衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵製成,共同形成泵的工作室。
3.葉輪為鑄鐵製成,內有葉片,液體沿軸向單側進入,由於葉輪前後受壓不等,必須存在軸向力,此軸向力由平衡盤來承擔,葉輪製造時經靜平衡試驗。
4.軸為優質碳素鋼製成,中間裝有葉輪,用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件,與電機直接聯接。從轉動方向看時,泵軸為順時針方向旋轉。
5.密封環為鑄鉄製成,防止水泵中高壓水漏回進水部分,分別固定在進水段與中段之中,為易損件,磨損後可用備件更換。
6.平衡環為鑄鐵製成,固定在出水段上,它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵製成,裝在軸上,位於出7&段與尾蓋之間,平衡軸向力。軸套為鑄鐵製成,位於兩填料室處,作固定葉輪和保護泵軸之用。為易損件,磨損後可用備件更換。
7.軸承是用單列向心球軸承,采用鈣基黃油潤滑。填料起密封作用,防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室,填料壓蓋,填料環及填料等組成,少量高壓水流入填料室中起水封作用。填料的鬆緊程度必須適當,不可壓的太緊,也不可太鬆,以液體能一滴一滴地滲出為準。如果填料太緊,軸套容易發熱同時耗費功率。填料太鬆,由於液體流失要降低水泵效率。
【GC型臥式多級鍋爐給水泵】性能參數:
型號 |
流量 |
揚程 |
轉速 |
效率 |
功率(KW) | |
軸功率 |
電機功率 | |||||
1.5GC-5×2 |
6 |
46 |
2950 |
38 |
2 |
3 |
1.5GC-5×3 |
6 |
69 |
2950 |
38 |
3 |
4 |
1.5GC-5×4 |
6 |
92 |
2950 |
38 |
4 |
5.5 |
1.5GC-5×5 |
6 |
115 |
2950 |
38 |
5 |
7.5 |
1.5GC-5×6 |
6 |
138 |
2950 |
38 |
6 |
7.5 |
1.5GC-5×7 |
6 |
161 |
2950 |
38 |
7 |
7.5 |
1.5GC-5×8 |
6 |
184 |
2950 |
38 |
8 |
11 |
1.5GC-5×9 |
6 |
207 |
2950 |
38 |
9 |
11 |
2GC-5×2 |
10 |
64 |
2950 |
39.6 |
4.4 |
7.5 |
2GC-5×3 |
10 |
96 |
2950 |
39.6 |
6.6 |
11.0 |
2GC-5×4 |
10 |
128 |
2950 |
39.6 |
8.8 |
15.0 |
2GC-5×5 |
10 |
160 |
2950 |
39.6 |
11.0 |
15.0 |
2GC-5×6 |
10 |
192 |
2950 |
39.6 |
13.2 |
18.5 |
2GC-5×7 |
10 |
224 |
2950 |
39.6 |
15.4 |
22.0 |
2GC-5×8 |
10 |
256 |
2950 |
39.6 |
17.6 |
30.0 |
2GC-5×9 |
10 |
288 |
2950 |
39.6 |
19.8 |
30.0 |
2.5GC-6×2 |
15 |
62 |
2950 |
43.7 |
5.8 |
11.0 |
20 |
54 |
2950 |
47.4 |
6.2 |
11.0 | |
2.5GC-6×3 |
15 |
93 |
2950 |
43.7 |
8.7 |
15.0 |
20 |
81 |
2950 |
47.4 |
9.3 |
15.0 | |
2.5GC-6×4 |
15 |
124 |
2950 |
43.7 |
11.6 |
22.0 |
20 |
108 |
2950 |
47.4 |
12.4 |
22.0 | |
2.5GC-6×5 |
15 |
155 |
2950 |
43.7 |
14.5 |
22.0 |
20 |
135 |
2950 |
47.4 |
15.5 |
22.0 | |
2.5GC-6×6 |
15 |
186 |
2950 |
43.7 |
17.4 |
30.0 |
20 |
162 |
2950 |
47.4 |
18.6 |
30.0 | |
2.5GC-6×7 |
15 |
217 |
2950 |
43.7 |
20.2 |
30.0 |
20 |
189 |
2950 |
47.4 |
21.7 |
30.0 | |
2.5GC-6×8 |
15 |
248 |
2950 |
43.7 |
23.2 |
37.0 |
20 |
216 |
2950 |
47.4 |
24.8 |
37.0 | |
2.5GC-6×9 |
15 |
279 |
2950 |
43.7 |
26.1 |
22 |
20 |
243 |
2950 |
47.4 |
27.9 |
22 | |
4GC-8×2 |
30 |
86 |
2950 |
51 |
13.8 |
30 |
45 |
82 |
2950 |
60 |
16.8 |
30 | |
55 |
76 |
2950 |
62.5 |
18.1 |
30 | |
4GC-8×3 |
30 |
129 |
2950 |
51 |
20.7 |
37 |
45 |
123 |
2950 |
60 |
25.2 |
37 | |
55 |
114 |
2950 |
62.5 |
27.2 |
37 | |
4GC-8×4 |
30 |
172 |
2950 |
51 |
27.6 |
55 |
45 |
164 |
2950 |
60 |
27.6 |
55 | |
55 |
152 |
2950 |
62.5 |
36.2 |
55 | |
4GC-8×5 |
30 |
215 |
2950 |
51 |
34.5 |
55 |
45 |
205 |
2950 |
60 |
42.0 |
55 | |
55 |
190 |
2950 |
62.5 |
45.3 |
55 | |
4GC-8×6 |
30 |
258 |
2950 |
51 |
41.4 |
75 |
45 |
246 |
2950 |
60 |
50.4 |
75 | |
55 |
228 |
2950 |
62.5 |
54.1 |
75 | |
4GC-8×7 |
30 |
301 |
2950 |
51 |
48.2 |
75 |
45 |
287 |
2950 |
60 |
58.8 |
75 | |
55 |
266 |
2950 |
62.5 |
63.4 |
75 | |
4GC-8×8 |
30 |
344 |
2950 |
51 |
55.0 |
100 |
45 |
328 |
2950 |
60 |
67.0 |
100 | |
55 |
304 |
2950 |
62.5 |
73.0 |
100 | |
4GC-8×9 |
30 |
387 |
2950 |
51 |
62.0 |
100 |
45 |
369 |
2950 |
60 |
75.5 |
100 | |
55 |
342 |
2950 |
62.5 |
82.0 |
100 | |
4GC-8×10 |
30 |
430 |
2950 |
51 |
69.0 |
- |
45 |
410 |
2950 |
60 |
84.0 |
- | |
55 |
380 |
2950 |
62.5 |
91.0 |
- |
