單端麵機械密封和雙端麵機械密封區別
時間:2012/4/19 來源:浙江揚子江泵業有限公司
由一對密封端麵組成的為單端麵密封(見圖29.7-7a),由二對密封端麵組成的為雙端麵密封(見圖29.7-7bc)。單端麵密封結構簡單,製造、安裝容易,一般於介質本身潤滑性好和允許微量泄漏的條件,是常用的密封型式,當介質有毒、易燃、易爆以及對泄漏量有嚴格要求時,不宜使用。
雙端麵密封有軸向雙端麵密封和徑向雙端麵密封。沿徑向布置的雙端麵密封結構較軸向雙端麵密封緊湊。雙端麵密封適用於介質本身潤滑性差、有毒、易燃、易爆、易揮發、含磨粒及氣體等。
軸向雙端麵密封有麵對麵或背靠背布置的結構,工作時需在兩對端麵間引入高於介質壓力0.05~0.15MPa的封液以改善端麵間的潤滑及冷卻條件,並把介質與外界隔離,有可能實現介質“零泄漏”。

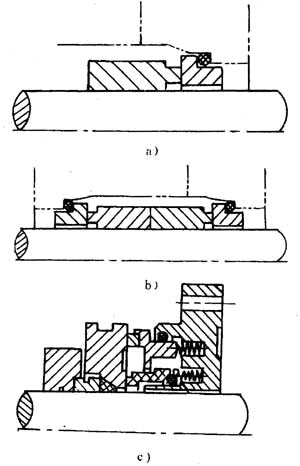

圖29.7-7單端麵式和雙端麵式機械密封
a)單端麵式;b)軸向雙端麵式;c)徑向雙端麵密封
