如何分析離心泵性能曲線型譜圖
時間：2012/2/25 來源：浙江香蕉视频网站江泵業有限公司
離心泵性能曲線圖,離心泵曲線圖
離心泵性能曲線圖上每個點對應一個工況，離心水泵在高效率點工作是理想的，但這一要求並不現實，一般是規定一個工作範圍，如圖2 4中的曲線1巾的AB段，在此範圍內泵運行的效率下降不大。通過改變轉速或切割葉輪也叫擴大泵的運行機製範圍，曲線2即是改變轉速或切割葉輪前後的特性曲絨．曲線3、4是改變轉速速的相似拋物線或是切割外徑的切割線(拋物線)。方塊ABCD稱為泵擴大r的工作範圍，泵町以在此範同的任·點工作，而且效率下降多不會超過5%～8%。把許多泵的工作範圍畫在一張坐標圖中．稱為型譜。為了使圖形協調．高揚程和大流量時的工作範圍不致過大(因高揚程大流量的工作範圍相對變大)，通常采用對數坐標表示。一般每種係列泵有一個型譜。
圖2—4泵的工作範圍
係列型譜方麵供用戶選型，另一方麵可用於指導開發新產品的方向。每種係列
好用幾種比轉速的水力模型，泵的口徑按一定的流量問隔比變化，l司-口徑的泵的揚程也

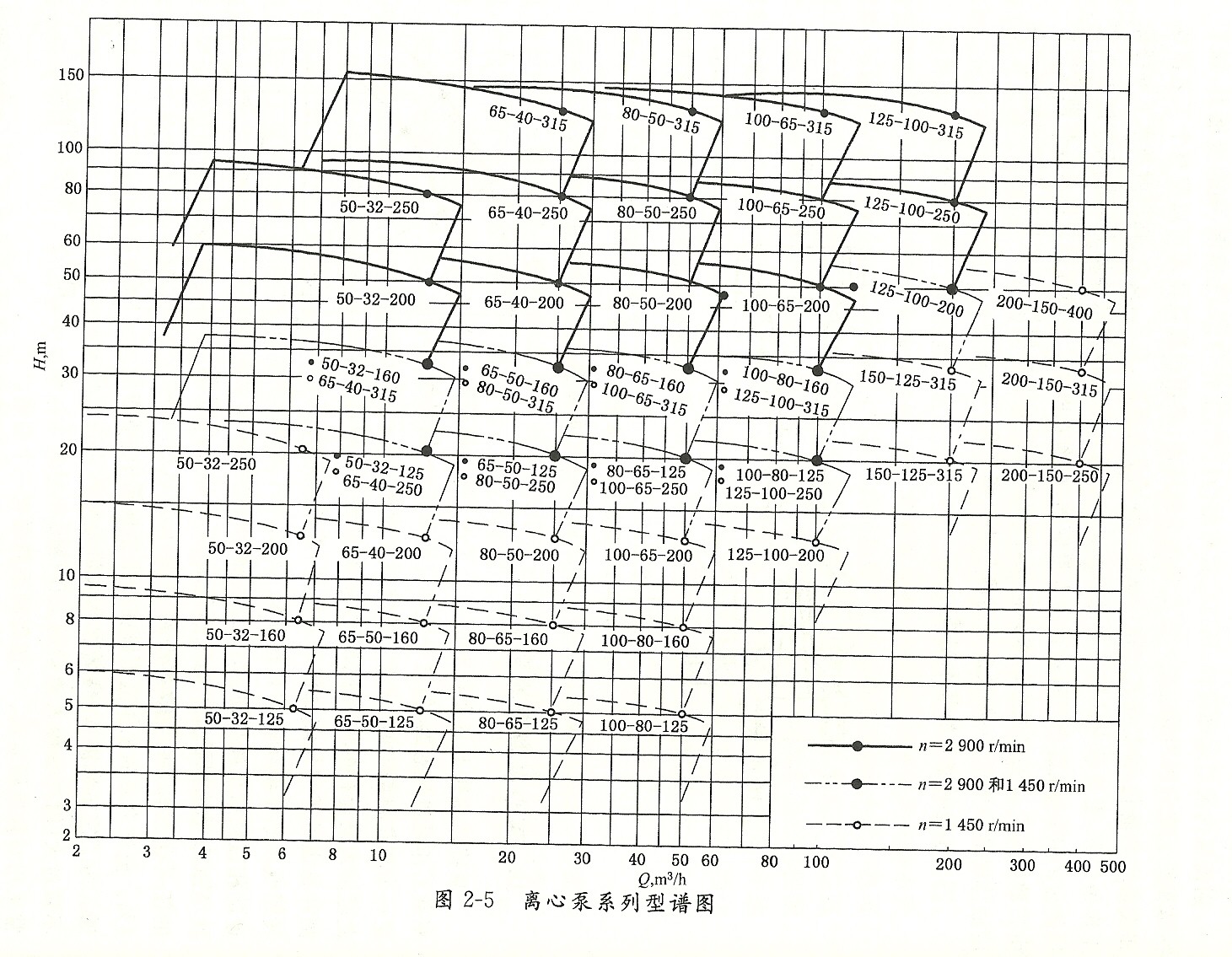

按一定的問隔比變化。圖2 5是某型離心泵的係列型譜圖。
