2X旋片真空泵安裝方法

時間：2012/2/20 來源：浙江香蕉视频网站江泵業有限公司

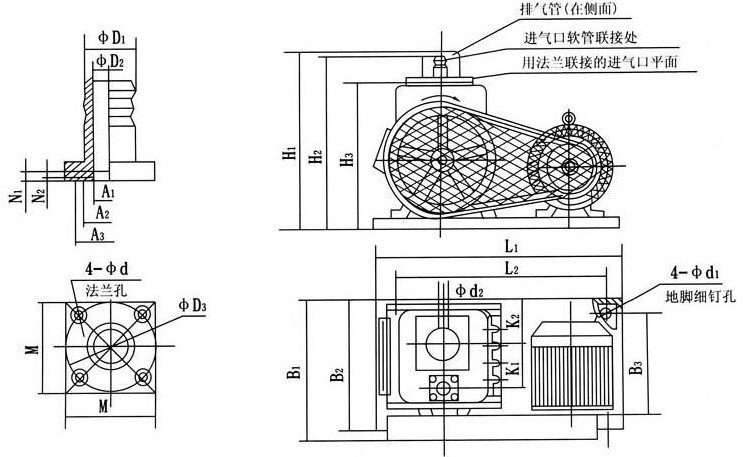

一、2X型旋片式真空泵安裝尺寸：

代號型號	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

二、2X型旋片式真空泵安裝方法：

1、拆箱後小心取出旋片真空泵體、備附件及說明書並保管好作日後備用。除去填充物，擦淨泵的表麵灰塵、垢。按裝箱單清點數目。

2、旋片真空泵安裝在環境清潔、通氣良好，光線充足符合第4條要求的室內。根據使用情況泵應安裝在有一定寬裕的場地，以便於操作維護。旋片真空泵的外形尺寸見。可以放置在堅實平坦的地麵上，不需特別的地基，如需固定可另加螺釘與基礎固牢，地腳螺釘尺寸見。旋片真空泵如靠近精密儀表使用時，應考慮增加防震裝置。

3、將被抽容器用真空軟管或法蘭與旋片真空泵相聯結，如用法蘭聯接時，法蘭上應有橡膠圈槽，形式及尺寸見上圖聯接被抽容器的管徑不應小於泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體量應與泵的抽速相適應。在泵與被抽容器之間建議裝上一個真空閥，以便控製氣體流量。對於泵並建議裝上一個放氣閥（或電磁閥）以便停車時對泵放氣,能防止返油以及容易起動。

4、按照電機標牌所示電壓和接線方式接上電源，並建議采用保險裝置以免超載，判明電機旋轉方向，應與旋片真空泵上箭頭方向一致。取下排氣塞裝上排氣罩，或將排所嘴上的套子取下。旋片真空泵需冷卻者接上水源。

5、如必須使2X型旋片式真空泵抽除有毒的及腐蝕黑色金屬的氣體、對真空油起化學變化的氣體、及超過常溫和有塵埃的氣體時，應在進氣管道上加裝中和、冷卻、過濾等有關裝置配合使用，否則將影響旋片真空泵使用性能和壽命。抽除對人體有害的氣體時，應安上相應的管道，將排出氣體引至室外遠離工區進行處理。

注：安裝時應小心，防止鐵屑、汙物、塵埃等落入旋片真空泵內
