不鏽鋼316L氣動隔膜泵QBY-100性能參數

時間：2012/2/17 來源：浙江香蕉视频网站江泵業有限公司

一、不鏽鋼316L氣動隔膜泵QBY-100概述

不鏽鋼氣動隔膜泵是香蕉视频网站江泵業有限公司研發生產的新型隔膜泵，又稱QBY3不鏽鋼氣動隔膜泵具有使用壽命長、壓力足、噪音低、做工精細、不會停頓等優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

二、不鏽鋼316L氣動隔膜泵QBY-100特點

1、不需灌引水，吸程高達7米，揚程達60米，出口壓力≧6bar

2、流動寬敞，通過性能好，允許通過大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；

3、不鏽鋼氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7bar之間）

4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境汙染和危害人身安全；

5、不必用電，在易燃、易爆場所使用安全可靠

6、不鏽鋼氣動隔膜泵可以浸沒在介質中工作

7、使用方便、工作可靠、開停隻需簡單地打開和關閉氣體閥門，即使由於意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢複正常後，又能自動啟動運行；

8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯杆等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；

9、可輸送較粘的液體（粘度在1萬厘泊以下）；

10、不鏽鋼氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；

三、不鏽鋼316L氣動隔膜泵QBY-100性能參數

名稱	型號	流量（m3/h）	揚程	吸程	大允許通過顆粒φ（mm）	大供氣壓力（kgf/cm2）	空氣消耗量（m³/min）	重量（KG）	材質
氣動隔膜泵	QBY3-10	0.8	0-50	5	1	2-7	0.3	12	316L
	QBY3-15	1	0-50	5	1	2-7	0.3	12
	QBY3-25	2.4	0-50	7	2.5	2-7	0.6	34
	QBY3-40	8	0-50	7	4.5	2-7	0.6	41
	QBY3-50	12	0-50	7	8	2-7	0.9	85
	QBY3-65	16	0-50	7	8	2-7	0.9	95
	QBY3-80	24	0-50	7	10	2-7	1.5	120
	QBY3-100	30	0-50	7	10	2-7	1.5	132

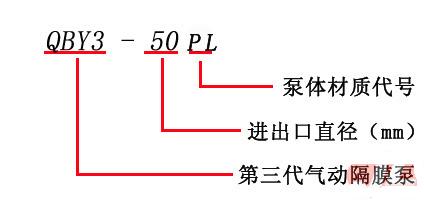

四、不鏽鋼316L氣動隔膜泵型號意義:

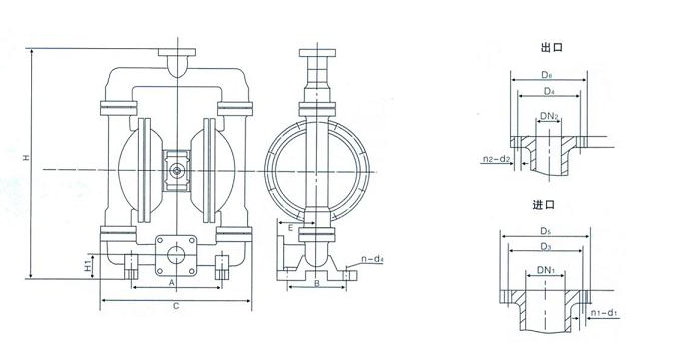

QBY氣動隔膜泵安裝尺寸:

型號	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	進氣口外徑	備注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	鑄鐵、不鏽鋼、鋁合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
