ZW型自吸泵結構圖
時間:2012/2/9 來源:浙江香蕉视频网站江泵業有限公司
ZW型自吸泵結構及工作原理
ZW係列自吸式無堵塞排汙泵,主要由泵體.葉輪、後蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。
泵的工作原理:泵體內設有儲液腔,並通過上方的回流孔和下方的循環孔與泵工作腔相通,構成泵的軸向回流外混式係統。泵停止工作後.泵內腔已儲有一定容積的液體。當泵起動?,泵內的儲液在葉輪的作用下,夾帶著空氣被向上出.液體通過氣液分離管的網格回流到工作腔,氣體被排出泵外,使泵內形成一定的真空度,達到自吸的作用。

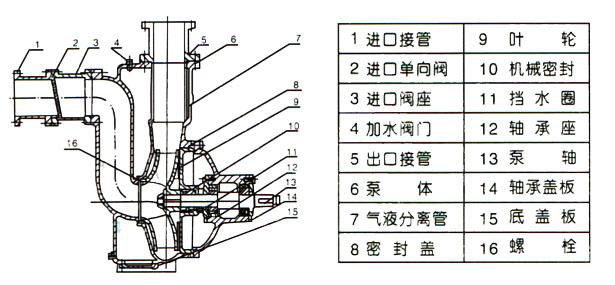

ZW型自吸式無堵塞排汙泵(結構圖)
ZW型自吸式無堵塞排汙泵(結構圖)
