一、WQK/QG型係列切割式潛水排汙泵產品概述

    WQK型切割式潛水排汙泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研製成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控製等特點。在排送固體顆粒和長纖維垃圾方麵，具有獨特效果。
WQK型切割式潛水排汙泵采用獨特葉輪結構和新型機機密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似於一截麵大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有較高的效率，葉輪經動靜平衡試驗，使泵在運行中無振動。

二、WQK/QG型係列切割式潛水排汙泵結構說明

    QW型無堵塞潛水排汙泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：

　　信號線1：配備全保水泵控製櫃，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
　　漏水探頭11：該元件裝在油室內，當機械密封損壞後，水進入油室，探頭可發出信號由控製係統對泵實施保護。
　　機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
　　葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
　　泵體15：與葉輪配用，使得泵具有高的效率。
　　密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以佳效率運行。

三、WQK/QG型係列切割潛水排汙泵型號意義

四、WQK/QG型係列切割式潛水排汙泵產品特點

     1.　采用大流道抗堵塞水力部件設計，大大提高汙物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
　　 2.　設計合理，配套電機合理，效率高，節能效果顯著。
　　 3.　機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。
　　 4.　泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。
　　 5.　泵油室內設有油水探頭，當水泵側機械密封損壞後，水進入油室，探頭發生信號，對泵實施保護。
　　 6.　可根據用戶需要配備全自動安全保護控製櫃，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。
　　 7.　雙導軌自動耦合安裝係統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出汙水坑。
　　 8.　浮球開關可根據所需的水位變化。自動控製泵的停啟，無需專人看管。
　　 9.　在使用揚程範圍內保證電機運行不過載。
　　 10.　根據使用場合電機可采用水套式外第三者循環冷卻係統，能保證電泵在無水（幹式）狀態下安全運行。
　　 11.　安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

五、WQK/QG型係列切割式潛水排汙泵產品用途

    1、工廠商業嚴重汙染廢水的排放。
    2、城市汙水處理廠排水係統。
    3、住宅區的汙水排水站。
    4、人防係統排水站。
    5、醫院、賓館的汙水排放。
    6、市政工程、建築工地。
    7、勘探、礦山配套附機。
    8、農村沼氣池農田灌溉。
    9、自來水廠的給水裝置。

六、WQK/QG型係列切割式潛水排汙泵使用條件

   1、介質溫度不超過60℃；介質重度為1~1.3kg/dm3。
   2、無內自流循環冷卻係統的泵，電機部分露出液麵不起過1/3。
   3、鑄鐵材質的使用範圍這PH5~9。
   4、1Cr18Ni9Ti不鏽鋼材質中便於是般腐蝕性介質。
   5、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品

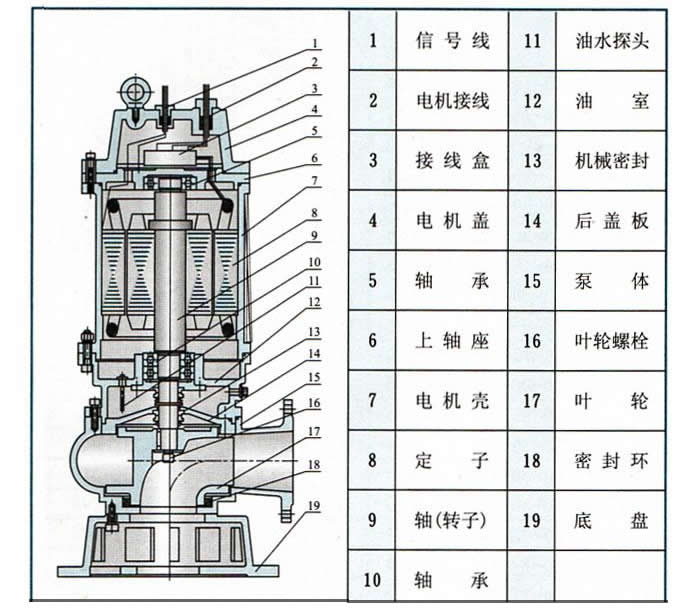

七、WQK/QG型係列切割式潛水排汙泵結構示意圖

八、WQK/QG型係列切割式潛水排汙泵故障與排除
