DBY-80-100擺線式(立式)不鏽鋼四氟電動隔膜泵
時間:2011/10/12 來源:浙江香蕉视频网站江泵業有限公司
一、產品概述:
新研製開發的DBY-80-100擺線式(立式)不鏽鋼四氟電動隔膜泵,采用XLD係列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類,近年來,由於在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺杆泵,來應用於石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用於低壓,即出口壓力≤3kgf/cm2的場合。
二、主要用途:
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。 .
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內汙水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中汙水、沉澱物。
14、各種特殊介質的吸送。
三、技術參數:
流量:0-20m3/h;
揚程:30m;
功率:0.37-4kw;
轉速:1450r/min;
口徑:10-100mm;
溫度:-15-+150℃;
自吸高度:5-7m。

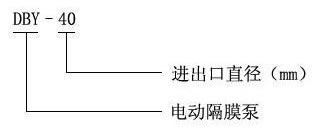

四、型號意義:

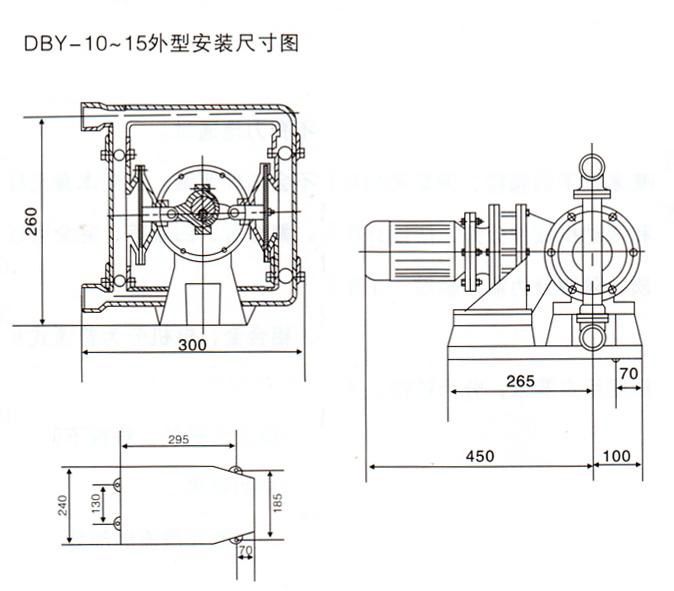

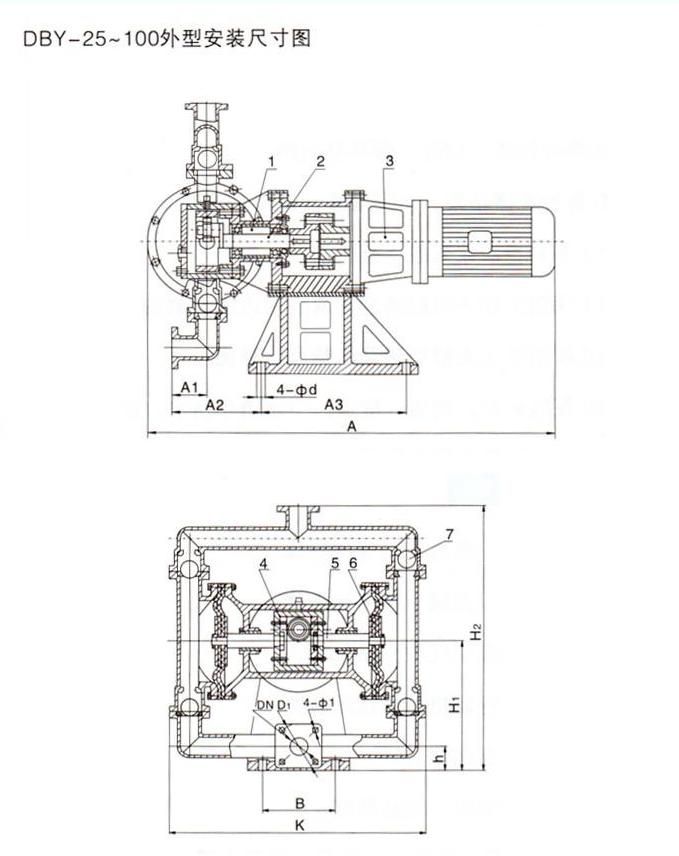

五、安裝尺寸
型號 |
泵 |
流量M3/h |
揚程 M |
吸程 M |
配備功率 KW |
使用溫度℃ |
配備減速機型號 | |||
進口 |
出口 |
鑄鐵 |
不鏽鋼 |
鋁合金 | ||||||
DBY-10 |
絲扣 |
3/8" |
0.5 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.55-2-35 |
DBY-15 |
絲扣 |
1/2" |
0.75 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.5-2-35 |
DBY-25 |
25 |
25 |
3.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
DBY-40 |
40 |
40 |
4.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
DBY-50 |
50 |
50 |
6.5 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2-3-35 |
DBY-65 |
65 |
65 |
8 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2-3-35 |
DBY-80 |
80 |
80 |
16 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD3-3-35 |
DBY-100 |
100 |
80 |
20 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD3-3-35 |
