DL係列立式多級離心泵(結構圖)
時間:2010/5/9 來源:浙江揚子江泵業有限公司
結構說明
DL型泵由電機和泵兩部分組成,電機為丫型三相導步電機,泵和電機采用聯軸器連接.整體為剛性連接,使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段.中段.導葉.出水段、填料函體等零件組成為防止定子磨損,定子上裝有密封環.平衡等,磨損後可用備件更換轉子部分由軸.中輪,平衡鼓等組成轉子下端為水潤滑軸承.上部為角接觸球軸承.泵的軸向力絕大部分由平衡鼓來承擔,其餘小部分殘餘軸向力由角接觸球軸承來承受逬水段、中段和出水跺的結台麵用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。
泵旋轉方向從驅動端向下看為逆時針方向轉動。

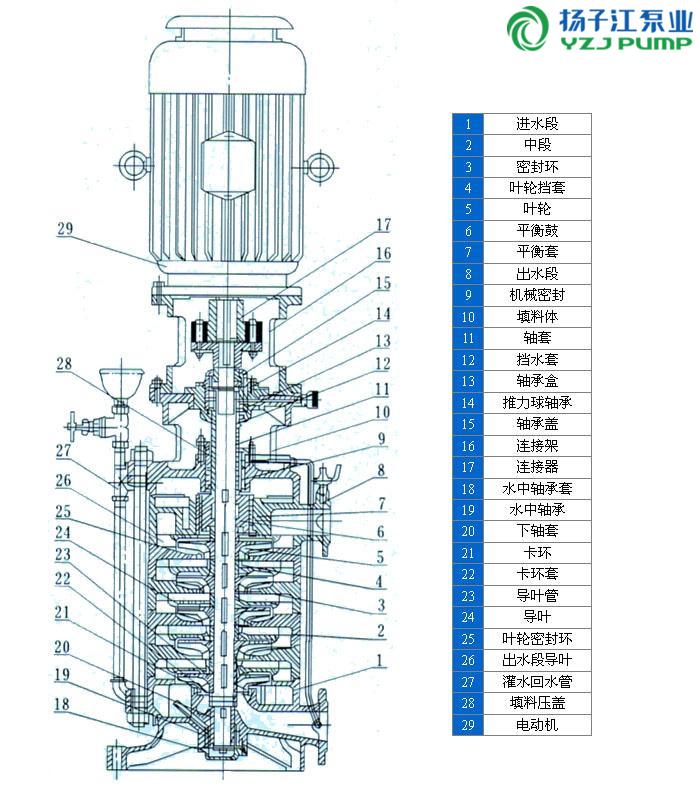

DL係列立式多級離心泵(結構圖)
