LG型高層建築多級給水泵（結構圖）
時間：2010/5/9 來源：浙江香蕉视频网站江泵業有限公司
一、結構說明
LG型泵為立式結構.其吸入口位於泵座上.吐出口位於後段上.呈180°。水平方向布置.根據霈要.吸入口和吐出口也可以呈0° 90°270°布置.可根據揚程的需要選擇水泵的級數。（見泵外形安裝尺寸圖）
LG型泵的主要零件有：泵座、中段、後段、葉輪、導葉套、導葉、後導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環.裝在填料腔的底部。
泵座、中段、後段、葉輪、導葉套、導葉、後導葉、支座、電機座、軸-乙、密封環均為鏽鐵製成.
泵軸為優質合金結構鋼製成.中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件.軸的下端裝有軸套甲與滑動軸套相82合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型眹軸器聯接。
密封裝置采用軟填料密封和機械密封。在采用軟填料密封時與之相磨擦的軸套丙為優質破累鋼製成.並經淬火處理，以增加麵磨性。
葉輪為鏽鐵製成.由於葉輪前後受壓不等，必然存在軸向力.此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG、40LG則由水封環組成平衝管路承擔），其餘小部分殘餘軸向力由軸上端的兩個角接觸球軸承來承受.由平衡鼓和平衝鼓套組成的平衡裝置.磨損後可以更換。
在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回逬水部分，密封環磨損後可更換。
泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。

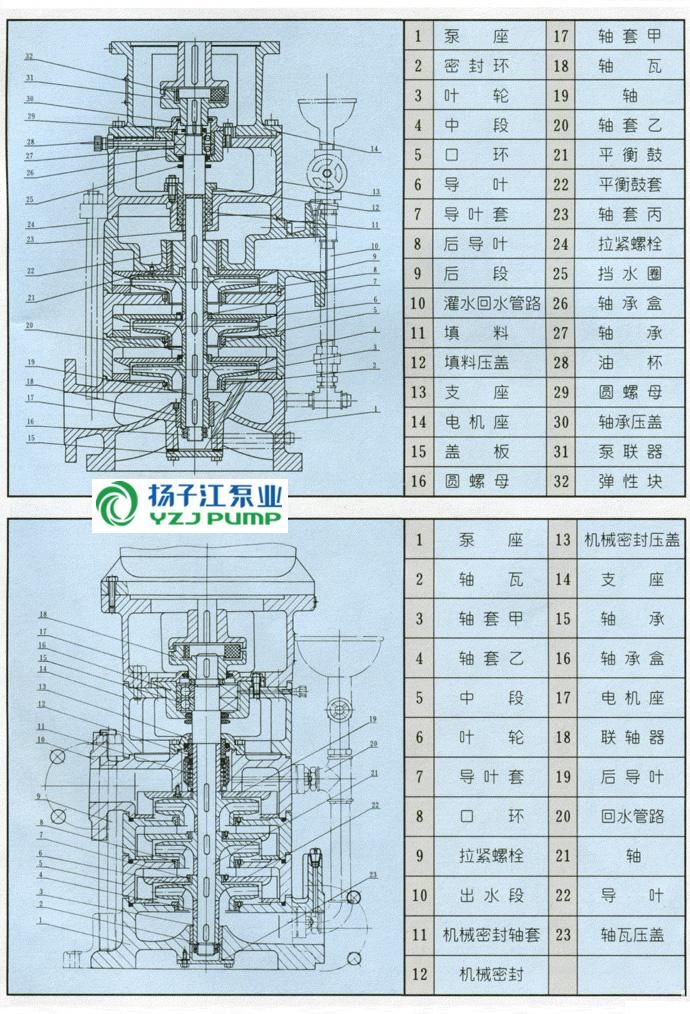

二、LG型高層建築多級給水泵（結構圖）
