化工磁力泵零部件功能介紹

時間:2019/2/20 來源:浙江香蕉视频网站江泵業有限公司

化工磁力泵是無泄漏,在外磁鋼和內磁鋼之間設有全密封的隔離套;磁力驅動,電機轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動;完成輸送的化工耐腐蝕磁力泵,磁力泵由:殼體,葉輪,轉子,隔離套,外磁,電機等部分組成,下麵介紹磁力泵肚子裏的內部件都有哪些,起到什麽作用;

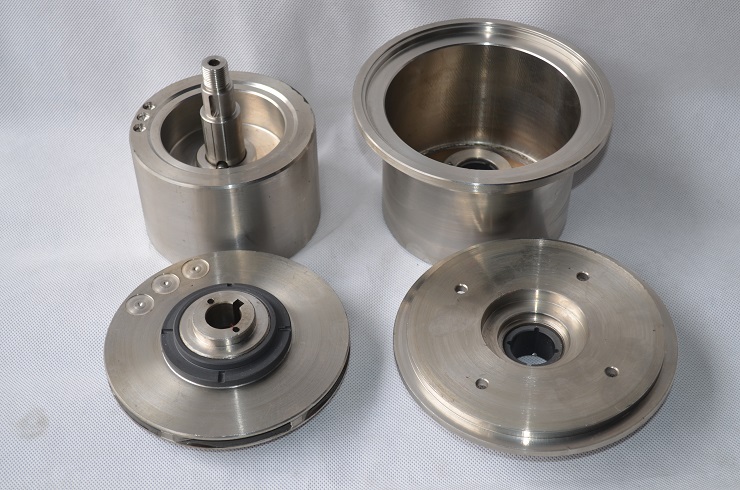

化工磁力泵殼體

1、殼體部分:由泵體、泵蓋等組成,它承受泵的全部工作壓力;泵體葉輪水力形式符合API685標準,是磁力泵水力性能的主要表征零部件,其功能是強迫液體旋轉,從而將原動機的機械能轉換成液體能量。

2、轉子部分:分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。由於泵軸與介質接觸,因此材料要求是耐腐蝕性,加工精度高,強度高或通過熱處理方法增加材料的強度。泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

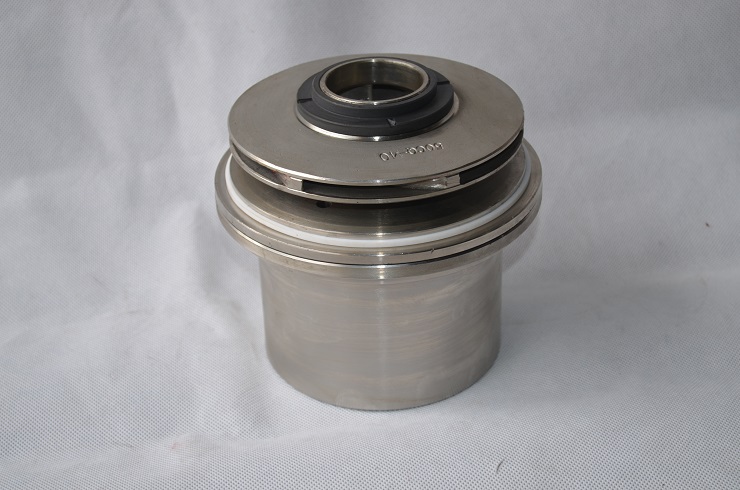

化工磁力泵轉子葉輪

3、內、外轉子:內、外轉子配套使用,共同形成磁力泵的磁傳動部件。
4、傳動部分:泵與原動機采用膜片式加長聯軸器部件連接,檢修時,隻需將聯軸器中間膜片卸下,即可進行磁力泵的檢修。

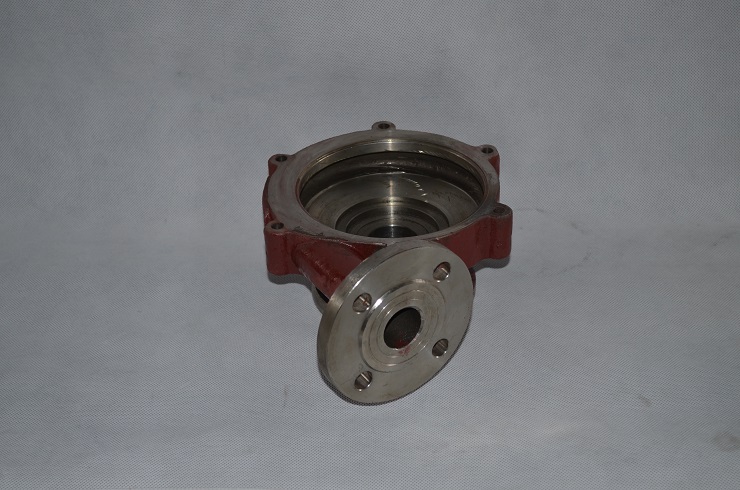

化工磁力泵

5、隔離套:隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。

6、連接部分:由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤:是泵轉子係零件的支撐和定位零件。
