CQG高溫磁力泵（風冷卻）結構說明

時間：2015/1/12 來源：浙江香蕉视频网站江泵業有限公司

NGCQ係列(耐高溫)≤450℃（水冷卻）磁力泵是應用現代磁學原理，采用內外磁鋼推拉傳遞，磁路中間采用隔離套將液體封閉在隔離套內，以靜密封取代動密封,使泵的過流部件處於完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不鏽鋼作為製造材料,因此它具有良好的抗腐蝕性能,並可以使被輸送介質免受染。耐高溫磁力泵用在石油精製、石油化工和化學工業及其它地方輸送特殊石油、印染原料及其高溫介質產品。
產品特點：
該泵的設計具有可靠性高、使用壽命長、通用化程度高的特點。
技術參數：
性能：
流量範圍：25L/min～1700L/min
揚程範圍：8m～50m
電機功率：0.12kw～22kw

性能參數：

型號	流量（L/min）	揚程 (m)	轉速 (r/min)	口徑		使用溫度 (℃)		功率 (KW)
型號	流量（L/min）	揚程 (m)	轉速 (r/min)	進口	出口	風冷式	水冷式	功率 (KW)
NGCQ16-10-85	25	8	2900	16	10	＜200	＜450	0.12
NGCQ20-15-110	50	12	2900	20	15	＜200	＜450	0.37
NGCQ25-20-115	110	15	2900	25	20	＜200	＜450	1.1
NGCQ32-25-115	110	15	2900	32	25	＜200	＜450	1.1
NGCQ32-25-145	110	25	2900	32	25	＜200	＜450	1.1
NGCQ40-32-125	180	20	2900	40	32	＜200	＜450	2.2
NGCQ40-32-160	200	32	2900	40	32	＜200	＜450	4
NGCQ50-40-145	240	25	2900	50	40	＜200	＜450	4
NGCQ50-40-160	220	32	2900	50	40	＜200	＜450	4
NGCQ50-40-200	130	50	2900	50	40	＜200	＜450	5.5
NGCQ65-50-145	280	25	2900	65	50	＜200	＜450	5.5
NGCQ65-50-160	450	32	2900	65	50	＜200	＜450	7.5
NGCQ65-50-200	450	50	2900	65	50	＜200	＜450	11
NGCQ80-65-125	850	20	2900	80	65	＜200	＜450	7.5
NGCQ80-65-160	850	32	2900	80	65	＜200	＜450	11
NGCQ80-65-200	850	50	2900	80	65	＜200	＜450	15
NGCQ100-80-160	1300	32	2900	100	80	＜200	＜450	15
NGCQ100-80-200	1300	50	2900	100	80	＜200	＜450	18.5
NGCQ100-80-200	1700	50	2900	100	80	＜200	＜450	22

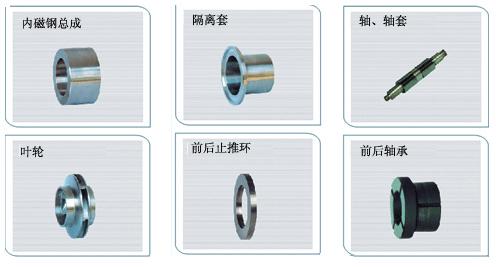

磁性聯軸器的結構
磁性聯軸器的基本原理是將若幹單片磁鐵元件固定在內外支撐環上，支撐環由能形成閉合磁通路的特殊鐵製造。聯軸器的內、外磁環同步旋轉，沒有差轉，即電機與泵轉速相同。
靜止的密封隅離套位於旋轉的內磁環和外磁環之間。內磁環密閉的泵送介質中。一定磁材質量M的磁性聯軸器可傳遞的功率受內、外磁環間的間隙影響很大，這就是說，當造價相同(造價主要取決於所用磁性材料的質量大小)，則選取的問隙越小，傳遞的功率越大。因該結構泵輸送高溫液體，所以采用稀土元素／鈷元素永磁鐵材料傳遞有效扭矩。

隔離套結構
隔離套又稱密封套，篡主要功用是將泵送介質與大氣隔離開，如果高溫泵隔離套另外還被用作軸承的支撐架的話，焊縫將會由於振動(由於葉輪汽蝕或不平衡從葉輪傳遞過來)或由於前後軸承不同心而造成應力，這意味著，如果密封套隻承受密封套部位內壓力產生的應力和如果滑動軸承固定在一個公共軸承體(熱屏體)內，則隔離套能夠起到壓力容器的作用，並且以好的方式把泵送介質保持在泵內。由於泵所輸送介質溫度不同，它結構上分二種形式：在使用T—120oC～260oC範圍，隔離套采用風冷式裝置：在使用t—280oC～450oC時，隔離套分體采用承冷卻和風冷裝置，使磁性材料能保持原設計的特斯拉計值和扭矩要求。
