DBY鋁合金電動隔膜泵材質分析
時間：2015/1/7 來源：浙江揚子江泵業有限公司
DBY型鋁合金電動隔膜泵的工作原理是 采用擺線針輪減速機傳動，通過曲軸滑塊機構帶動雙隔膜作往複運動，使工作腔容積發生交替變化從而達到將液體不斷地吸入和排出，DBY鋁合金電動隔膜泵，接液金屬部件全部采用鋁合金，質量輕，堅固耐用，長時間使用也不會發生鏽蝕，用戶可根據實際工況選擇天然橡膠或丁晴橡膠膜片，以滿足不同介質的需要，是代替螺杆泵、離心泵等輸送無腐蝕性粘稠介質的首選產品。
性能特點
一、不需灌引水，自吸能力達7米。
二、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由於隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。
四、泵體介質流經部分，全部為鋁合金。
DBY型鋁合金電動隔膜泵性能材質表
|
性能參數 |
|||||
|
流量範圍：≤20m3/h |
揚程範圍：30 m |
||||
|
功率範圍：≤5.5kw |
配套電機：三相異步擺線電機 |
||||
|
電機冷卻：風冷 |
介質溫度：-20℃～100℃ |
||||
|
環境溫度：≤40℃ |
工作壓力：≤0.3Mp a |
||||
|
工作電壓:380V±5%（可按要求定做） |
額定頻率：50HZ（可按要求定做） |
||||
|
進口規格:10mm、15mm、25mm、40mm、50mm、65mm、80mm、100mm |
出口規格：10mm、15mm、25mm、40mm、50mm、65mm、80mm、100mm |
||||
|
|
|||||
|
結構特征 |
|||||
|
安裝形式：臥式安裝 |
泵體結構：臥式軸聯 |
||||
|
密封形式：靜密封 |
|
||||
|
主要材質 |
|||||
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
進口管 |
ZL104 |
7 |
密封球座 |
四氟、橡膠 |
|
2 |
出口管 |
ZL104 |
8 |
軸承 |
滾珠軸承 |
|
3 |
立柱 |
ZL104 |
9 |
偏心輪 |
45# |
|
4 |
機架 |
ZL104 |
10 |
活塞軸 |
45# |
|
5 |
隔膜 |
天然橡膠、丁晴橡膠、氯丁橡膠 |
11 |
泵軸 |
45# |
|
6 |
密封球 |
不鏽鋼、陶瓷、四氟、橡膠 |
|
|
|

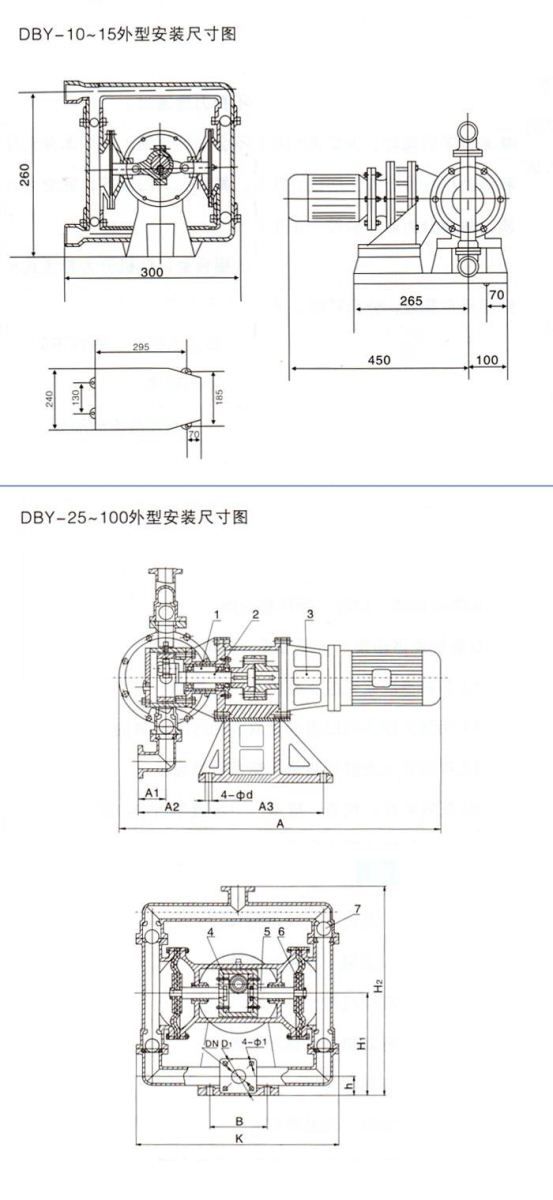

電動隔膜泵安裝尺寸結構圖：
