CHLF型輕型段式不鏽鋼多級離心泵結構圖
時間:2014/7/16 來源:浙江香蕉视频网站江泵業有限公司

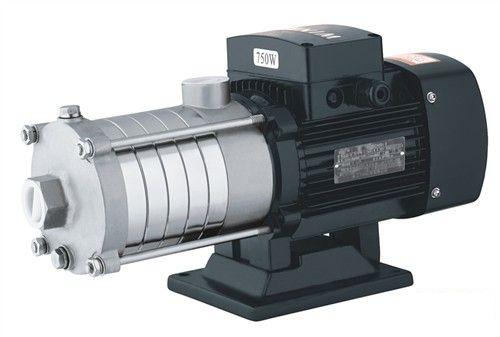

CHLF型輕型段式不鏽鋼多級離心泵產品簡介
CHL,CHLK和CHLF(T)輕型臥式多級離心泵采用了免修機械密封。泵的過流部件均采用不鏽鋼材料(304或316)製成,具有低噪音,耐輕腐蝕,外形美觀、體積小、重量輕、使用壽命長等特點。
型號意義:
應用範圍:
CHL,CHLK和CHLF(T)型輕型段式不鏽鋼多級離心泵主要用於家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、淨化係統、輕油等的循環和增壓。
1)小型中央空調循環
2)冷卻係統
3)工業清洗
4)水處理(水的淨化)
5)水產養殖
6)施肥/計量係統
7)環境應用
工作條件:
稀薄、幹淨、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度: 常溫型-15℃至+70℃
熱水型+70℃至+110℃
大環境溫度:+40℃
大運作壓力:10巴
大進口壓力受大運作壓力限製
介質酸堿性:PH4~9
電機:
電機為全封閉,風冷式二極電機
防護等級:IP55
絕緣等級:F
標準電壓,
50Hz:
1×220-240V
3×220-240V
380-415V
結構圖:
|
||
序號/No. |
名稱/Name |
材料/Material |
2 |
堵頭/Gag |
不鏽鋼/Stainless steel |
3 |
軸承/Bearing |
碳化鎢/Tungsten carbide |
4 |
葉輪/Impeller |
不鏽鋼/Stainless steel |
5 |
軸/Shaft |
不鏽鋼/Stainless steel |
6 |
出水導葉/Water-out guide vane |
不鏽鋼/Stainless steel |
8 |
機械密封/Mechanical seal |
|
9 |
電機端蓋/Motor end cover |
鋁合金/Aluminum alloy |
10 |
底座/Base frame |
鑄鐵/Cast iron |
11 |
拉杆/Pull-rod |
不鏽鋼/Stainless steel |
12 |
導葉/Guide vane |
不鏽鋼/Stainless steel |
13 |
支撐導葉/Support guide vane |
不鏽鋼/Stainless steel |
14 |
葉輪隔套/Impeller separating sleeve |
不鏽鋼/Stainless steel |
|
CHLF |
|
1 |
進水體/Water-in body |
不鏽鋼/Stainless steel |
7 |
出水體/Water-out body |
不鏽鋼/Stainless steel |
|
CHLF(T) |
|
1 |
進水體/Water-in body |
鑄鐵/Cast iron |
7 |
出水體/Water-out body |
鑄鐵/Cast iron |
性能參數:
型號 |
揚程 |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
CHL2-20 |
14 |
2 |
0.37 |
2900 |
CHL2-30 |
21 |
2 |
0.55 |
2900 |
CHL2-40 |
28 |
2 |
0.55 |
2900 |
CHL2-50 |
35 |
2 |
0.55 |
2900 |
CHL2-60 |
42 |
2 |
0.75 |
2900 |
CHL4-20 |
15 |
4 |
0.55 |
2900 |
CHL4-30 |
22 |
4 |
0.75 |
2900 |
CHL4-40 |
30 |
4 |
0.75 |
2900 |
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
CHL8-20 |
17 |
8 |
0.75 |
2900 |
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
CHL8-40 |
34 |
8 |
1.5 |
2900 |
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
CHL12-50 |
50 |
12 |
3 |
2900 |
CHL16-10 |
10 |
16 |
1.1 |
2900 |
CHL16-20 |
21 |
16 |
2.2 |
2900 |
CHL16-30 |
32 |
16 |
3 |
2900 |
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
CHL20-20 |
21 |
20 |
2.2 |
2900 |
CHL20-30 |
33 |
20 |
4 |
2900 |
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
