FSB氟塑料化工F46耐酸堿液泵結構說明及安裝尺寸

時間：2014/6/5 來源：浙江香蕉视频网站江泵業有限公司

FSB型氟塑料合金離心泵（簡稱：FSB氟塑料合金泵），選用當今世界優秀的耐腐蝕材料：氟塑料合金。我單位選用該材料生產的FSB－L、FSB－D係列FSB氟塑料合金泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解，可輸送任意濃度的酸、堿液、氧化劑及其它腐蝕性介質。廣泛適用於化工、石油、製藥、農藥、冶煉、染料、造紙、電鍍、食品等行業。的化工原料的管道輸送中。 FSB氟塑料合金泵采用特種泵工藝加工製造。適合於在-85°C～200°C條件下,長期輸送任意濃度的任意介質酸、氧化劑及腐蝕性介質。廣泛應用於化工、石油、製藥、農藥、燃料、油漆、冶煉、造紙、電鍍、電力、食品等行業。過流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多種氟材料經過合理配方)模壓、加工而成，具有較強的耐腐蝕性、機械強度高、不老化、無毒素分解等優點。FSB氟塑料合金泵再生產、製造及驗收規範，嚴格執行了有關標準規定，並台台檢測，備案待查。其機械密封由英國格蘭公司與國內聯合製造，性能十分可靠，維修方便，節約能源，事杜絕跑、冒、滴、漏建設文明工廠的理想防腐輸送設備。

結構說明：

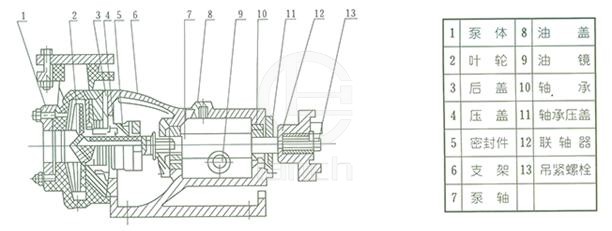

FSB氟塑料合金泵 結構說明
FSB型氟塑料合金泵由泵體、葉輪、後蓋、密封件、支架、泵軸、軸承、聯軸器、吊緊螺栓、螺母、底板組成。
1、 泵體：左右兩邊連接部分內埋鋼質法蘭圈各一隻模壓塑料合金製成。
2、 後蓋右邊一側內埋一隻不鏽鋼（1Cr18Ni9Ti）模壓塑料合金而成。
3、 葉輪：采用接軸連接方法，金屬軸為優質鋼精加工後外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪後部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、 機械密封：采用WB2型、ST型不用冷卻水可調式端麵密封技術，由碳化矽、高純度氧化鋁陶瓷、填充四氟、石墨等材料製成。

性能參數表



規格型號 流量 m3/h 揚程 m 口徑 配用電機KW 轉速 r/min 吸上高度m 效率 %
吸入mm 吐出mm
25FSB-10 1.5 10 25 20 1.5 2900 6 29
25FSB-18 3.6 18 25 20 2.2 2900 6 27
40FSB-15 5 15 40 32 3 2900 6 40
40FSB-20 10 20 40 32 4 2900 6 42
40FSB-30 10 30 40 32 4 2900 6 38
40FSB-40 10 40 40 32 5.5 2900 5.5 35
40FSB-50 10 50 40 32 7.5 2900 5 33
50FSB-20 15 20 50 40 4 2900 6 51
50FSB-25 15 25 50 40 4 2900 6 49
50FSB-30 15 30 50 40 4 2900 6 44.5
50FSB-40 15 40 50 32 5.5-7.5 2900 5.5 35
50FSB-50 15 50 50 32 7.5-11 2900 5.5 33
50FSB-63 15 63 50 32 11 2900 5.5 30
65FSB-32 29 32 65 50 5.5 2900 6 57
65FSB-40 29 40 65 40 11 2900 5.5 53
65FSB-50 29 50 65 40 15 2900 5.5 46
65FSB-64 29 64 65 50 15-18.5 2900 5.5 44
80FSB-20 50 20 80 65 5.5 2900 6 69
80FSB-30 50 30 80 65 7.5 2900 5.5 64
80FSB-34 50 34 80 65 11 2900 5.5 64
80FSB-40 50 40 80 50 11-15 2900 5.5 60
80FSB-50 50 50 80 50 15-18.5 2900 6 53
80FSB-55 50 55 80 50 15-18.5 2900 5.5 47
80FSB-80 50 80 80 50 30-37 2900 5.5 36
100FSB-32 100 32 100 80 18.5-22 2900 5.5 70
100FSB-40 100 40 100 80 18.5-22 2900 5.5 70
100FSB-50 100 50 100 65 22-30 2900 5.5 62

安裝示意圖

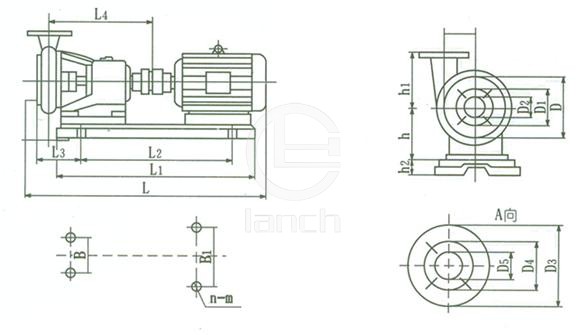

FSB氟塑料合金泵 安裝示意圖

安裝尺寸表



規格型號 L L1 L2 L3 L4 D D1 D2 D3 D4 D5 B B1 d h h1 h2 n-m
25FSB-10 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
25FSB-18 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
40FSB-15 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-20 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-30 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-40 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-20 940 730 455 130 400 130 100 50 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-25 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-30 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-40 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
50FSB-50 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
65FSB-32 1045 830 560 240 410 185 135 65 160 135 50 250 375 95 132 150 65 4-ф18
65FSB-40 1045 830 560 240 410 185 135 65 160 135 50 250 375 100 132 185 65 4-ф18
65FSB-50 1045 830 560 240 410 185 150 65 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-20 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-30 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-34 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-40 1045 830 560 240 410 185 150 80 160 135 65 250 375 100 132 185 65 4-ф18
80FSB-50 1045 830 560 240 410 185 150 80 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-55 1310 970 610 245 500 185 150 80 160 135 65 330 430 110 160 205 100 4-ф18
80FSB-80 1310 970 640 245 500 185 150 80 160 135 65 330 430 135 160 205 100 4-ф18
100FSB-32 1330 970 640 245 500 185 150 100 160 135 65 330 430 110 160 205 120 4-ф18
100FSB-50 1360 970 640 245 500 185 150 100 160 135 65 300 430 110 160 205 160 4-ф18

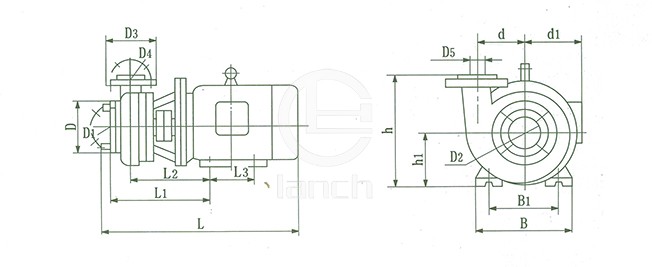

安裝示意圖

安裝尺寸表



規格型號 L L1 L2 L3 D D1 D2 D3 D4 D5 B B1 d d1 h h1 地腳螺栓
25FSB-10D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
25FSB-18D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
40FSB-15D 540 245 200 125 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-20D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-30D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
50FSB-20D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-25D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-30D 540 245 200 140 130 100 50 130 100 40 240 190 80 180 240 100 4-ф12
65FSB-32D 720 345 276 140 185 150 65 185 135 50 280 216 95 210 282 100 4-ф12
80FSB-20D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12
80FSB-30D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12
