UHB-ZK型料漿泵,脫硫泵,砂漿泵,渣漿泵,壓濾泵密封結構簡圖及泵體結構圖

時間：2014/5/26 來源：浙江香蕉视频网站江泵業有限公司

UHB-ZK型料漿泵（又名：脫硫泵、砂漿泵、渣漿泵、壓濾泵）
（一）主要技術性能簡述
1.型號：UHB-ZK-A係列耐腐耐磨泵
2.結構與特點：
(1)耐腐耐磨，一泵多用，酸堿類清夜料漿均（jun1）適用。
(2)泵體為鋼襯超高分子量聚乙烯結構，襯層厚8～20mm，該泵應用了龜甲網襯裏專利技術，和其它同類泵相比較，具有襯裏層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
(3)葉輪分半開式，閉式兩種，可根據介質狀況任選。
(4)密封：K型動力密封，G3型機械密封。
3.適用介質：濃度75%以下硫酸，30%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
4.主要技術參數：使用溫度-20℃～80℃(對特殊要求、使用改性材質，可提高到105℃), 進口直徑 32mm～350mm, 流量5～2600m3/h,揚程80m以內。
(二)極廣泛的使用範圍
1.稀酸、母液、汙水、海水、含矽膠的氟矽酸，磷酸料漿等介質的輸送。
2.有色金屬冶煉業：特別適用於鉛、鋅、金、銀、銅、錳、鈷、稀土等稀有金屬濕法冶煉的各種酸液，腐蝕性礦漿，料漿（壓濾機配用）電解液，汙水等介質輸送。
3.化工及其他行業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4.氯堿業：鹽酸、液堿、電解液等。
5.水處理業：純水、高純水、汙水(皮革汙水、電鍍汙水、電子汙水、造紙汙水、紡織汙水、食品汙水、生活汙水、製藥業汙水等等)。
6.鋼鐵企業：酸洗係統的硫酸、鹽酸崗位、帶雜質的汙水。
7.濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8. 煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。

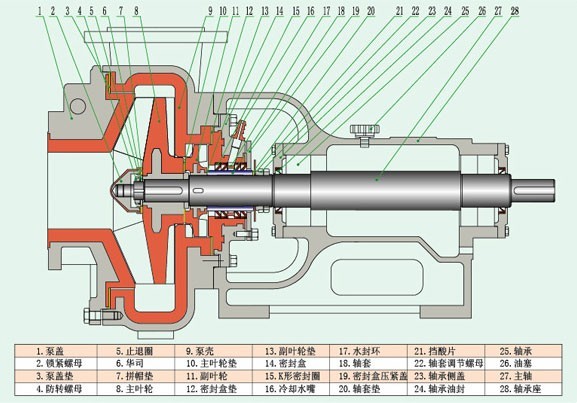

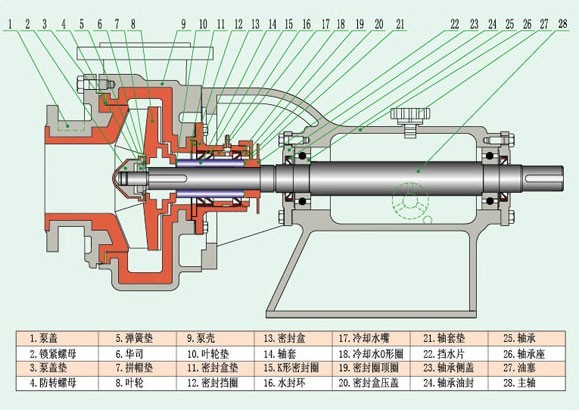

二、密封結構簡圖及泵體改進型結構圖

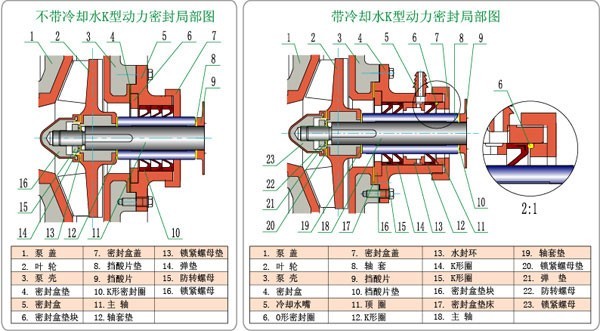

工作原理
該密封主要由副葉輪(或副葉片)與停車密封(橡膠油封)組成。工作時由於副葉輪(或副葉片)旋轉產生的離心力使密封腔處於負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而鬆開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由於副葉輪(或副葉片)停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠製成，主要適用於輸送含固體顆粒的料漿、含雜質的汙水等腐蝕性介質(帶冷卻水K型動力密封用的冷卻水為潔淨的自來水，壓力適宜在0.05Mpa以內)。

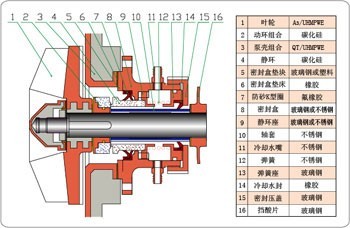

2、G3型機械密封結構簡圖及簡介
G3密封為本廠自行設計的一種改良型抗顆粒泵用機械密封；密封的動、靜環均由碳化矽或硬質合金製成，可用於輸送含大量顆粒的腐蝕性液體。該密封和同類內裝式機械密封相比，靜環(4)與密封盒(8)之間設置了擋砂圈(7)使硬顆粒不能進入靜環與密封盒之間的間隙中，使靜環前後位移自如，克服了原有耐顆粒密封的“卡砂”失效的缺點.

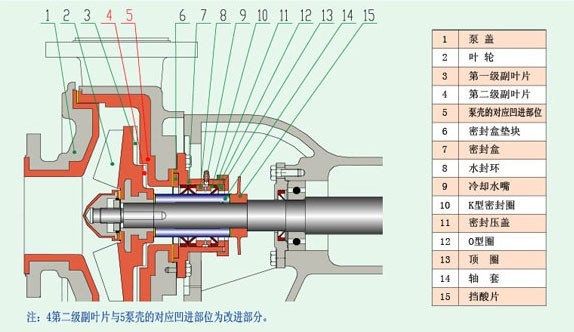

3、UHB-ZK-AB改進型泵結構簡圖適用於50、65、65H、80、80H、100、100H、125八種規格

改進結構簡介
    UHB-ZK-AB型耐腐耐磨泵是對UHB-ZK-A係列泵的改進型泵(見上圖)。兩者之間的區別在於後者是無台階式背葉片，前者為台階式背葉片結構(見圖中序號4）。改進後的葉輪的背葉分為二級，二級背葉片之間有凸起台階。與之相匹配的泵也有凹進的台階。設置背葉輪台階的目的是阻斷泵出口流體壓力對軸密封的返流壓力，保證和延長軸密封的使用壽命。
    主要適用崗位
    UHB-ZK-AB型耐腐耐磨泵主要適用於用戶選性能曲線的高壓力，小流量點時的選型。簡言之，經常在逼壓狀態(壓濾機配用泵等)或者高壓力輸送狀態下的泵，選AB型泵較為合適，密封壽命可提高一倍左右。
三、選型提示及標注方式

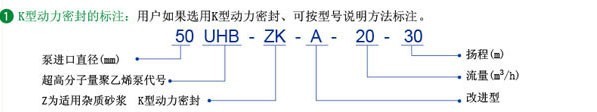

1、K型動力密封的標注：用戶如果選用K型動力密封、可按型號說明方法標注。

2、G3密封選定後的型號標注：用戶如果選用G3型內裝式耐顆粒機械密封，標注型號時在原型號後加“G3”字樣即可，例如50UHB-ZK-A-20-30-G3即可。
3、B型結構的標定：在選定該結構的泵時按如下方法標注：在原動力密封泵型號加“B”字樣，50UHB-ZK-AB-20-30加標注即可。
4、訂貨時請用戶提供以下工況：介質化學成份、工作溫度、含固量、實際使用壓力及流量、吸入口流體的位置及壓力（正壓還是負壓）以及使用崗位名稱及使用特點，以便本廠為你選定合適的密封材料。
5、UHB-ZK-A係列耐腐耐磨泵，可根據用戶的要求安裝不同的密封。若無特殊要求，一般均裝配K型動力密封。
四、泵的性能參數表

型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	配套電機 (kw)	口徑
型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	配套電機 (kw)	進口	出口
UHB-ZK32/5-12	5	12	2900	0.75	32	25
UHB-ZK32/5-15	5	15	2900	1.1
UHB-ZK32/5-20	5	20	2900	1.1
UHB-ZK32/8-18	8	18	2900	1.5
UHB-ZK32/12-15	12	15	2900	2.2
UHB-ZK32/5-25	5	25	2900	2.2
UHB-ZK32/10-20	10	20	2900	2.2
UHB-ZK32/15-15	15	15	2900	2.2
UHB-ZK40/10-18	10	18	2900	2.2	40	32
UHB-ZK40/15-15	15	15	2900	2.2
UHB-ZK40/10-30	10	30	2900	3
UHB-ZK40/15-25	15	25	2900	3
UHB-ZK40/18-20	18	20	2900	3
UHB-ZK50/10-35	10	35	2900	5.5	50	40
UHB-ZK50/12-40	12	40	2900	5.5
UHB-ZK50/15-32	15	32	2900	5.5
UHB-ZK50/15-43	15	43	2900	7.5
UHB-ZK50/20-20	20	20	2900	4
UHB-ZK50/20-30	20	30	2900	5.5
UHB-ZK50/25-18	25	18	2900	4
UHB-ZK50/30-15	30	15	2900	4
UHB-ZK65/10-40	10	40	2900	5.5	65	50
UHB-ZK65/10-45	10	45	2900	7.5
UHB-ZK65/20-50	20	50	2900	11
UHB-ZK65/30-20	30	20	2900	5.5
UHB-ZK65/30-30	30	30	2900	7.5
UHB-ZK65/30-50	30	50	2900	15
UHB-ZK65/35-25	35	25	2900	7.5
UHB-ZK65/40-20	40	20	2900	7.5
UHB-ZK80/35-45	35	45	2900	11	80	65
UHB-ZK80/40-20	40	20	2900	7.5
UHB-ZK80/45-35	45	35	2900	11
UHB-ZK80/50-20	50	20	2900	11
UHB-ZK80/50-30	50	30	2900	15
UHB-ZK80/50-50	50	50	2900	18.5
UHB-ZK80/55-40	55	40	2900	18.5
UHB-ZK80/60-30	60	30	2900	18.5
UHB-ZK100/60-35	60	35	2900	15	100	80
UHB-ZK100/60-50	60	50	2900	18.5
UHB-ZK100/100-40	100	40	2900	22
UHB-ZK100/100-45	100	40	2900	30
UHB-ZK100/120-20	120	20	2900	18.5
UHB-ZK100/140-15	140	15	2900	18.5
UHB-ZK125/120-35	120	35	2900	30	125	100
UHB-ZK125/140-28	140	28	2900	30
UHB-ZK125/150-15	150	15	2900	22
UHB-ZK125/160-24	160	24	2900	30

型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	配套電機 (kw)	口徑
型號	流量 (m³/h)	揚程 (m)	轉速 (r/min)	配套電機 (kw)	進口	出口
UHB-ZK150/150-20	150	20	1450	30	150	125
UHB-ZK150/150-40	150	40	1450	45
UHB-ZK150/200-32	200	32	1450	45
UHB-ZK150/210-26	210	26	1450	37
UHB-ZK150/240-24	240	24	1450	37
UHB-ZK150/200-30	250	30	1450	45
UHB-ZK150/270-20	270	20	1450	37
UHB-ZK150/300-25	300	25	1450	45
UHB-ZK200/250-45	250	45	1450	75	200	150
UHB-ZK200/300-38	300	38	1450	75
UHB-ZK200/350-28	350	28	1450	55
UHB-ZK200/350-34	350	34	1450	75
UHB-ZK200/400-25	400	25	1450	75
UHB-ZK250/400-32	400	32	1450	90	250	200
UHB-ZK250/400-45	400	45	1450	132
UHB-ZK250/500-26	500	26	1450	90
UHB-ZK250/500-37	500	37	1450	132
UHB-ZK250/600-20	600	20	1450	90
UHB-ZK250/600-30	600	30	1450	132
UHB-ZK300/850-51	850	51	1450	250	300	250
UHB-ZK300/860-30	860	30	1450	160
UHB-ZK300/1000-32	1000	32	1450	160
UHB-ZK300/1000-50	1000	50	1450	250

若客戶所需產品規格不在此範圍內，我公司可根據用戶需要進行調整或谘詢技術服務，我們將竭誠為您提供滿意的服務！
