立式泥漿泵
材質：耐磨鑄鐵
特點：耐磨性能好，比普通泥漿泵耐磨3-4倍，不需要灌飲水
用途：抽泥,抽沙
別名：立式抽泥泵，立式抽沙泵，立式吸沙泵，立式泥砂泵，立式吸泥泵
產品概述：
   NL係列立式泥漿泵是我公司在國內同類型產品的基礎上改進研製的，改進後的NL泵效率高、過流條件好、耐磨蝕、使用壽命長，廣泛應用於湖泊河流清淤及泥沙吹填作業，江、河、湖、海、水庫抽泥沙。
   該泵可與高壓清水泵組成水力挖填機組進行清淤和吹填作業，也可多台立式泵與臥式船陸用泥漿泵串聯組合成泵作業群。
水利挖沙、挖土、衝填機組進行水利機械化施工，是模擬自然界水流衝刷得原理，借水力的作用來進行挖沙、挖土工作，水經高壓泵產生壓力，通過水槍的噴射，射出高壓高速水柱，水柱衝擊土沙，使土沙濕化、崩解、拌合成泥漿和泥塊的混合物，再由立式泥漿泵提升，通過管道輸送到沙場。
水利挖填機組，設備簡單，使用方便。可同時完成挖、裝、輸、填等工序，因而功效高、成本低，且具有工程質量好，施工不受天氣影響等優點。現廣泛用於沿海灘塗養殖廠的開挖；湖泊河道的提沙、疏浚、築堤；低窪地改造；江、河、湖、海、水庫抽泥沙；農田基本建設以及地下工程等。
結構特點：
    1.泵由泵體、葉輪、護板、電機架及軸承總成等部件組成。
    2.泵的軸封采用橡膠骨架油封密封。
    3.泵的旋轉方向：從葉輪進口方向看為逆時針旋轉。
    4.采用副葉輪降低葉輪背壓，延長密封件壽命。
    5.過流部件采用白口耐磨鑄鐵，抗磨蝕。

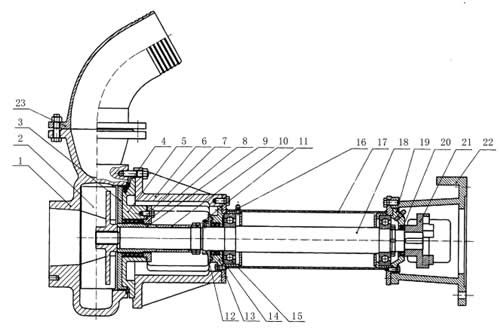

結構圖：

1、泵體 2、葉輪 3、泵蓋護板4、泵體膠墊 5、泵蓋 6、泵座7、油封 8、油封壓蓋 9、軸套 10、定位套 11、調整螺母 12、封塵端蓋 13、泵聯器 14、油封 15、軸承（6313） 16、注油杯 17、中段 18、軸 19、上軸承壓蓋 20、油封 21、泵聯器 22、電機支架 23、出水彎管

使用注意事項：
　1.本泵為立式泵，可在一定角度範圍內傾斜使用。泵可固定在浮筒、浮動平台或固定基架上。
　2.電機須加裝防護罩，電纜接口須做防水處理。
　3.電機座、中段等處的油嘴處應每班一次加油。泵體每運行300小時保養一次。電機每三個月保養一次。
　4.泵主機在不使用時應做好清洗保養，加油防鏽儲藏在幹燥的地方。運輸和儲存應直立。
立式泥沙泵的拆裝：
　1.拆卸時先拆下電機和聯軸器—拆下泵殼體—旋鬆調整螺母—拆下葉輪—拆下護板、泵蓋、軸套、定位套—拆下泵座和電機支架—取出主軸拆下軸承。將拆下的全部金屬另部件進行清洗檢查。
　2. 按照拆卸的逆序安裝，安裝時應注意用調整螺母調節葉輪與護板的間隙。安裝後用手轉動主軸應轉動靈活無阻滯。安裝時軸承室和軸封室應加注潤滑脂。
水力挖填機組常見故障及處理：

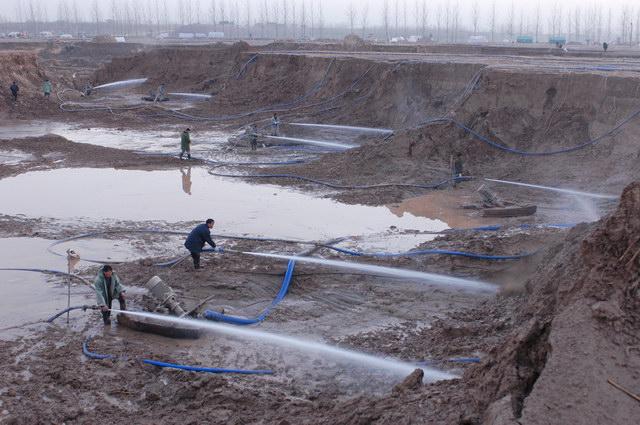

現場工作圖：
