變頻調速恒壓供水設備安裝尺寸圖

時間：2014/3/30 來源：浙江香蕉视频网站江泵業有限公司

變頻供水設備采用公司GDL,CDLF型立式多級管道泵作為給水主泵。該泵葉輪為多級對稱布置，因而消除了水力軸向力，大大提高了軸承的使用壽命；軸、軸套、外筒由不鏽鋼製成，軸封為耐磨機械密封立式節段式外殼外加不鏽鋼結構，具有外型美觀、性能穩定、安裝方便、占地麵積少等優點。特別適用於小流量、高揚程的場合。

變頻調速供水設備控製櫃具有數字PID調節，鍵盤操作，數字顯示，全自動運行無人值守；使用工業可編程序控製器進行編程控製。性能優良，控製方式靈活，抗幹擾能力強，工作穩定可靠；電路設計簡潔明了、思路清晰，便於維修；基本控製功能強大、可選擇附加功能豐富；選用國際名牌變頻器、可編程序控製器及低壓電器；設備綜合保護功能齊全等有限。

變頻調速供水設備適用於高層建築、城鎮居民小區、企事業單位等生活用水、各類工業用水(如冷卻水循環等要求恒壓供水的生產用水)、各類自來水廠、汙水處理廠、機場、農業排灌站和噴灌站、環保水處理、滲透分析係統、生產線加工係統、工業廠房清洗、油田輸油管道、油庫、油港的恒壓輸油係統、舊有供水係統(氣壓罐、水塔、高位水箱)改造更新、工業鍋爐穩壓補水係統、熱水供應係統等場合。

變頻調速供水設備主要由：主泵組、變頻調速供水控製係統、穩壓泵組(可選組件)、穩壓氣壓罐(可選組件)等組成。

主泵組	供水主泵組主要由GDL,CDLF型立式多級管道離心泵和以槽鋼和鋼板焊接製成的鋼製基礎構成，一般由3台同一型號的水泵組成。
變頻調速供水控製係統	主要由交流變頻調速器、可編程控製器(微機)、數字PID調節器、外圍操作執行機構及保護電路、壓力傳感器、蓄水池液位控製器(水源缺水保護用)等組成。
穩壓泵組	穩壓泵組穩壓泵組主要由一至二台小流量水泵構成，其供水揚程大於或等於主泵的供水揚程。它隻在管網小流量或零流量(例如夜晚)時自動投入運行，維持管網的壓力，補充小流量用水或管網的滲漏，同時使主泵在管網小流量和零流量時處於停機狀態。
氣壓罐	氣壓罐是一種密閉容器。大流量供水時，由水泵加壓，罐內貯存的氣體被壓縮；在小流量或零流量供水時，被壓縮氣體泄壓膨脹，將貯存在罐內的水壓人輸配水管網，補充用戶的小流量用水或管網的滲漏，同時使主泵在小流量和零流量用水時處於停機狀態。
引水罐	泵前真空引水罐是一種水泵吸水設備，也稱為真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變為正壓吸水。應用引水筒，可節省真空泵、氣水分離罐和吸水管底閥

全套設備特點如下

一、結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便於集中管理。

二、采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。

三、具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便。

四、自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處於高效運轉狀態；采用多台小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車"現象，節能效果更為顯著。與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50％。

五、由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受衝擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。

六、多台泵多種循環運行方式，均衡各泵運行時間，避免其中某台水泵因閑置而鏽蝕。

七、直接向用戶供水，水質無二次汙染。

八、品種規格齊全，可任意組合配套，應用範圍廣。

九、控製程序化，可按用戶需要實現多種控製方式。例如：定時開關係統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等。

十、管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建築頂層的水壓要求。

變頻調速供水成套設備工作原理如下：

係統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，並將壓力信號轉換為電信號，傳輸至PID調節器，然後與用戶設定的壓力值進行比較和運算，並將比較和運算的結果轉換為頻率調節信號和水泵啟動台數信號分別送至變頻器和可編程控製器(PLC)；變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控製器根據PID調節器傳輸過來的水泵啟動台數信號控製水泵的運轉。通過對水泵的啟動和停止台數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩於用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。

變頻供水設備安裝方式有以下兩種：

一、蓄水池自灌引水方式

蓄水池自灌引水方式布置的水泵，一般水泵與蓄水池均布置於地麵以上，蓄水池內水位必須高於水泵出口端排氣孔，以保證水泵起動之前蓄水池內的水能自動灌入水泵泵腔，並將泵腔內的空氣排盡。

這種安裝方式水泵的進水口需安裝一隻閥門，當水泵故障需要拆下維修或更換時，可將閥門關閉，以防止蓄水池內水外泄。

二、蓄水池吸上引水方式

蓄水池吸上引水方式布置的水泵，蓄水池一般建於地麵以下，而水泵位於地麵上，蓄水池水位低於水泵進水口，因此，蓄水池內的水不能自動灌入水泵泵腔，為了使水泵正常工作，在水泵起動前必須人工將水灌滿水泵泵腔和水泵

吸水管，將泵腔內空氣排盡。所以蓄水池內水泵的吸水管底端需安裝底閥，但由於市場上一般底閥密封性不是很好，加之水中的顆粒容易進入底閥使底閥關閉不嚴，所以目前采用安裝底閥方式越來越少，大多改為加裝引水罐形式(下左圖)，由於加裝了引水罐，不需人工灌引水，且無底閥，使水泵吸水口由負壓吸水變為正壓吸水，所以水泵運行可靠性要高得多。

考慮到對水泵吸程的影響及引水滲漏問題，水泵的吸上引水方式一般在水泵進水口之前均不宜裝設閘閥、止回閥等閥門。BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S1.1-3V	800	600	300
YJK -S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400

☆ 性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
	2/3-0.36	25GDL2-12×3	1.1	1090	380	100	175	750	230	430	1140	362	810
	2/4-0.48	25GDL2-12×4	1.1	1090	380	100	175	750	230	430	1140	362	810
	2/5-0.60	25GDL2-12×5	1.5	1090	380	100	175	750	230	430	1140	362	810
	2/6-0.72	25GDL2-12×6	1.5	1090	380	100	175	750	230	430	1140	362	810
	2/7-0.84	25GDL2-12×7	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/8-0.96	25GDL2-12×8	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/9-1.08	25GDL2-12×9	2.2	1090	380	100	175	750	230	430	1140	362	810
	2/10-1.20	25GDL2-12×10	3	1090	380	100	175	750	230	430	1140	362	810
	2/11-1.32	25GDL2-12×11	3	1090	380	100	175	750	230	430	1140	362	810
	2/12-1.44	25GDL2-12×12	3	1090	380	100	175	750	230	430	1140	362	810
	2/13-1.56	25GDL2-12×13	4	1090	380	100	175	750	230	430	1140	362	810
	2/14-1.68	25GDL2-12×14	4	1090	380	100	175	750	230	430	1140	362	810
	2/15-1.80	25GDL2-12×15	4	1090	380	100	175	750	230	430	1140	362	810
	2/3-0.36	25GDL2-12×3	1.1	1890	400	100	175	750	230	430	1915	362	810
	2/4-0.48	25GDL2-12×4	1.1	1890	400	100	175	750	230	430	1915	362	810
	2/5-0.60	25GDL2-12×5	1.5	1890	400	100	175	750	230	430	1915	362	810
	2/6-0.72	25GDL2-12×6	1.5	1890	400	100	175	750	230	430	1915	362	810
	2/7-0.84	25GDL2-12×7	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/8-0.96	25GDL2-12×8	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/9-1.08	25GDL2-12×9	2.2	1890	400	100	175	750	230	430	1915	362	810
	2/10-1.20	25GDL2-12×10	3	1890	400	100	175	750	230	430	1915	362	810
	2/11-1.32	25GDL2-12×11	3	1890	400	100	175	750	230	430	1915	362	810
	2/12-1.44	25GDL2-12×12	3	1890	400	100	175	750	230	430	1915	362	810
	2/13-1.56	25GDL2-12×13	4	1890	400	100	175	750	230	430	1915	362	810
	2/14-1.68	25GDL2-12×14	4	1890	400	100	175	750	230	430	1915	362	810
	2/15-1.80	25GDL2-12×15	4	1890	400	100	175	750	230	430	1915	362	810
	本係列配φ400×1500隔膜式氣壓罐，主管管徑為DN40

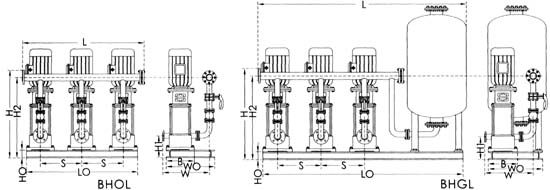

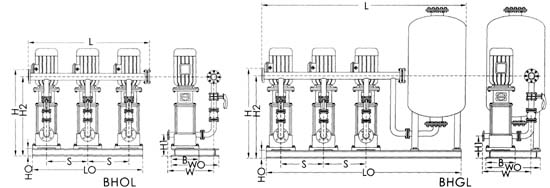

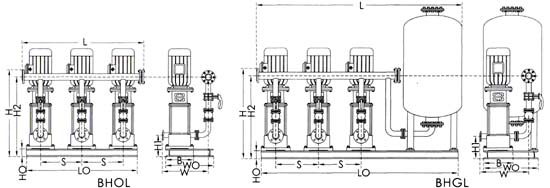

安裝尺寸圖

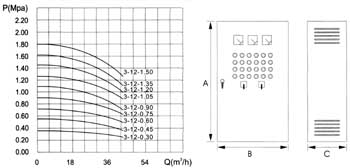

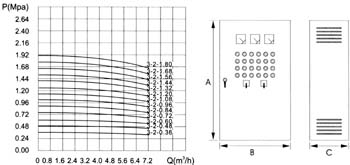

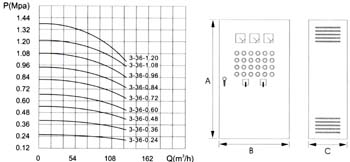

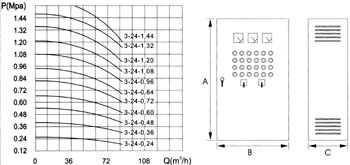

性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S1.1-3V	800	600	300
YJK -S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK -S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
	4/3-0.33	25GDL4-11×3	1.1	1090	380	100	175	750	230	430	1140	362	810
	4/4-0.44	25GDL4-11×4	1.5	1090	380	100	175	750	230	430	1140	362	810
	4/5-0.55	25GDL4-11×5	2.2	1090	380	100	175	750	230	430	1140	362	810
	4/6-0.66	25GDL4-11×6	2.2	1090	380	100	175	750	230	430	1140	362	810
	4/7-0.77	25GDL4-11×7	3	1090	380	100	175	750	230	430	1140	362	810
	4/8-0.88	25GDL4-11×8	3	1090	380	100	175	750	230	430	1140	362	810
	4/9-0.99	25GDL4-11×9	3	1090	380	100	175	750	230	430	114	362	810
	4/10-1.10	25GDL4-11×10	4	1090	380	100	175	750	230	430	1140	362	810
	4/11-1.21	25GDL4-11×11	4	1090	380	100	175	750	230	430	1140	362	810
	4/12-1.32	25GDL4-11×12	4	1090	380	100	175	750	230	430	1140	362	810
	4/13-1.43	25GDL4-11×13	4	1090	380	100	175	750	230	430	1140	362	810
	4/14-1.54	25GDL4-11×14	5.5	1090	380	100	175	750	230	430	1140	362	810
	4/15-1.65	25GDL4-11×15	5.5	1090	380	100	175	750	230	430	1140	362	810
	4/3-0.33	25GDL4-11×3	1.1	1890	400	100	175	750	230	430	1915	362	810
	4/4-0.44	25GDL4-11×4	1.5	1890	400	100	175	750	230	430	1915	362	810
	4/5-0.55	25GDL4-11×5	2.2	1890	400	100	175	750	230	430	1915	362	810
	4/6-0.66	25GDL4-11×6	2.2	1890	400	100	175	750	230	430	1915	362	810
	4/7-0.77	25GDL4-11×7	3	1890	400	100	175	750	230	430	1915	362	810
	4/8-0.88	25GDL4-11×8	3	1890	400	100	175	750	230	430	1915	362	810
	4/9-0.99	25GDL4-11×9	3	1890	400	100	175	750	230	430	1915	362	810
	4/10-1.10	25GDL4-11×10	4	1890	400	100	175	750	230	430	1915	362	810
	4/11-1.21	25GDL4-11×11	4	1890	400	100	175	750	230	430	1915	362	810
	4/12-1.32	25GDL4-11×12	4	1890	400	100	175	750	230	430	1915	362	810
	4/13-1.43	25GDL4-11×13	4	1890	400	100	175	750	230	430	1915	362	810
	4/14-1.54	25GDL4-11×14	5.5	1890	400	100	175	750	230	430	1915	362	810
	4/15-1.65	25GDL4-11×15	5.5	1890	400	100	175	750	230	430	1915	362	810
	本係列配φ400×1500隔膜式氣壓罐，主管管徑為DN40

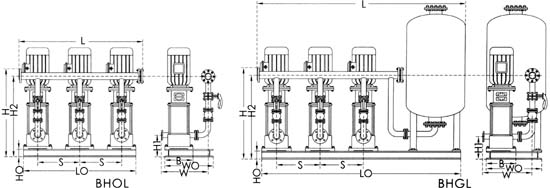

安裝尺寸圖

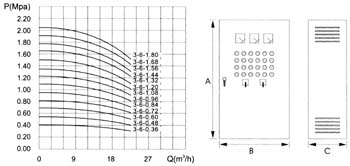

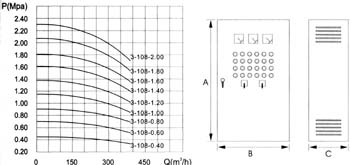

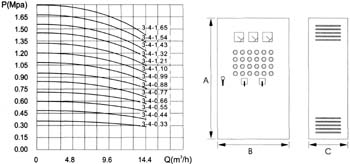

性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S1.5-3V	800	600	300
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450

☆ BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	6/3-0.36	40GDL6-12×3	1.5	1175	400	100	190	810	255	460	1225	411	873
	6/4-0.48	40GDL6-12×4	2.2	1175	400	100	190	810	255	460	1225	411	873
	6/5-0.60	40GDL6-12×5	2.2	1175	400	100	190	810	255	460	1225	411	873
	6/6-0.72	40GDL6-12×6	3	1175	400	100	190	810	255	460	1225	411	873
	6/7-0.84	40GDL6-12×7	3	1175	400	100	190	810	255	460	1225	411	873
	6/8-0.96	40GDL6-12×8	4	1175	400	100	190	810	255	460	1225	411	873
	6/9-1.08	40GDL6-12×9	4	1175	400	100	190	810	255	460	1225	411	873
	6/10-1.20	40GDL6-12×10	4	1175	400	100	190	810	255	460	1225	411	873
	6/11-1.32	40GDL6-12×11	5.5	1175	400	100	190	810	255	460	1225	411	873
	6/12-1.44	40GDL6-12×12	5.5	1175	400	100	190	810	255	460	1225	411	873
	6/13-1.56	40GDL6-12×13	7.5	1175	400	100	190	810	255	460	1225	411	873
	6/14-1.68	40GDL6-12×14	7.5	1175	400	100	190	810	255	460	1225	411	873
	6/15-1.80	40GDL6-12×15	7.5	1175	400	100	190	810	255	460	2190	411	873
BHGL	6/3-0.36	40GDL6-12×3	1.5	2165	600	100	190	810	255	460	2190	411	873
	6/4-0.48	40GDL6-12×4	2.2	2165	600	100	190	810	255	460	2190	411	873
	6/5-0.60	40GDL6-12×5	2.2	2165	600	100	190	810	255	460	2190	411	873
	6/6-0.72	40GDL6-12×6	3	2165	600	100	190	810	255	460	2190	411	873
	6/7-0.84	40GDL6-12×7	3	2165	600	100	190	810	255	460	2190	411	873
	6/8-0.96	40GDL6-12×8	4	2165	600	100	190	810	255	460	2190	411	873
	6/9-1.08	40GDL6-12×9	4	2165	600	100	190	810	255	460	2190	411	873
	6/10-1.20	40GDL6-12×10	4	2165	600	100	190	810	255	460	2190	411	873
	6/11-1.32	40GDL6-12×11	5.5	2165	600	100	190	810	255	460	2190	411	873
	6/12-1.44	40GDL6-12×12	5.5	2165	600	100	190	810	255	460	2190	411	873
	6/13-1.56	40GDL6-12×13	7.5	2165	600	100	190	810	255	460	2190	411	873
	6/14-1.68	40GDL6-12×14	7.5	2165	600	100	190	810	255	460	2190	411	873
	6/15-1.80	40GDL6-12×15	7.5	2165	600	100	190	810	255	460	2190	411	873
	本係列配φ600×1800隔膜式氣壓罐，主管管徑為DN50。

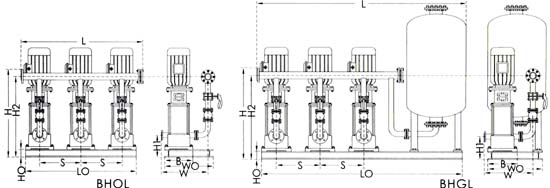

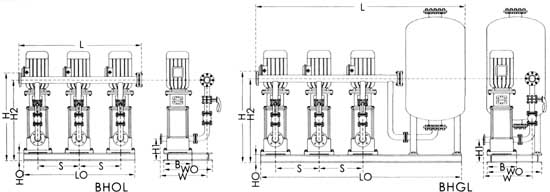

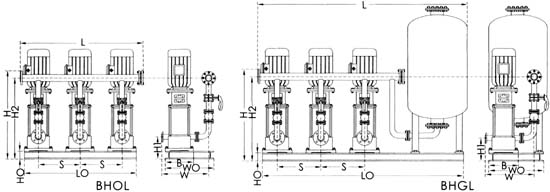

BHOL、BHGL安裝尺寸圖

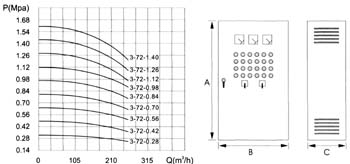

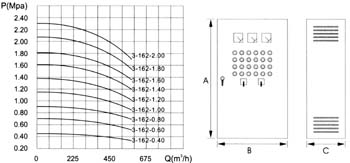

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S2.2-3V	800	600	300
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	12/2-0.30	50GDL12-15×2	2.2	1400	450	100	200	850	300	550	1450	460	940
	12/3-0.45	50GDL12-15×3	3	1400	450	100	200	850	300	550	1450	460	940
	12/4-0.60	50GDL12-15×4	4	1400	450	100	200	850	300	550	1450	460	940
	12/5-0.75	50GDL12-15×5	5.5	1400	450	100	200	850	300	550	1450	460	940
	12/6-0.90	50GDL12-15×6	5.5	1400	450	100	200	850	300	550	1450	460	940
	12/7-1.05	50GDL12-15×7	7.5	1400	450	100	200	850	300	550	1450	460	940
	12/8-1.20	50GDL12-15×8	7.5	1400	450	100	200	850	300	550	1450	460	940
	12/9-1.35	50GDL12-15×9	11	1400	450	100	200	850	300	550	1450	460	940
	12/10-1.50	50GDL12-15×10	11	1400	450	100	200	850	300	550	1450	460	940
BHGL	12/2-0.30	50GDL12-15×2	2.2	2400	600	100	200	850	300	550	2425	460	940
	12/3-0.45	50GDL12-15×3	3	2400	600	100	200	850	300	550	2425	460	940
	12/4-0.60	50GDL12-15×4	4	2400	600	100	200	850	300	550	2425	460	940
	12/5-0.75	50GDL12-15×5	5.5	2400	600	100	200	850	300	550	2425	460	940
	12/6-0.90	50GDL12-15×6	5.5	2400	600	100	200	850	300	550	2425	460	940
	12/7-1.05	50GDL12-15×7	7.5	2400	600	100	200	850	300	550	2425	460	940
	12/8-1.20	50GDL12-15×8	7.5	2400	600	100	200	850	300	550	2425	460	940
	12/9-1.35	50GDL12-15×9	11	2400	600	100	200	850	300	550	2425	460	940
	12/10-1.50	50GDL12-15×10	11	2400	600	100	200	850	300	550	2425	460	940
	本係列配φ600×1800隔膜式氣壓罐，主管管徑為DN65。

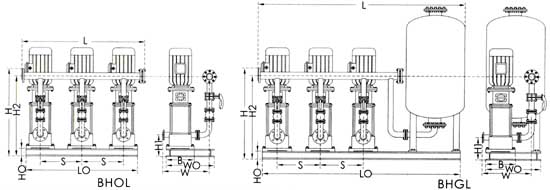

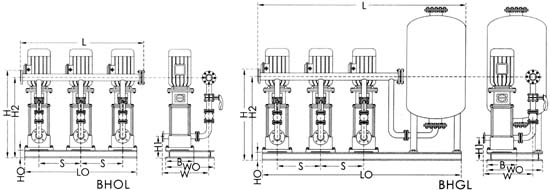

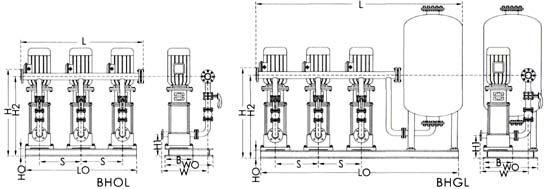

BHOL、BHGL安裝尺寸圖

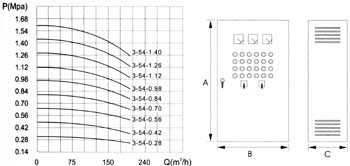

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500

☆ BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	18/2-0.30	50GDL18-15×2	3	1400	450	100	200	850	300	550	1450	460	941
	18/3-0.45	50GDL18-15×3	4	1400	450	100	200	850	300	550	1450	460	941
	18/4-0.60	50GDL18-15×4	5.5	1400	450	100	200	850	300	550	1450	460	941
	18/5-0.75	50GDL18-15×5	7.5	1400	450	100	200	850	300	550	1450	460	941
	18/6-0.90	50GDL18-15×6	7.5	1400	450	100	200	850	300	550	1450	460	941
	18/7-1.05	50GDL18-15×7	11	1400	450	100	200	850	300	550	1450	460	941
	18/8-1.20	50GDL18-15×8	11	1400	450	100	200	850	300	550	1450	460	941
	18/9-1.35	50GDL18-15×9	15	1400	450	100	200	850	300	550	1450	460	941
	18/10-1.50	50GDL18-15×10	15	1400	450	100	200	850	300	550	1450	460	941
BHGL	18/2-0.30	50GDL18-15×2	3	2400	600	100	200	850	300	550	2425	460	941
	18/3-0.45	50GDL18-15×3	4	2400	600	100	200	850	300	550	2425	460	941
	18/4-0.60	50GDL18-15×4	5.5	2400	600	100	200	850	300	550	2425	460	941
	18/5-0.75	50GDL18-15×5	7.5	2400	600	100	200	850	300	550	2425	460	941
	18/6-0.90	50GDL18-15×6	7.5	2400	600	100	200	850	300	550	2425	460	941
	18/7-1.05	50GDL18-15×7	11	2400	600	100	200	850	300	550	2425	460	941
	18/8-1.20	50GDL18-15×8	11	2400	600	100	200	850	300	550	2425	460	941
	18/9-1.35	50GDL18-15×9	15	2400	600	100	200	850	300	550	2425	460	941
	18/10-1.50	50GDL18-15×10	15	2400	600	100	200	850	300	550	2425	460	941
	本係列配φ600×1800隔膜式氣壓罐，主管管徑為DN80。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S3-3V	1400	600	400
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500

☆ BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	24/2-0.24	65GDL24-12×2	3	1400	500	100	210	850	300	550	1450	490	1035
	24/3-0.36	65GDL24-12×3	4	1400	500	100	210	850	300	550	1450	490	1035
	24/4-0.48	65GDL24-12×4	5.5	1400	500	100	210	850	300	550	1450	490	1035
	24/5-0.60	65GDL24-12×5	7.5	1400	500	100	210	850	300	550	1450	490	1035
	24/6-0.72	65GDL24-12×6	7.5	1400	500	100	210	850	300	550	1450	490	1035
	24/7-0.84	65GDL24-12×7	11	1400	500	100	210	850	300	550	1450	490	1035
	24/8-0.96	65GDL24-12×8	11	1400	500	100	210	850	300	550	1450	490	1035
	24/9-1.08	65GDL24-12×9	15	1400	500	100	210	850	300	550	1450	490	1035
	24/10-1.20	65GDL24-12×10	15	1400	500	100	210	850	300	550	1450	490	1035
	24/11-1.32	65GDL24-12×11	15	1400	500	100	210	850	300	550	1450	490	1035
	24/12-1.44	65GDL24-12×12	18.5	1400	500	100	210	850	300	550	1450	490	1035
BHGL	24/2-0.24	65GDL24-12×2	3	2400	600	100	210	850	300	550	2425	490	1035
	24/3-0.36	65GDL24-12×3	4	2400	600	100	210	850	300	550	2425	490	1035
	24/4-0.48	65GDL24-12×4	5.5	2400	600	100	210	850	300	550	2425	490	1035
	24/5-0.60	65GDL24-12×5	7.5	2400	600	100	210	850	300	550	2425	490	1035
	24/6-0.72	65GDL24-12×6	7.5	2400	600	100	210	850	300	550	2425	490	1035
	24/7-0.84	65GDL24-12×7	11	2400	600	100	210	850	300	550	2425	490	1035
	24/8-0.96	65GDL24-12×8	11	2400	600	100	210	850	300	550	2425	490	1035
	24/9-1.08	65GDL24-12×9	15	2400	600	100	210	850	300	550	2425	490	1035
	24/10-1.20	65GDL24-12×10	15	2400	600	100	210	850	300	550	2425	490	1035
	24/11-1.32	65GDL24-12×11	15	2400	600	100	210	850	300	550	2425	490	1035
	24/12-1.44	65GDL24-12×12	18.5	2400	600	100	210	850	300	550	2425	490	1035
	本係列配φ600×1800隔膜式氣壓罐，主管管徑為DN100。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S4-3V	1400	600	400
YJK-S5.5-3V	1400	600	400
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK -S18.5-3V	1800	800	500

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	36/2-0.24	80GDL36-12×2	4	1520	540	100	230	950	340	590	1570	560	1158
	36/3-0.36	80GDL36-12×3	5.5	1520	540	100	230	950	340	590	1570	560	1158
	36/4-0.48	80GDL36-12×4	7.5	1520	540	100	230	950	340	590	1570	560	1158
	36/5-0.60	80GDL36-12×5	11	1520	540	100	230	950	340	590	1570	560	1158
	36/6-0.72	80GDL36-12×6	11	1520	540	100	230	950	340	590	1570	560	1158
	36/7-0.84	80GDL36-12×7	15	1520	540	100	230	950	340	590	1570	560	1158
	36/8-0.96	80GDL36-12×8	15	1520	540	100	230	950	340	590	1570	560	1158
	36/9-1.08	80GDL36-12×9	18.5	1520	540	100	230	950	340	590	1570	560	1158
	36/10-1.20	80GDL36-12×10	18.5	1520	540	100	230	950	340	590	1570	560	1158
BHGL	36/2-0.24	80GDL36-12×2	4	2520	600	100	230	950	340	590	2545	560	1158
	36/3-0.36	80GDL36-12×3	5.5	2520	600	100	230	950	340	590	2545	560	1158
	36/4-0.48	80GDL36-12×4	7.5	2520	600	100	230	950	340	590	2545	560	1158
	36/5-0.60	80GDL36-12×5	11	2520	600	100	230	950	340	590	2545	560	1158
	36/6-0.72	80GDL36-12×6	11	2520	600	100	230	950	340	590	2545	560	1158
	36/7-0.84	80GDL36-12×7	15	2520	600	100	230	950	340	590	2545	560	1158
	36/8-0.96	80GDL36-12×8	15	2520	600	100	230	950	340	590	2545	560	1158
	36/9-1.08	80GDL36-12×9	18.5	2520	600	100	230	950	340	590	2545	560	1158
	36/10-1.20	80GDL36-12×10	18.5	2520	600	100	230	950	340	590	2545	560	1158
	本係列配φ600×1800隔膜式氣壓罐，主管管徑為DN150。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S7.5-3V	1600	700	450
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500
YJK-S22-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	54/2-0.28	80GDL54-14×2	7.5	1520	540	100	230	950	340	590	1570	560	1158
	54/3-0.42	80GDL54-14×3	11	1520	540	100	230	950	340	590	1570	560	1158
	54/4-0.56	80GDL54-14×4	15	1520	540	100	230	950	340	590	1570	560	1158
	54/5-0.70	80GDL54-14×5	18.5	1520	540	100	230	950	340	590	1570	560	1158
	54/6-0.84	80GDL54-14×6	18.5	1520	540	100	230	950	340	590	1570	560	1158
	54/7-0.98	80GDL54-14×7	22	1520	540	100	230	950	340	590	1570	560	1158
	54/8-1.12	80GDL54-14×8	30	1520	540	100	230	950	340	590	1570	560	1158
	54/9-1.26	80GDL54-14×9	30	1520	540	100	230	950	340	590	1570	560	1158
	54/10-1.40	80GDL54-14×10	37	1520	540	100	230	950	340	590	1570	560	1158
BHGL	54/2-0.28	80GDL54-14×2	7.5	2720	800	100	230	950	340	590	2745	560	1158
	54/3-0.42	80GDL54-14×3	11	2720	800	100	230	950	340	590	2745	560	1158
	54/4-0.56	80GDL54-14×4	15	2720	800	100	230	950	340	590	2745	560	1158
	54/5-0.70	80GDL54-14×5	18.5	2720	800	100	230	950	340	590	2745	560	1158
	54/6-0.84	80GDL54-14×6	18.5	2720	800	100	230	950	340	590	2745	560	1158
	54/7-0.98	80GDL54-14×7	22	2720	800	100	230	950	340	590	2745	560	1158
	54/8-1.12	80GDL54-14×8	30	2720	800	100	230	950	340	590	2745	560	1158
	54/9-1.26	80GDL54-14×9	30	2720	800	100	230	950	340	590	2745	560	1158
	54/10-1.40	80GDL54-14×10	37	2720	800	100	230	950	340	590	2745	560	1158
	本係列配φ800×2200隔膜式氣壓罐，主管管徑為DN150。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S11-3V	1600	700	450
YJK-S15-3V	1800	800	500
YJK-S18.5-3V	1800	800	500
YJK-S22-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S45-3V	2200	900	600

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	72/2-0.28	100GDL72-14×2	11	1520	540	100	240	1050	340	590	1570	580	1250
	72/3-0.42	100GDL72-14×3	15	1520	540	100	240	1050	340	590	1570	580	1250
	72/4-0.56	100GDL72-14×4	18.5	1520	540	100	240	1050	340	590	1570	580	1250
	72/5-0.70	100GDL72-14×5	22	1520	540	100	240	1050	340	590	1570	580	1250
	72/6-0.84	100GDL72-14×6	30	1520	540	100	240	1050	340	590	1570	580	1250
	72/7-0.98	100GDL72-14×7	30	1520	540	100	240	1050	340	590	1570	580	1250
	72/8-1.12	100GDL72-14×8	37	1520	540	100	240	1050	340	590	1570	580	1250
	72/9-1.26	100GDL72-14×9	37	1520	540	100	240	1050	340	590	1570	580	1250
	72/10-1.40	100GDL72-14×10	45	1520	540	100	240	1050	340	590	1570	580	1250
BHGL	72/2-0.28	100GDL72-14×2	11	2720	800	100	240	1050	340	590	2745	580	1250
	72/3-0.42	100GDL72-14×3	15	2720	800	100	240	1050	340	590	2745	580	1250
	72/4-0.56	100GDL72-14×4	18.5	2720	800	100	240	1050	340	590	2745	580	1250
	72/5-0.70	100GDL72-14×5	22	2720	800	100	240	1050	340	590	2745	580	1250
	72/6-0.84	100GDL72-14×6	30	2720	800	100	240	1050	340	590	2745	580	1250
	72/7-0.98	100GDL72-14×7	30	2720	800	100	240	1050	340	590	2745	580	1250
	72/8-1.12	100GDL72-14×8	37	2720	800	100	240	1050	340	590	2745	580	1250
	72/9-1.26	100GDL72-14×9	37	2720	800	100	240	1050	340	590	2745	580	1250
	72/10-1.40	100GDL72-14×10	45	2720	800	100	240	1050	340	590	2745	580	1250
	本係列配φ800×2200隔膜式氣壓罐，主管管徑為DN150。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S18.5-3V	1800	800	500
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S45-3V	2200	900	600
YJK-S55-3V	2200	1000	600
YJK-S75-3V	2200	1000	600
YJK-S90-3V	2200	1000	600

BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	108/2-0.40	125GDL10-20×2	18.5	1800	600	100	260	1170	400	700	1850	706	1385
	108/3-0.60	125GDL10-20×3	30	1800	600	100	260	1170	400	700	1850	706	1385
	108/4-0.80	125GDL10-20×4	37	1800	600	100	260	1170	400	700	1850	706	1385
	108/5-1.00	125GDL10-20×5	45	1800	600	100	260	1170	400	700	1850	706	1385
	108/6-1.20	125GDL10-20×6	55	1800	600	100	260	1170	400	700	1850	706	1385
	108/7-1.40	125GDL10-20×7	75	1800	600	100	260	1170	400	700	1850	706	1385
	108/8-1.60	125GDL10-20×8	75	1800	600	100	260	1170	400	700	1850	706	1385
	108/9-1.80	125GDL10-20×9	90	1800	600	100	260	1170	400	700	1850	706	1385
	108/10-2.00	125GDL10-20×10	90	1800	600	100	260	1170	400	700	1850	706	1385
BHGL	108/2-0.40	125GDL10-20×2	18.5	3200	1000	100	260	1170	400	700	3225	706	1385
	108/3-0.60	125GDL10-20×3	30	3200	1000	100	260	1170	400	700	3225	706	1385
	108/4-0.80	125GDL10-20×4	37	3200	1000	100	260	1170	400	700	3225	706	1385
	108/5-1.00	125GDL10-20×5	45	3200	1000	100	260	1170	400	700	3225	706	1385
	108/6-1.20	125GDL10-20×6	55	3200	1000	100	260	1170	400	700	3225	706	1385
	108/7-1.40	125GDL10-20×7	75	3200	1000	100	260	1170	400	700	3225	706	1385
	108/8-1.60	125GDL10-20×8	75	3200	1000	100	260	1170	400	700	3225	706	1385
	108/9-1.80	125GDL10-20×9	90	3200	1000	100	260	1170	400	700	3225	706	1385
	108/10-2.00	125GDL10-20×10	90	3200	1000	100	260	1170	400	700	3225	706	1385
	本係列配φ1000×2500隔膜式氣壓罐，主管管徑為DN200。

BHOL、BHGL安裝尺寸圖

BHOL、BHGL性能曲線及控製櫃尺寸

控製櫃型號	高度A (mm)	寬度B (mm)	深度C (mm)
YJK-S30-3V	2000	1000	600
YJK-S37-3V	2000	1000	600
YJK-S55-3V	2200	1000	600
YJK-S75-3V	2200	1000	600
YJK-S90-3V	2200	1000	600

☆ BHOL、BHGL性能參數表及安裝尺寸表

型號	規格	泵型號	功率	基座規格			出口高度		泵寬度	泵間距	外型規格
型號	規格	泵型號	功率	L0	W0	H0	H1	H2	泵寬度	泵間距	L	W	H
BHOL	162/3-0.40	150GDL160-20×2	30	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-0.60	150GDL160-20×3	37	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-0.80	150GDL160-20×4	55	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.00	150GDL160-20×5	75	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.20	150GDL160-20×6	75	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.40	150GDL160-20×7	90	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.60	150GDL160-20×8	110	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-1.80	150GDL160-20×9	110	1800	600	100	280	1260	400	700	1850	821	1532
	162/3-2.00	150GDL160-20×10	132	1800	600	100	280	1260	400	700	1850	821	1532
BHGL	162/3-0.40	150GDL160-20×2	30	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-0.60	150GDL160-20×3	37	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-0.80	150GDL160-20×4	55	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.00	150GDL160-20×5	75	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.20	150GDL160-20×6	75	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.40	150GDL160-20×7	90	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.60	150GDL160-20×8	110	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-1.80	150GDL160-20×9	110	3200	1000	100	280	1260	400	700	3225	821	1532
	162/3-2.00	150GDL160-20×10	132	3200	1000	100	280	1260	400	700	3225	821	1532
	本係列配φ1000×2500隔膜式氣壓罐，主管管徑為DN250。
