SFBX不鏽鋼耐腐蝕自吸泵結構安裝尺寸圖

時間：2013/11/5 來源：浙江香蕉视频网站江泵業有限公司

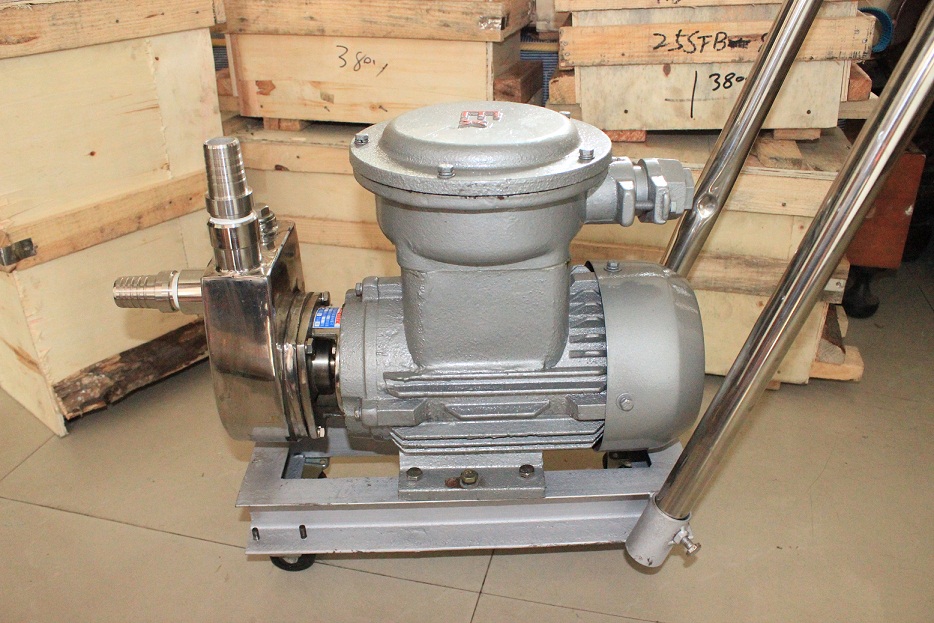

SFB和SFBX係列不鏽鋼耐腐蝕自吸泵是我公司自行研製的不鏽鋼耐腐蝕離心泵，兩麵三刀係列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形式，另外，泵與電機的聯接方式又有直聯係和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由於我廠產品集優良結構、性能、造形於一身，兼過流零部件及連接架采用優質不鏽鋼材料製造，所以，兩係列產品具有耐腐蝕性能可靠，使用、維護方便、結構緊湊、能耗低、密封性能好等一係列優點。
【SFBX型不鏽鋼耐腐蝕自吸泵,自吸式汙水泵】主要用途：

SFB和SFBX係列不鏽鋼耐腐蝕離心泵可輸送溫度不高於90℃(直聯式)或不高於105℃(帶軸承托架式)，含或不含）有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，SFBX係列不鏽鋼耐腐蝕自吸泵還具有自吸性能，兩係列泵廣泛適用於食品、飲料、醫藥、汙水處理、化工、電鍍、漂染、精細化工等行業使用。

【SFBX型不鏽鋼耐腐蝕自吸泵,自吸式汙水泵】安裝尺寸圖：

型號/尺寸	外形及安裝尺寸
型號/尺寸	L1	L2	L3	L4	L5	H1	H2	G1	G2	d	d1	D1a	D1b	D1c	D1d	d2	D2a	D2b	D2c	D2d
25SFB-8	34	128	80	308	100	63	88	G1°	G3/4°	8	14	100	75	60	25	11	90	65	50	20
40SFB-13	41	151	90	331	112	71	110	G3/4°	G1°	7	14	130	100	80	40	11	100	75	60	25
50SFB-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50SFB-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50SFB-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25SFBX-8	95	204	80	384	100	133	109	27	27	8
25SFBX-13	99	227	90	407	112	161	108	27	27	7
40SFBX-18	107	260	100	464	140	193	122	38	38	10
50SFBX-22	118	283	140	540	160	220	133	50	50	10
