ZW消防增壓穩壓設備工作原理

時間：2013/7/16 來源：浙江香蕉视频网站江泵業有限公司

◆產品介紹

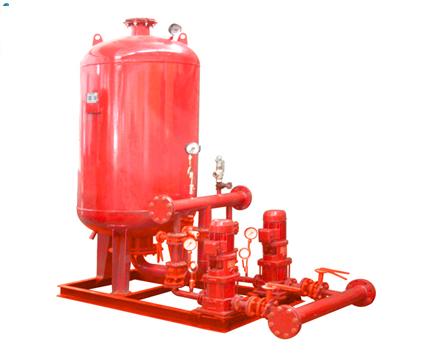

我公司生產的ZW消防增壓穩壓設備是參照國家建築標準設計圖集98S205等設計、製造的消防專用的增壓穩壓設備。該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，適用於多層和高層建築工程有增壓要求的消火栓給水係統及自動噴水滅火係統等各類消防給水係統。本設備的高工作壓力分別為0.6mpa、1.0mpa、1.6mpa，消防儲水容積大於150L、300L、450L，穩壓水容積大於50L，用於消火栓係統時，水槍每股流量為2.5L/S、5L/S，充實水柱長度為7M、10M、13M；用於自動噴水係統時，每個噴頭流量為1.0L/S，噴頭壓力為0.1MPA。
該產品是為消防滅火工程配套的設備，主要作用：保持水滅火管網的消防壓力，發生火警打開水滅火設備能立即噴出充實水柱，給報警聯動啟動大消防泵贏得30秒以上的初期滅火撲救時間，直至消防主泵全負荷啟動進行，由於該設備能始終保持管網壓力，使管網不存空氣啟動大消防泵不打嗆管網無顫動危險。
◆工作原理
消防增壓穩壓設備是通過隔膜將氣水分開。一次充氣常年運行使用，工作時起動水泵水室進水，水壓升高，氣室的氣體被壓縮。水泵在設定的高壓停車，當水壓下降時，氣室氣體膨脹，隔膜收縮，壓迫水室出水，在設定的壓差低壓時補水泵啟動，這樣周而複始，通過電接點壓力表和自動控製箱控製連續供水。
◆產品特點
一、隔膜罐一次充氣持久使用，能防止水質汙染。
二、設備占地小投資省，自動運行。
三、故障保護，故障自動切換。
四、可與控製中心聯網（可根據設計）
五、本設備根據標準圖集，98s205、GA30-92、GA30-2002等標準組織生產製造.
造型說明：ZW消防增壓穩壓設備的造型是根據用戶自來水管線，壓力與流量，用戶實際用水量，用戶實際用水量，建築物的高度等數據來確定的，設備表用的調節器容積是按照自來水流量滿足要求的情況下估算的，如果自來水管路很細，流量不能滿足用水高峰期的用水要求，需要重新計算調節器的容積，推薦公式如下：
V容積=（Q出-Q進）△t
Q進=一天高用水高峰期自來水進水量
Q出=一天高用水高峰期用戶用水量
t=大用水高峰期持續時間
◆產品用途
適用於多層和高層建築工程有增壓要求的消火栓給水係統及自動噴水滅火係統等各類消防給水係統。
◆訂貨須知
1、訂貨前請詳細閱讀本手冊，清楚標明規格、型號、數量及產品的包裝形式。需要本公司代為設計時，請提供詳細的參數，並指出：
2、所用尺寸；
3、泵的介質、壓力等使用環境；如果用於消防以外的場合，請及時與技術部門聯係，加以確認；如果用於易燃，易爆場合，應使用防爆電機，並注明所要求防爆電機的有關技術要求；對於立式泵，如有防振要求時，可提出隔振器或隔振墊要求，並在合同中注明，但上述附件價格另議；
3、注明產品支付時間、支付地點及運輸方式等。
◆安裝要求
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控製泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外麵。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

◆ZW(L)消防專用增壓穩壓給水設備(立式隔膜罐)性能參數表。

序號	增壓穩壓設備型號	消防壓力 (MPa) P1	立式隔膜式氣壓罐			配用水泵參數			設備運行重量(㎏)	運行壓力(MPa) PS1-PS2
			型號規格	消防儲水容積(L)		流量	揚程	功率
			型號規格	標定容積	實際容積	M³/h	M	Kw
1	ZW(L)-Ⅰ-X-7	0.10	SQL800×0.6	300	319	3	40	1.5	1487	0.26-0.31
2	ZW(L)-Ⅰ-Z-10	0.16	SQL800×0.6	150	159	3	40	1.5	1463	0.26-0.31
3	ZW(L)-Ⅰ-X-10	0.16	SQL800×0.6	300	319	3	50	1.5	1509	0.26-0.42
4	ZW(L)-Ⅰ-X-13	0.22	SQL1000×0.6	300	329	3	40	1.5	2362	0.35-0.40
5	ZW(L)-Ⅰ-XZ-10	0.16	SQL1000×0.6	450	480	3	40	1.5	2362	0.33-0.38
6	ZW(L)-Ⅰ-XZ-13	0.22	SQL1000×0.6	450	452	3	50	1.5	2362	0.41-0.46
7	ZW(L)-Ⅱ-Z-A	0.22-0.38	SQL800×0.6	150	159	3	60	2.2	1487	0.53-0.60
8	ZW(L)-Ⅱ-Z-B	0.38-0.50	SQL800×1.0	150	159	3	80	2.2	1548	0.68-0.75
9	ZW(L)-Ⅱ-Z-C	0.50-0.65	SQL1000×1.5	150	206	3	90	2.2	1670	0.81-0.86
10	ZW(L)-Ⅱ-Z-D	0.65-0.85	SQL1000×1.5	150	206	3	110	3.0	1736	1.04-1.10
11	ZW(L)-Ⅱ-Z-E	0.85-1.00	SQL1000×1.5	150	206	3	130	4.0	1744	1.21-1.27
12	ZW(L)-Ⅱ-X-A	0.22-0.38	SQL1000×0.6	300	302	3	60	2.2	2934	0.55-0.60
13	ZW(L)-Ⅱ-X-B	0.38-0.50	SQL1000×1.0	300	302	3	80	2.2	2544	0.70-0.75
14	ZW(L)-Ⅱ-X-C	0.50-0.65	SQL1000×1.5	300	302	3	100	3.0	2739	0.88-0.93
15	ZW(L)-Ⅱ-X-D	0.65-0.85	SQL1200×1.5	300	355	3	130	4.0	2753	1.05-1.11
16	ZW(L)-Ⅱ-X-E	0.85-1.00	SQL1200×1.5	300	355	3	150	4.0	2780	1.21-1.26
17	ZW(L)-Ⅱ-XZ-A	0.22-0.38	SQL1200×0.6	450	474	3	60	2.2	3706	0.53-0.58
18	ZW(L)-Ⅱ-XZ-B	0.38-0.50	SQL1200×1.0	450	474	3	80	2.2	4012	0.68-0.73
19	ZW(L)-Ⅱ-XZ-C	0.50-0.65	SQL1200×1.0	450	474	3	100	3.0	4026	0.87-0.92
20	ZW(L)-Ⅱ-XZ-D	0.65-0.85	SQL1200×1.5	450	474	3	120	4.0	4169	1.12-1.17
21	ZW(L)-Ⅱ-XZ-E	0.85-1.00	SQL1200×1.5	450	474	3	140	4.0	4221	1.30-1.35

◆ZW(W)消防專用增壓穩壓給水設備(臥式隔膜罐)性能參數表。

序號	增壓穩壓設備型號	消防壓力 (MPa) P1	立式隔膜式氣壓罐			配用水泵參數			設備運行重量(㎏)	運行壓力(MPa) PS1-PS2
			型號規格	消防儲水容積(L)		流量	揚程	功率
			型號規格	標定容積	實際容積	M³/h	M	Kw
1	ZW(W)-Ⅰ-X-7	0.10	SQW1000×0.6	300	319	3	30	1.1	2613	0.20-0.25
2	ZW(W)-Ⅰ-Z-10	0.16	SQW1000×0.6	150	312	3	30	1.1	2570	0.25-0.30
3	ZW(W)-Ⅰ-X-10	0.16	SQW1000×0.6	300	312	3	30	1.1	2613	0.25-0.30
4	ZW(W)-Ⅰ-X-13	0.22	SQW1000×0.6	300	312	3	40	1.5	2593	0.32-0.37
5	ZW(W)-Ⅰ-XZ-10	0.16	SQW1000×0.6	450	467	3	40	1.5	2593	0.30-0.35
6	ZW(W)-Ⅰ-XZ-13	0.22	SQW1000×0.6	450	452	3	50	1.5	2593	0.38-0.43
7	ZW(W)-Ⅱ-Z-A	0.22-0.38	SQW800×0.6	150	234	3	60	2.2	2570	0.49-0.54
8	ZW(W)-Ⅱ-Z-B	0.38-0.50	SQW800×1.0	150	234	3	70	2.2	2730	0.63-0.68
9	ZW(W)-Ⅱ-Z-C	0.50-0.65	SQW1000×1.0	150	234	3	90	2.2	2738	0.81-0.86
10	ZW(W)-Ⅱ-Z-D	0.65-0.85	SQW1000×1.5	150	234	3	110	3.0	2913	1.05-1.10
11	ZW(W)-Ⅱ-Z-E	0.85-1.00	SQW1000×1.5	150	234	3	130	4.0	2953	1.21-1.27
12	ZW(W)-Ⅱ-X-A	0.22-0.38	SQW1000×0.6	300	312	3	60	2.2	2626	0.53-0.58
13	ZW(W)-Ⅱ-X-B	0.38-0.50	SQW1000×1.0	300	312	3	80	2.2	2665	0.68-0.73
14	ZW(W)-Ⅱ-X-C	0.50-0.65	SQW1000×1.0	300	312	3	100	3.0	2679	0.87-0.92
15	ZW(W)-Ⅱ-X-D	0.65-0.85	SQW1000×1.5	300	312	3	120	4.0	2889	1.12-1.18
16	ZW(W)-Ⅱ-X-E	0.85-1.00	SQW1000×1.5	300	312	3	140	4.0	2968	1.30-1.36
17	ZW(W)-Ⅱ-XZ-A	0.22-0.38	SQW1200×0.6	450	506	3	60	2.2	3992	0.53-0.58
18	ZW(W)-Ⅱ-XZ-B	0.38-0.50	SQW1200×1.0	450	506	3	80	2.2	4251	0.68-0.73
19	ZW(W)-Ⅱ-XZ-C	0.50-0.65	SQW1200×1.0	450	506	3	100	3.0	4265	0.87-0.92
20	ZW(W)-Ⅱ-XZ-D	0.65-0.85	SQW1200×1.5	450	506	3	120	4.0	4497	1.12-1.17
21	ZW(W)-Ⅱ-XZ-E	0.85-1.00	SQW1200×1.5	450	506	3	140	4.0	4572	1.30-1.35
