XQ係列消防氣壓給水設備工作原理示意圖

時間：2013/6/15 來源：浙江香蕉视频网站江泵業有限公司

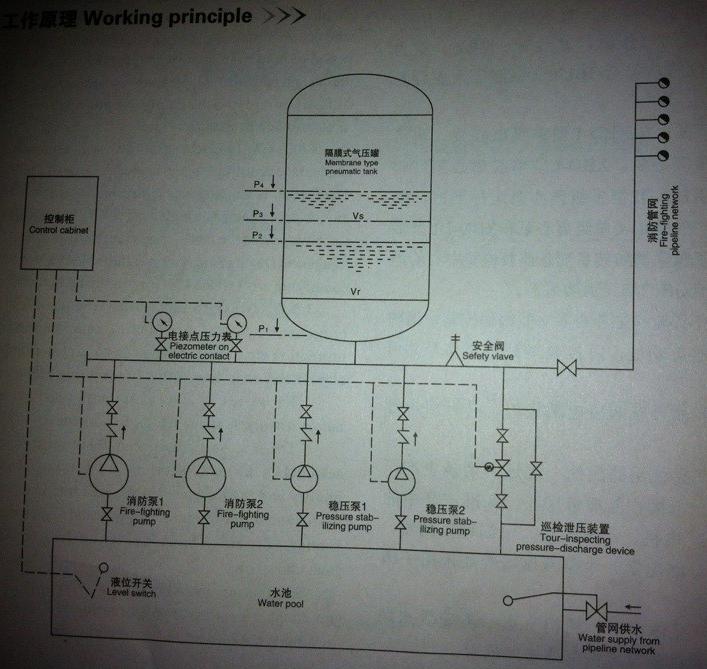

XQ係列消防氣壓給水設備工作原理示意圖

穩壓泵工作時將水送至給水管網,多餘的水進入氣壓罐後,水室擴大,氣室縮小,壓力隨之升高,當壓力升至穩壓上限P4時,水泵停轉,此時氣壓罐內被壓縮氣體的壓力將貯存的水送入管網,氣壓罐的水室縮小,氣室擴大,壓力隨之下降,當壓力降至穩壓下限P3時,穩壓泵又重新啟動.如此周而複始,穩壓設備不斷運行.當發生火情時,消火栓或噴頭開啟,穩壓泵不能滿足保壓要求,壓力繼續下降,當壓力降至消防工作壓力P2時(或其他消防信號反饋)消防主泵自動啟動.

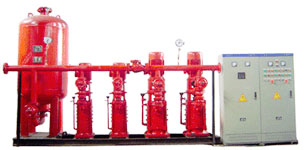

XQ係列消防穩壓給水設備主要由氣壓罐、水泵、電控櫃等組裝而成。該設備是根據公安部GA30-2002《消防氣壓給水設備的性能要求和試驗方法》的要求下設計的消防專用滅火組合裝置。設備設計合理，結構可靠、性能穩定。可在各消火栓係統，自動噴淋係統中配套使用，能滿足各種消防設計規範要求。

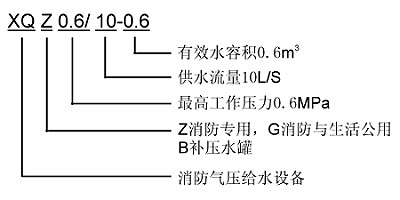

設備型號規格表示法：

設備常用規格基本參數：

序號	型號	設計壓力 Mpa	總容積 m³	有效水容積 m³	進出水口徑 mm	設備高度長度 mm	罐體直徑 mm	氣壓罐重量
1	XQ□-400	0.6-1.0-1.6	0.1	0.03	50	1400	400	120
2	XQ□-600	0.6-1.0-1.6	0.3	0.06	50	1600	600	200
3	XQ□-800	0.6-1.0-1.6	0.8	0.15	80	2300	800	400
4	XQ□-1000	0.6-1.0-1.6	1.5	0.2	100	2500	1000	450
5	XQ□-1200	0.6-1.0-1.6	2.3	0.4	100	3000	1200	600
6	XQ□-1400	0.6-1.0-1.6	3.5	0.6	100	3100	1400	950
7	XQ□-1600	0.6-1.0-1.6	4.8	1.2	100	3200	1600	1100
8	XQ□-1800	0.6-1.0-1.6	6.5	1.8	100	3400	1800	1500
9	XQ□-2000	0.6-1.0-1.6	8.0	3.0	100	3600	2000	1950
10	XQ□-2200	0.6-1.0-1.6	14.5	5.8	100	4000	2200	2500

設備主要尺寸及安裝圖：

　工作原理：

　該設備采用囊式(隔膜)氣壓給水，當穩壓水泵處於低壓工作壓力P3時，由壓力繼電器傳感信號通過電控箱自動啟動水泵向罐內補水，且同時增壓，當壓力達到高工作壓力P4時，穩壓水泵自動停止，此時的係統壓力在低工作壓力P3和高工作壓力P4之間變化。

　在消防供水狀態下，當壓力降到主消防泵啟動壓力P2時，主消防泵自動啟動向係統內供水。在主消防失靈而不能供水時，係統壓力繼續降到設計所允許的低供水壓力時，主消防泵自動啟動向係統內供水P1時，備用水泵自動啟動，確保消防正常供水。
