立式泥漿泵結構圖及安裝示意圖

時間：2013/5/20 來源：浙江香蕉视频网站江泵業有限公司

NL係列立式泥漿泵係單級單吸立式離心泵，主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐性、耐腐蝕性較好，加工工藝方便。葉輪為三片單園弦彎葉，選用半封閉葉輪，並采用可鍛鑄鐵、所以強度高，耐腐蝕；加工方便，通過性好，效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼製造。泵座中裝有四隻骨架油封和軸套，防止軸磨損，延長軸的使用壽命。 NL係列泥漿泵可垂直或傾斜使用，占地麵積小，蝸殼需埋在工作介質中工作，容易啟動，不需弓I水，旋轉方向應從電機尾部看是順時針方向工作。總機長度備有各種規格，以便使用單位根據用途因地製宜地選用。

型號意義：

【NL係列立式泥漿泵】主要用途：

1、NL係列，使用於礦山、造紙、印染、環保、石墨、雲母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建築、大理石廠、金礦、泥漿、流沙、泥塘、汙塘、汙濁液送吸濃漿稠液、裝料及懸浮物質的汙水作業，也可作煤礦排水及含有泥塊的流體。
　　 2、若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作於土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，以下工程。
　　 3、養魚用作帶水清塘、魚池增氧等

【NL係列立式泥漿泵】性能參數：

型號	轉速 n r/min	流量 Q m3/h	揚程 H m	效率 n %	電機功率 KW	立式泵全長 mm	機泵重量 kg
NL50-8 NL50A-8	1450	20-30	8-9	42	1.5	1310	63
NL50-12 NL50A-12	1450	25-38	12-14	41	3	1310	80
NL76-9 NL76A-9	1450	50-70	9-10	42	3	1350	90
NL65-16 NL65A-16	1450	50-60	15-18	42	5.5	1430	152
NL80-12 NL80A-12	1450	80-120	11-13	56	7.5	1430	145
NL100-16 NL100A-16	1450	80-100	15-17	61	15	1510	270
NL150-12 NL150A-12	1450	100-150	11-13	66	18.5	1690	350
NL150-16 NL150A-16	1450	120-180	15-20	68	22	1690	370

【NL係列立式泥漿泵】結構圖：

序號	型式/另件名稱	NL,NLF,NW
序號	型式/另件名稱	編號	數量	備注
1	網罩	1	1
2	葉輪螺母	2	1
3	葉輪	3	1
4	泵殼	4	1
5	泵座	5	1
6	0型圈	6	1	改進型用機械密封
7	油封	7	4	改進型用機械密封
8	軸套	8	1	改進型用機械密封
9	出水彎頭	9	1
10	泵軸	10	1
11	軸承	11	2
12	從動聯軸器	12	1
13	主動聯軸器	13	1
14	聯接筒	14	1
15	軸承座	15	2
16	聯接軸	16	1
17	支撐筒	17	2
18	軸承蓋	18	1
19	從動聯軸器	19	1
20	電機座	20	1
21	電機座C	21	1	帶固定板用
22	主動聯軸器	22	1
23	電動機	23	1
24	彈性塊	24	1

【NL係列立式泥漿泵】泵長度規格：

型號長度	NL150-12 NL150A-12 NL150-16 NL150A-16	NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9	NL65-16 NL165A-16 NL80-12 NL80A-12	NL100-16 NL100A-16
泵長度 L (毫米）	650	470	710	710
	1300	1120	1190	1190
		1620	1910	1940
	/	2120	2410	2440
	/	2620	3130	3190
	/	3120	3630	3690
	/	3620	4350	4440
	/	4120	4850	4940
	/	4620	5570	5690
	/	5120	6070	6190
	/	3620	/	/

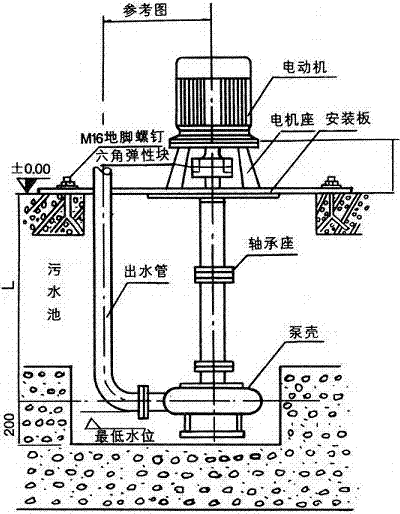

【NL係列立式泥漿泵】安裝示意圖：

【NL係列立式泥漿泵】安裝盤尺寸圖：

型號/代號	L	L1	L2	L3	B	B1	d	d1	4-d2	4-R	δ
NL25-10	180	120	350	400	280	330	72	40	13	25	6
NL50-8	255	230	590	650	490	550	215	70	18	30	8
NL80-9 NL50-12 NL76-9	255	230	590	650	490	550	258	80 70 70	18	30	10
NL65-16 NL80-12 NL50-24	255	285	690	750	590	650	175	70 110 70	18	30	12
NL100-16 NL100A-16	380	350	920	1000	820	900	226	115 70	18	40	14

【NL係列立式泥漿泵】安裝與拆卸：

(一)、拆卸
1、拆卸電鈄或麵定板，出水管。
2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背麵，拆鍵葉輪。
3、拆氹從動半聯軸器，再拆卸鍵、然後把電機座拆卸，與支撐筒分離。
4、拆卸泵座與支撐筒螺栓，使其分幵。
5、從軸上拆卸軸套與軸承。
(二)、安裝
1、對所有零件進行檢査是否有缺損，所有紙墊兩麵都要塗一層簿黃油，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油後放入泵座，再裝上軸承。
3、軸套內裝上0型密封圈後塗上黃油。
4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母後用手旋轉葉輪，轉動靈活即可。
6、放上紙墊裝上泵殼，用螺釘固定並裝上濾網。然後再用手拔動葉輪，轉動靈活即可。
7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然後將電機與電機座螺栓固定。裝好後要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

【NL係列立式泥漿泵】故障原因及排除方法：

現象

產生原因

排除方法

不

啟

動

與

運

轉

1、饋電線有斷路。

2、電壓太低。
