雙級高速直聯結構旋片真空泵結構圖及安裝尺寸圖

時間:2013/3/6 來源:浙江揚子江泵業有限公司

雙級高速直聯結構旋片真空泵

◆配製特殊設計氣鎮閥,防止泵油混水,延長泵油的使用時間,當打開氣鎮閥時,仍保持較高的極限真空。

◆采用國際同類產品設計,體積小,重量輕,噪音低,啟動方便。

◆配有油泵結構裝置,強製自動進油,在通大氣下也能工作。

◆防返油,不漏油,不汙染環境。

◆該泵可單獨作為抽氣使用,也可作為增壓泵,擴散泵,分子泵等的前級泵,維持泵,鈦泵的預抽泵使用。

◆用於真空器件製造、醫療分析儀器、尤其是溴化鋰、空調、冰臬等製冷行業。

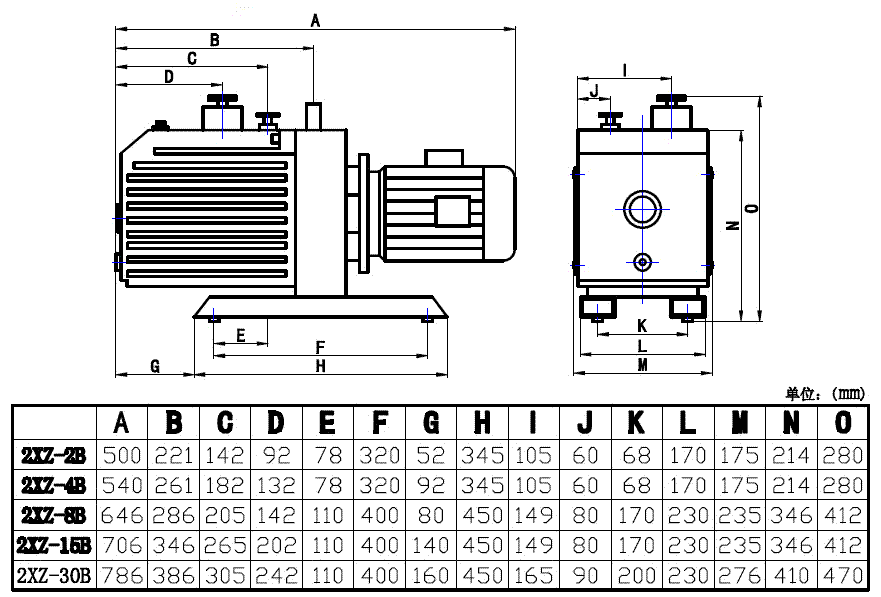

結構圖

主要性能與參數

型號(Model) 2XZ-0.5
(D2H)
2XZ-1
(D4H)
2XZ-2
(D8H)
2XZ-4
(D16H)
2XZ-8B
(D30H)
2XZ-15B
(D60H)
2XZ-30B
(D100H)
抽氣速率(L/S) 0.5 1 2 4 8 15 30
極限壓力(Pa) ≤6x10-2
氣鎮開 ≤6.5 ≤1.33
轉速 1440 1410 1420 1440
電機功率(KW) 0.18 0.25 0.37 0.55 1.1 2.2 3
進氣口直徑 16 16 25 25 40 40 50
外型尺寸
(長*寬*高)
445*125*240 445*125*240 490*150*240 520*150*250 570*185*315 780*220*320 980*330*400
