GC型水泵係臥式單吸多級分段離心泵，供輸送清水及物理化學性質類似於水的液體之用。該型泵中，1.5GC、2.5GC、4GC、四個型號當流量為6-45 m 3/h時，總揚程可達46-287米。可輸送110℃以下的純淨清水，適合鍋爐給水，工廠及城市給水之用。

　　泵型號意義：2.5GC-6×5
　　2.5-吸入口直徑(毫米)被25除得值並化整。
　　GC-鍋爐給水泵。
　　6-縮小為0.1泵的比轉數，即比轉數為60
　　5-葉輪數量或級數。

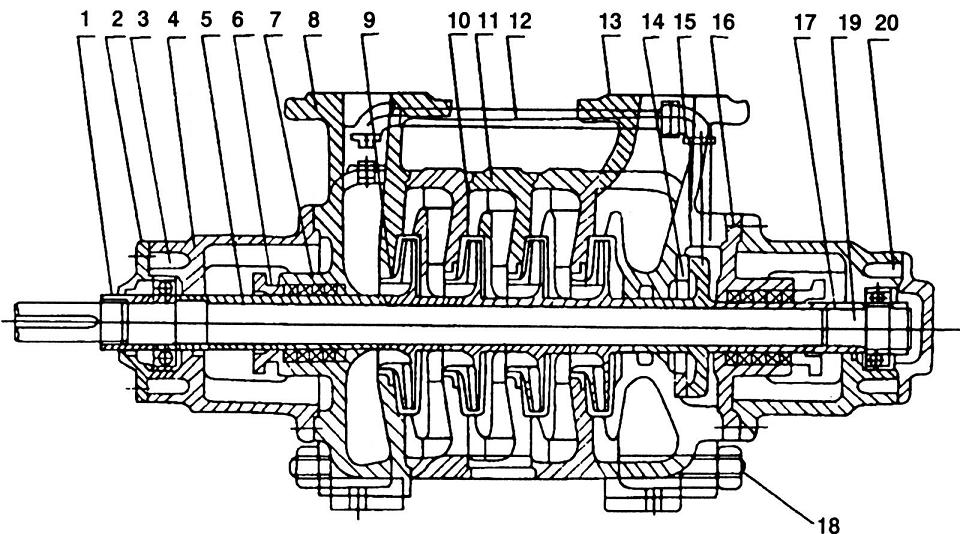

　　【產品結構】
　　

　　1軸套螺母2軸承蓋3軸承4軸承體5軸承甲6填料壓蓋7填料環

　　8進水段9密封環10葉輪11中段12回水管13出水段14平衡環

　　15平衡盤16尾蓋17軸套乙18拉緊螺栓19軸20園螺母

　　【結構說明】
　　GC型多級泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對淮導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修後裝配時務必注意，若有偏差必須調整。
　　GC型多級泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
　　進水段、中段、出水段及尾蓋均為鑄鐵製成，共同形成泵的工作室。
　　葉輪為鑄鐵製成，內有葉片，液體沿軸向單側進入，由於葉輪前後受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪製造時經靜平衡試驗。
　　軸為優質碳素鋼製成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針方向旋轉。　　密封環為鑄鐵製成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損後可用備件更換。
　　平衡環為鑄鐵製成，固定在出水段上，它與平衡盤共同組成平衡裝置。
　　平衡盤為耐磨鑄鐵製成，裝在軸上，位於出水段與尾蓋之間，平衡軸向力。
　　軸套為鑄鐵製成，位於兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損後可用備件更換。
　　軸承是用單列向心球軸承，采用鈣基黃油潤滑。
　　填料起密封作用，防止空氣進入和大量液體漏出。
　　填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的鬆緊程度必須適當，不可壓的太緊，也不可太鬆，以液體能一滴一滴地滲出為淮。如果填料太緊，軸套容易發熱同時耗費功率填料太鬆，由於液體流失要降低水泵效率。
