FS臥式玻璃鋼離心泵配防爆電機結構圖

時間：2013/2/26 來源：浙江揚子江泵業有限公司

FS型玻璃鋼離心泵，其接觸液體的過流部件均采用聚乙烯醇縮丁醛,改性酚醛玻璃纖維材料經高溫模壓而成,具有良好的耐腐蝕,耐溫性能高,重量輕,比強度高,不變形等。軸封采用普通型和耐顆粒型機封二種(液下泵不用機械密封)結構合理,消耗功率少。

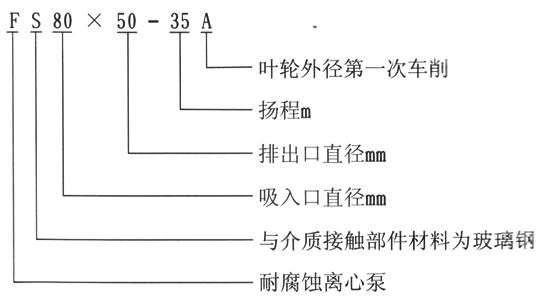

型號說明

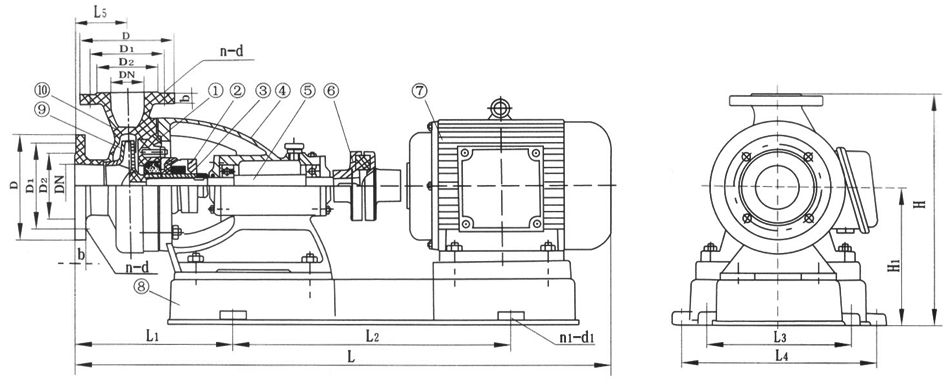

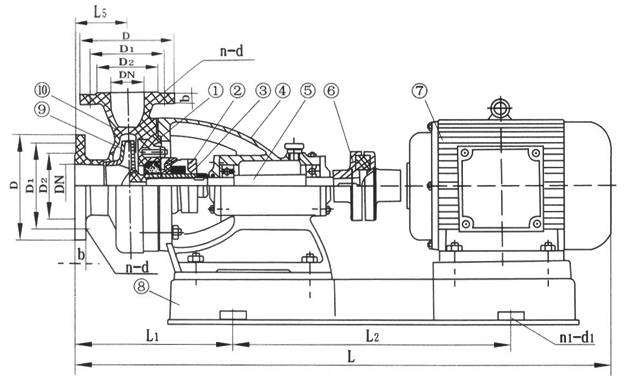

外型尺寸結構圖

1

泵蓋

3

軸套

5

軸

7

電機

9

葉輪

2

機械密封

4

聯接架

6

聯軸器

8

底座

10

泵體

安裝使用及注意事項和維護

1、  本泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，盡量使安裝的位置便利管理和維修。

2、  安裝的位置泵體如果高於液麵，必須附裝罐液裝置。

3、  泵起動前先將液體灌滿泵體後開車，嚴禁無介質運轉和倒轉，否則泵體內因缺乏液體冷卻而損壞機械密封。

4、  停車時應關閉液管閥門，避免液體倒流。

5、  定時檢查電機電流值，不得超過電機額定電流。

6、  注意平時保養，經常檢查泵運行是否平穩。有無異常震動，注意更換彈性塊。視油標補充軸承的潤滑油，定期更換機架中的潤滑油（一般三個月必需換1次）。

FS型玻璃鋼離心泵外型尺寸圖
吸入口 排出口 電機功率
型號 DN D D1 D2 b n d DN D D1 D2 b n d L L1 L2 L3 L4 L5 H H1 n1 d1 KW
FS40*32-20 40 145 110 88 18 4 18 32 135 100 78 18 4 18 800 230 370 235 235 80 350 210 4 18 2.2
FS40*32-32 40 145 110 88 18 4 18 32 135 100 78 18 4 18 840 240 420 250 320 85 380 210 4 18 3
FS50*40-16 50 160 125 100 18 4 18 40 145 110 88 18 4 18 800 250 370 235 235 95 360 210 4 18 2.2
FS50*40-20 50 160 125 100 18 4 18 40 145 110 88 18 4 18 840 250 420 250 320 95 360 210 4 18 3
FS65*50-20 65 180 145 120 21.5 4 18 50 160 125 100 21.5 4 18 830 250 420 250 320 90 360 210 4 18.5 3
FS65*50-32 65 185 145 122 22 4 18 50 165 125 102 22 4 18 1020 345 420 310 370 90 430 250 4 24 5.5
FS100*80-50 100 215 180 158 24 4 18 80 195 160 138 23.5 4 18 1353 428 635 370 485 110 530 280 4 24 22
