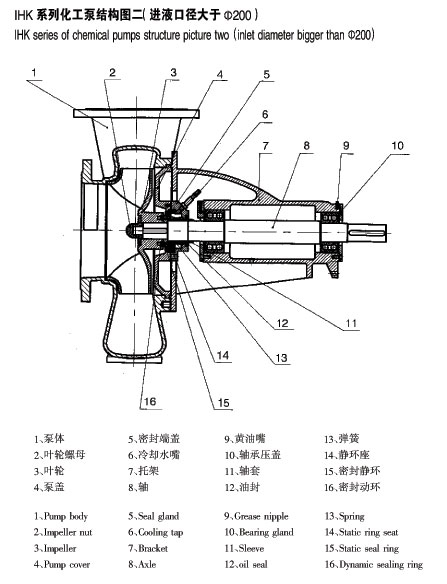

IHK型高溫濃漿化工離心泵結構圖

時間：2013/2/25 來源：浙江香蕉视频网站江泵業有限公司

IHK（G）化工泵（澱粉泵、高溫料漿泵）型為單級單吸懸臂式離心泵，是我公司吸收國外先進技術，在IH泵的基礎上升級創新而成的標準化工泵，根據國際標準ISO2858進行設計的並按國際標準ISO5199/DIS製造的，是IH型化工離心泵的派生產品，零部件尺寸已實現標準化的節能高效產品，很受客戶好評。
產品特點：此泵特點尤為突出，6套密封形式結構，3種軸承箱冷卻方式，2種葉輪形式，可靠性強，互換性好。流量 3.4～460m3/h揚程：H=3.6～132m，轉速1450-2900r/min

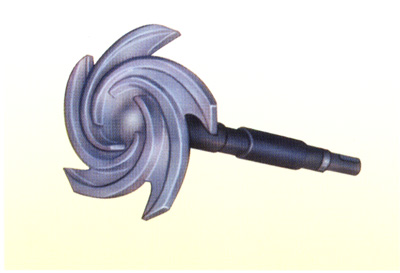

開式葉輪
產品用途：主要用於石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體、中性或有腐蝕性的液體，輸送介質的溫度一般為-45℃～200℃。高溫型、料漿型介質溫度-60℃~+360℃輸送高溫常溫帶顆粒的腐蝕性的液體，也可輸送類似於水的腐蝕性液體。適用於化工、石油、冶金、製藥、釀酒、發電、食品、環保等及工況惡劣的環境。
IHK型化工離心泵是在IH型化工泵的基礎上改進而成的，在密封機構上引進了國外先進技術，改變了IH泵隻能輸送物理性能類似水的介質（無雜質的顆粒）的弊端，由於密封技術先進、科學、獨特，該泵可輸送含固量高達35%以下的物料；在正常情況下連續工作8000小時無泄漏，是IH泵密封效果的3-5倍，又因葉輪為開式結構，所以不會因介質含固量高而堵塞，該泵是目前化工行業輸送各種物料的理想的先進設備。
　　我公司根據介質的不同可采用不同材質生產此泵，目前通常有321、304、316、316L、雙相鋼、CD4Mcu等材料製作，完全達到耐腐耐磨的效果。

二、性能
流量：1.6-3000m3/h
揚程：5-125m
口徑：φ25-φ500mm
三、型號意義說明

四、IHK係列化工泵性能參數
表（1）

泵型號
model

流量
caacity
m3/h

揚程
head
m

效率
Efficiency
%

必須汽蝕餘量
NPSHr
m

配用功率
motor power
kw

額定轉速
revclutlonal speed
r/min

IHK25-25-125

3.2

20

53

2

1.1

2900

1.6

5

45

2

0.55

1450

IHK25-25-160

3.2

32

46

2

2.2

2900

1.6

8

40

2

0.55

1450

IHK25-25-200

3.2

50

38

2

4

2900

1.6

12.5

33

2

0.75

1450

IHK25-25-250

3.2

80

33

2

5.5

2900

1.6

20

27

2

1.5

1450

IHK-40-32-125

6.3

20

52

2

2.2

2900

3.2

5

46

2

0.55

1450

IHK-40-32-160

6.3

32

47

2

3

2900

3.2

8

42

2

0.75

1450

IHK-40-32-200

6.3

50

38

2

5.5

2900

3.2

12.5

38

2

0.75

1450

IHK-40-32-250

6.3

80

32

2

7.5

2900

3.2

20

35

2

1.5

1450

IHK-50-32-125

12.5

20

51

2

3

2900

6.3

5

45

2

0.55

1450

IHK-50-32-160

12.5

32

48

2

4

2900

6.3

8

40

2

0.75

1450

IHK-50-32-200

12.5

50

39

2

7.5

2900

6.3

12.5

33

2

1.1

1450

IHK-50-32-250

12.5

80

33

2

15

2900

6.3

20

27

2

2.2

1450

IHK-65-50-125

25

20

62

2

3

2900

12.5

5

55

2

0.55

1450

IHK-65-50-160

25

32

57

2

5.5

2900

12.5

8

51

2

1.1

1450

IHK-65-40-200

25

50

52

2

11

2900

12.5

12.5

46

2

1.5

1450

IHK-65-40-250

25

80

46

2

18.5

2900

12.5

20

39

2

3

1450

IHK-65-40-315

25

125

39

2

30

2900

12.5

32

33

2

5.5

1450

IHK-80-65-125

50

20

69

2

5.5

2900

25

5

64

2

1.1

1450

IHK-80-65-160

50

32

67

2

11

2900

25

8

62

2

1.5

1450

IHK-80-50-200

50

50

63

2

15

2900

25

12.5

57

2

2.2

1450

IHK-80-50-250

50

80

57

2

30

2900

25

20

53

2

4

1450

IHK-80-50-315

50

125

48

2

45

2900

25

32

43

2

7.5

1450

表（2）

泵型號
model

流量
caacity
m3/h

揚程
head
m

效率
Efficiency
%

必須汽蝕餘量
NPSHr
m

配用功率
motor power
kw

額定轉速
revclutlonal speed
r/min

IHK100-80-125
100
20
77
4.3
11

2900

50
5
73
3
1.5

1450

IHK100-80-160
100
32
73
4.3
15

2900

50
8
72
3
3

1450

IHK100-65-200
100
50
72
4.3
30

2900

50
12.5
68
3
4

1450

IHK100-65-250
100
80
68
4.3
55

2900

50
20
65
3
5.5

1450

IHK100-65-315
50
32
58
3
11

1450

IHK125-100-200
200
50
77
4.3
45

2900

100
12.5
72
3
7.5
1450
67
6
71
2.5
4
980
IHK125-100-250
200
80
75
4.3
75
2900


100
20
72
2.3
11
1450


87
9
71
2.5
5.5
980
IHK125-100-315
100
32
68
2.5
18.5
1450
67
15
67
2.5
7.5
980
IHK125-100-400
100
50
60
2.5
30
1450
67
23
59
2.5
11
980
IHK150-125-250
200
20
77
2.8
18.5
1450
135
9
76
2.5
7.5
980
IHK150-125-315
200
32
75
2.8
30
1450
135
15
74
2.5
11
980
IHK150-125-400
200
50
70
2.5
45
1450
135
23
69
2.5
18.5
980
IHK200-150-250
400
20
81
4
37
1450
270
10
80
2.8
11
980
IHK200-150-315
400
32
79
3.5
55
1450
270
15
79
2.8
18.5
980
IHK200-150-400
400
50
78
3.5
110
1450
270
23
78
2.8
30
980
IHK200-150-500
400
80
75
3.5
160
1450
270
36
75
2.8
55
980
IHK250-200-400
600
40
85
3.5
132
1450
400
20
82
3
37
980
206
12
81
2.8
30
750
IHK250-200-500
600
70
84
3.5
160
1450
400
32
79
3
55
980
306
18
78
2.8
37
750
IHK250-200-600
600
100
80
3.5
315
1450
400
50
75
3
110
980
306
29
74
2.8
55
750
IHK300-250-400
1200
40
85
3.8
280
1450
800
20
83
3.5
90
980
610
12
82
3
45
750
480
7
80
3
22
590

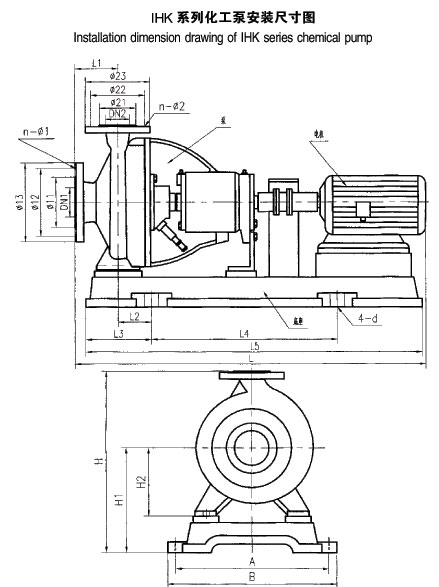

五、IHK係列化工泵安裝尺寸圖

型號
外型安裝尺寸
重量
kg
DN1
DN2
A
L
L1
L2
L3
B1
B2
h1
h2
h3
4-MxL
IHK50-32-200
Y160M1-2/11
50
32
80
1120
1040
210
740
400
450
260
180
30
M22x300
210
Y132S2-2/7.5
50
32
80
1120
1040
210
740
400
450
260
180
30
M22x300
210
IHK50-32-200A
Y132S-4/5.5
50
32
80
1120
1040
210
740
400
450
260
180
30
M22x300
210
IHK65-40-250
Y160N-2/18.5
65
40
95
1295
1170
225
840
490
540
300
225
30
M22x300
370

IHK65-40-250A
Y160M2-2/15
65
40
95
1295
1170
225
840
490
540
300
225
30
M22x300
370
IHK65-40-250B
Y160M1-2/11
65
40
95
1295
1170
225
840
490
540
300
225
30
M22x300
370
