無堵塞汙水自吸泵結構簡圖

時間：2012/11/22 來源：浙江香蕉视频网站江泵業有限公司

汙水自吸泵,ZW汙水泵,無堵塞自吸泵

一、ZW型無堵塞汙水自吸泵概述
 　ZW汙水泵是在反複研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該無堵塞自吸泵集自吸和無堵塞排汙於一體，采用軸向回流外混式，並通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體，可廣泛適用於市政排汙工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。
　汙水自吸泵與國內同類產品相比，具有結構簡單、自吸性能好、排汙能力強、高效節能，使用維修方便等待點，在自吸泵係列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前
景。
二、ZW型無堵塞汙水自吸泵結構簡圖

序號

部件名稱
序號
部件名稱
1
進口接管
5
葉輪
2
進口單向閥
6
機械密封
3
出水接管
7
軸承座
4
泵體
8
泵軸

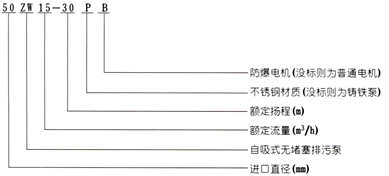

三、ZW型無堵塞汙水自吸泵型號意義

四、ZW型無堵塞汙水自吸泵性能參數表


 型號
流 量 揚 程 功 率 轉 速 效 率 汽蝕餘量 自吸高度 自吸時間
重 量
(m3/h)
(m)
(kw)
(r/min)
(%)
(m)
(m)
(min/5m)
(kg)
zw25-8-15
8
15
2.2
2900
45
2.0
5.5
3
100
zw32-5-20
5
20
2.2
2900
45
2.5
5.5
3
100
zw32-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
zw32-9-30
9
30
3
2900
48
2.5
5.5
3
120
zw40-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
zw40-20-15
20
15
2.2
2900
45
2.5
5.5
3
100
zw40-15-30
15
30
3
2900
48
2.5
5.5
3
120
zw50-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
zw50-20-12
20
12
2.2
2900
45
2.5
5.5
3
100
zw50-15-30
15
30
3
2900
48
2.5
5.5
3
120
zw50-20-35
20
35
5.5
2900
48
2.5
5.5
3
150
zw65-30-18
30
18
4
1450
45
2.5
5.5
3
200
zw65-25-30
25
30
5.5
2900
50
3
5.5
3
200
zw65-25-40
25
40
7.5
2900
50
3
5.5
2
220
zw65-40-25
40
25
7.5
1450
50
3
5.5
2
240
zw65-65-25
65
25
11
2900
52
3
5.5
2
240
zw80-40-16
40
16
4
1450
50
3
5
3
200
zw80-40-25
40
25
7.5
1450
50
3
5.5
2
240
zw80-25-40
25
40
7.5
2900
50
3
5.5
2
220
zw80-65-25
65
25
11
2900
52
3
5.5
2
240
zw80-80-35
80
35
15
2900
45
3
5.5
3
285
zw80-80-35
80
35
15
1450
50
3
5.5
2
450
zw80-50-60
50
60
22
2900
55
3
5
3
340
zw100-100-15
100
15
7.5
1450
50
4
5.5
3
300
zw100-80-20
80
20
7.5
1450
53
4
5.5
3
300
zw100-100-20
100
20
11
1450
53
4
5.5
3
340
zw100-100-30
100
30
22
1450
53
4
5.5
2
510
zw125-120-20
120
20
15
1450
55
4.5
5.5
2
500
zw150-180-14
180
14
15
1450
60
5
5.5
3.5
500
zw150-180-20
180
20
22
1450
60
5
5
3
570
zw150-180-30
180
30
37
1450
65
5
5
3
680
zw150-180-38
180
38
55
1450
45
5
6
3.5
800
zw200-280-14
280
14
22
1450
65
5
5
3
700
zw200-280-28
280
28
55
1450
55
4.8
5.2
3
940
zw250-420-20
420
20
55
1450
61
6
4.5
2.5
1150
zw300-800-14
800
14
55
1450
65
6
4.5
2.5
140

汙水自吸泵起動前的準備與運行
檢查泵底座、聯軸器、軸承等連接部位的緊固件有否鬆動？如有鬆動應固緊。
用手轉動聯軸器是否有卡帶或異聲等現象？
打開泵上方的加水閥門，加入儲液水不少於泵體容積的三分之二，關閉閥門。以後開機不需再灌引水。
接上電源試轉一下，從電機端看，為順時針轉向。(嚴禁反轉)
開機工作，觀察否運行是否正常？若有異常現象，應找出原因，加以排除。

五、ZW汙水自吸泵故障原因及解決方法

故障現象
原因分析
排除方法
ZW汙水自吸泵不出水
泵體內未加儲液或儲液不足
加足
吸入管路漏氣
消除管路漏氣現象
電壓過低
調整電壓
吸程過高或吸入管路太長
降低吸程或縮短管路
機械密封泄漏過大
修理或更換
ZW汙水自吸泵出水不足
因使用不當，葉輪流道或吸入管路被堵塞
消除堵塞物
葉輪磨損嚴重
更換葉輪
功率不足轉速太低
調整至額定轉速
ZW汙水自吸泵噪音、振動過大
底腳不穩
加固
軸承磨損嚴重
更換軸承
泵與電機主軸不同軸
調整同軸度
ZW汙水自吸泵軸承溫度過高
潤滑脂變質或幹燥
更換潤滑脂
軸承損壞
更換
ZW汙水自吸泵泄漏
聯接螺栓鬆動
固緊
密封件磨損
更換

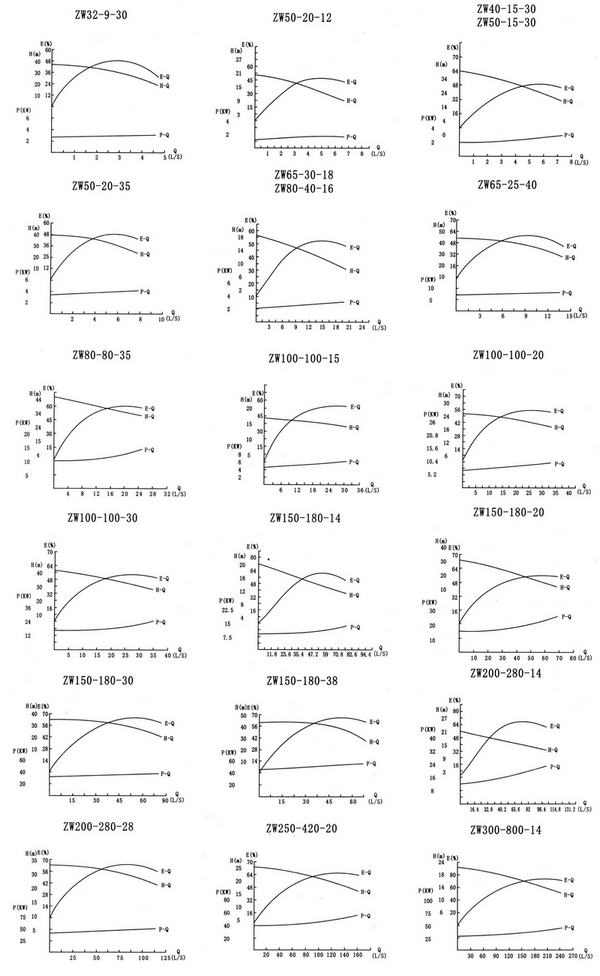

六、ZW型無堵塞汙水自吸泵性能曲線圖

七、ZW型無堵塞汙水自吸泵機組的結構

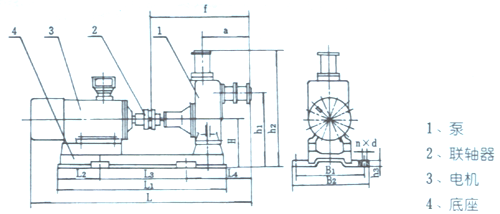

汙水自吸泵機組的結構、外形安裝尺寸圖(上)
1、安裝前檢查基礎是否水平 2、檢查各部件在運輸中有否被損壞3、泵本身不允許作為管路支承 4、泵與管路應保持良好的密封。

八、ZW型無堵塞汙水自吸泵使用範圍
環境溫度≤50℃，介質溫度≤80℃特殊要求可達20℃。
介質PH值鑄鐵泵為6-9，不鏽鋼為2-13。
介質重度不超過1240千克/m3。
 自吸高度不能超過規定值4.5-4.5米，吸入管長度為≤10米。
通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍
