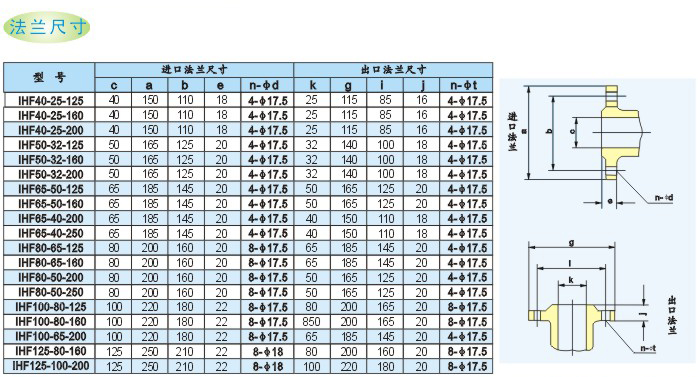

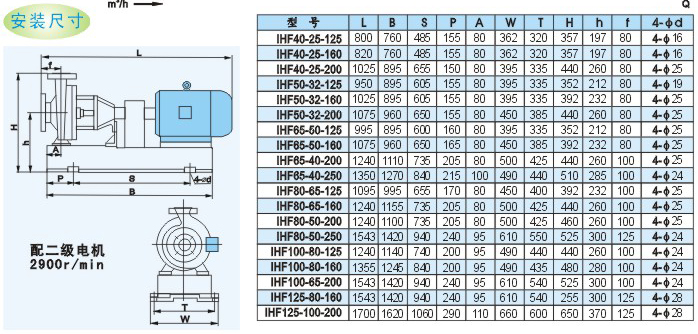

IHF型氟塑料離心泵安裝尺寸結構圖

時間：2012/8/20 來源：浙江香蕉视频网站江泵業有限公司

IHF型氟塑料化工泵

概述
IHF係列氟塑料化工泵，俗稱“稀酸循環泵”“稀酸泵”“酸堿循環泵”“襯氟泵”，該泵為單級、懸臂式離心泵，泵體采用金屬外殼內襯氟塑料，葉輪、泵蓋采用金屬嵌件外包氟塑料壓製成型。安裝尺寸符合IS2858國際標準。本產品結構合理，性能穩定可靠。廣泛用於汽車酸洗、製酸製堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜項目中的氯水輸送、廢水處理、電鍍、農藥等行業。
適用溫度：—20℃～100℃

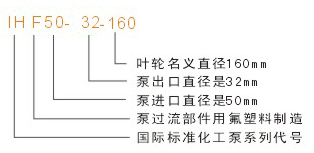

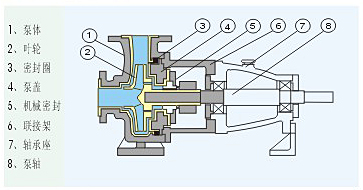

型號意義 結構示意圖
泵的型號與性能參數
型號
轉速n=2900r/min
轉速n=1450r/min
流量(m3/h)
 　
　
　
　
　
　
　
　
　
揚程 (m)
電機功率
汽蝕餘量
效率(%)
流量(m3/h)
揚程 (m)
電機功率
汽蝕餘量
效率(%)
IHF40-25-125
6.3
20
1.5
3
41
 　
5
0.55
3
35
IHF40-25-160
6.3
32
2.2
3
36
3.2
8
0.55
3
30
IHF40-25-200
6.3
50
4
3
30
3.2
12.5
0.75
3
25
IHF50-32-125
12.5
20
2.2
3
51
6.3
5
0.55
3
45
IHF50-32-160
12.5
32
4
3
46
6.3
8
0.55
3
40
IHF50-32-200
12.5
50
7.5
3
39
6.3
12.5
1.1
3
33
IHF65-50-125
25
20
3
3.5
62
12.5
5
0.55
3.5
55
IHF65-50-160
25
32
5.5
3.5
57
12.5
8
1.1
3.5
51
IHF65-40-200
25
50
11
3.5
52
12.5
12.5
1.5
3.5
46
IHF80-65-125
50
20
5.5
4
69
25
5
1.1
4
64
IHF80-65-160
50
32
11
4
67
25
8
1.5
4
62
IHF80-50-200
50
50
15
4
63
25
12.5
2.2
4
57
IHF100-80-125
100
20
11
4.5
77
50
5
1.5
4.5
74
IHF100-80-160
100
32
15
4.5
73
50
8
2.2
4.5
69
IHF100-65-200
100
50
30
4.5
73
50
12.5
5.5
4.5
68
IHF125-80-160
160
32
30
5
70
80
8
5.5
5
74
IHF125-100-200
200
50
55
5
65
100
12.5
11
5
71
IHF125-100-250
 　 200 　 80 　  75 　 6.0 　 68
100
20
7.5
5
67
IHF125-100-315
 　
　
　
　
　
100
32
15
5
68
IHF150-125-250
 　
　
　
　
　
200
20
18.5
5.5
69
IHF150-125-315
 　
　
　
　
　
200
32
30
5.5
71
IHF200-150-315
 　

 　

 　 　

 　
400
32
75
7.5
63
