PW、PWF型懸臂式離心汙水泵(結構圖)
時間:2010/5/11 來源:浙江香蕉视频网站江泵業有限公司
結構說明

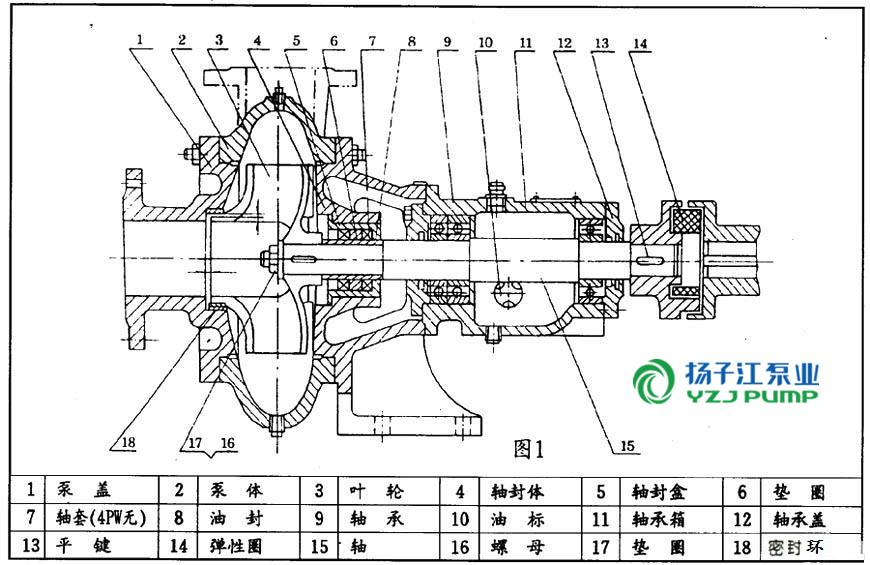

本型泵主要由:泵蓋(1),泵體(2),葉輪(3),軸(15),軸封體(4),軸承箱(11))及聯軸器部件等組成〈見圖1:結構圖〉
泵出口垂直向上,也可裝成水平方向,本泵由彈性聯軸器直接傳動(亦可才艮據需要改用皮帶傳動)。
葉輪內僅有兩片曲麵葉片,因此流道寬暢,可通過一般性懸濁顆粒。
葉輪背麵有4片副葉片,以平衡軸向推力,製造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處於正常油位線。
本泵軸封采用油封團密封、密封性能好、更換方便。
密封環由鑄鐵製成,固定於泵蓋上,磨損後可用備件更換。
泵蓋和葉輪進口端的間隙f,密封環與葉輪裝配間隙T (見結構圖〉及配用底閥內徑列於表1。
型 號 |
F(mm) |
T(mm) |
底閥內徑 |
備 注 |
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|
表1
