W係列水力噴射器(結構圖)
時間:2010/5/11 來源:浙江香蕉视频网站江泵業有限公司

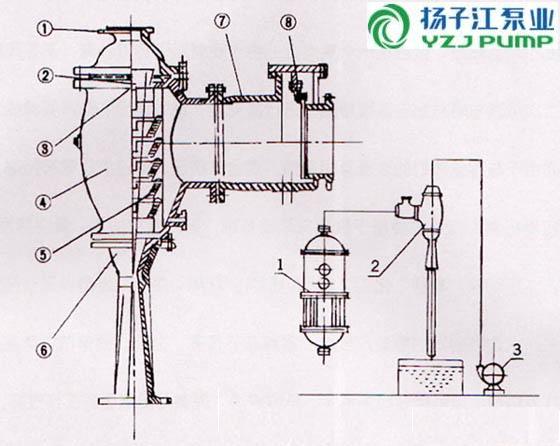

結構圖

編號 |
名稱 |
|
編號 |
名稱 |
1 |
器蓋 |
|
1 |
真空蒸發鍋 |
2 |
噴咀座板 |
|
2 |
水力噴射器 |
3 |
噴咀 |
|
3 |
水泵 |
4 |
器體 |
|
|
|
5 |
導向蓋盤 |
|
|
|
6 |
擴散管 |
|
|
|
7 |
止逆閥閥體 |
|
|
|
8 |
閥板 |
|
